9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 355
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.3 "Schneidgerät am BE-Einzug tauschen" [}335]

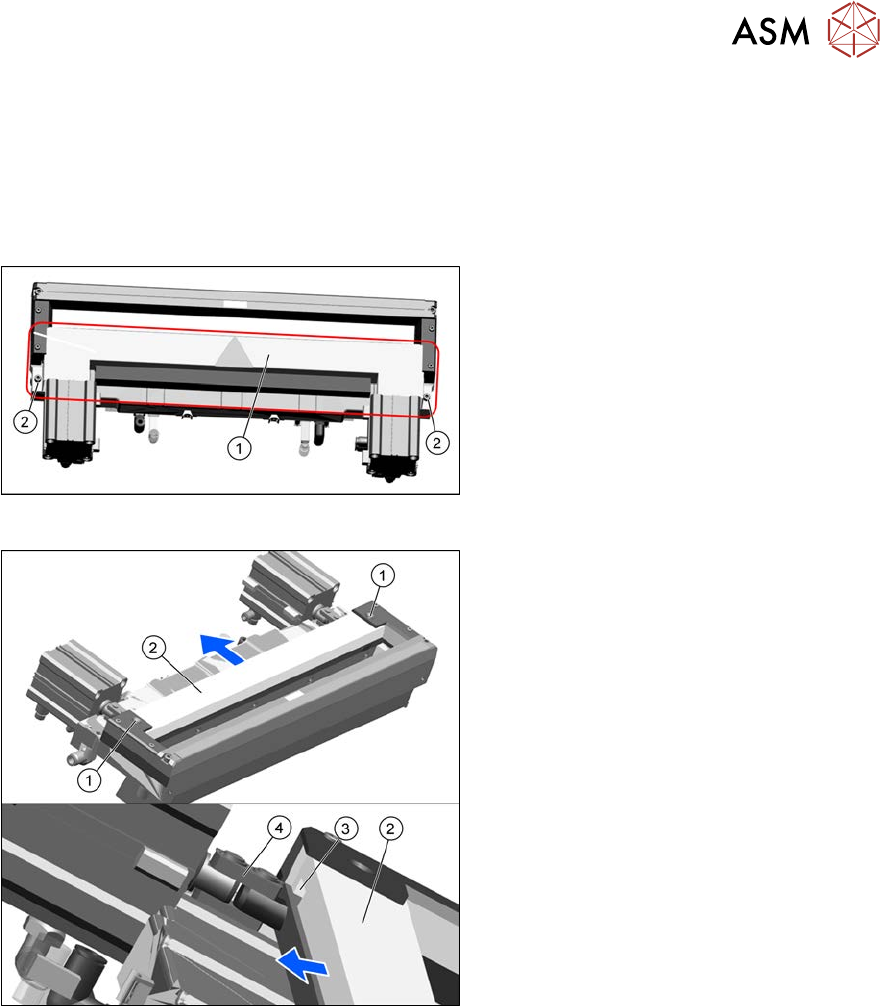

Abb.459: Abdeckblech
► Entfernen Sie die Befestigungsschrau-
ben(2) am oberen Abdeckblech(1)
und nehmen Sie dann das obere
Abdeckblech heraus.
Abb.460: Abstreifer ausbauen
► Entfernen Sie die beiden Befestigungs-
schrauben(1) des Abstreifers(2).
► Bauen Sie den Abstreifer aus(2).
Die Kerbe(3) im Abstreifer bewegt sich
über das Gelenk(4) am Kurzhubzylin-
der.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.1 Schneidgerät
356 Serviceanleitung SIPLACE X-Serie S 06/2019
9.1.11 Abstreifer-Halter tauschen
Teile

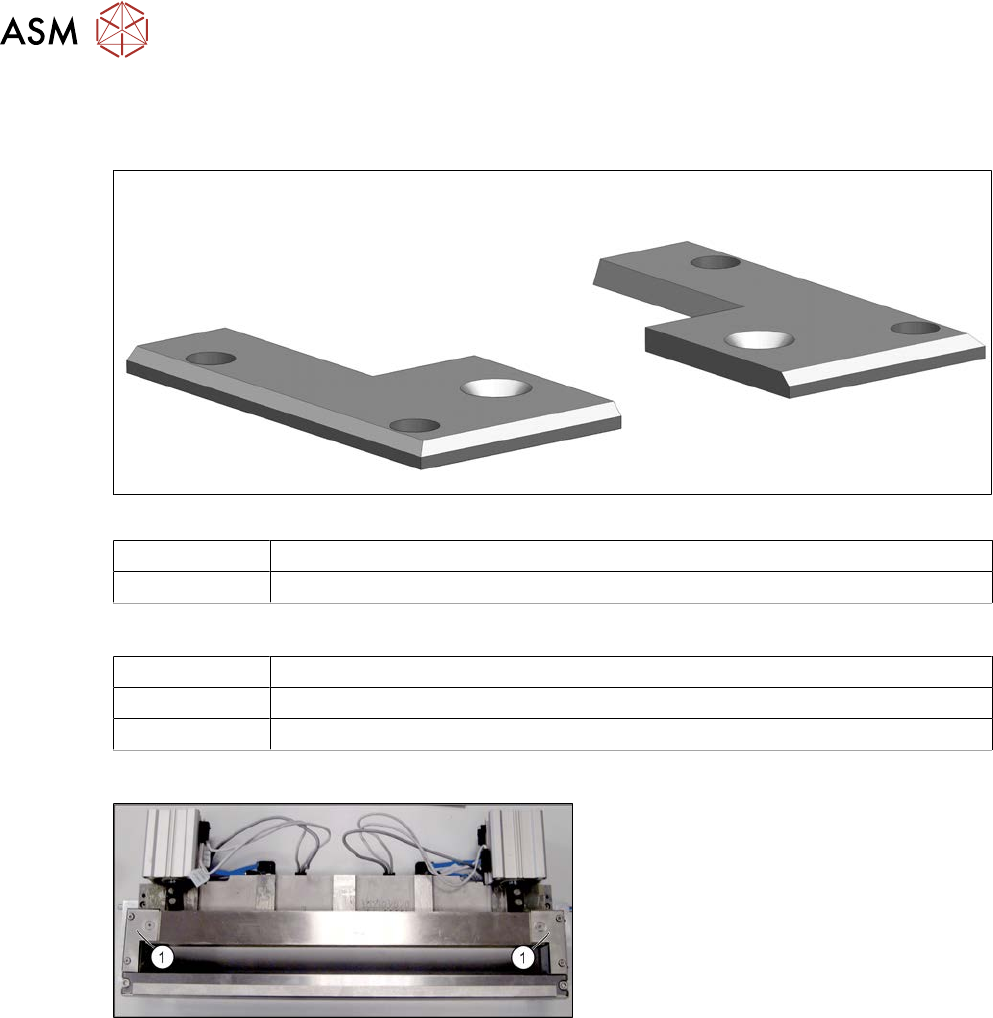

Abb.461: Abstreifer links und rechts
03000506‑xx Abstreifer-Halter links (SIPLACEHF)
03000505‑xx Abstreifer-Halter rechts (SchneidgerätHF)
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.462: Abstreifer-Halter am Schneidgerät
1. Abstreifer-Halter
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 357
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.3 "Schneidgerät am BE-Einzug tauschen" [}335]
► Bauen Sie den Abstreifer aus.
9.1.10 "Abstreifer tauschen" [}354]
Abb.463: Abstreifer-Halter ausbauen
► Entfernen Sie die beiden Schrauben(1)
(links und rechts) und bauen Sie die
Abstreifer-Halter aus(2).
Einbau

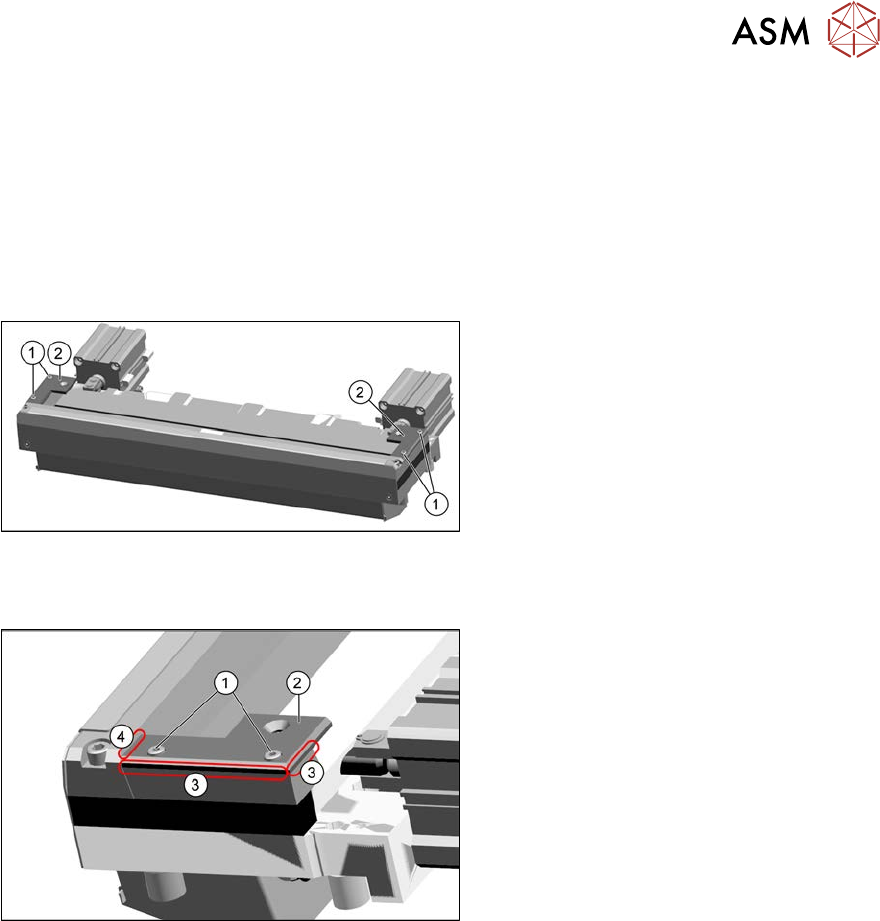

Abb.464: Abstreifer-Halter einbauen
► Bauen Sie die neuen Abstreifer-Hal-
ter(2) auf beiden Seiten ein und ste-
cken Sie die Schrauben(1) locker ein.
► Richten Sie die Abstreifer-Halter an
den Kanten des Schneidgeräterah-
mens(3) und dem oberen Messer des
Schneidgerätes aus(4).
► Ziehen Sie die Befestigungsschrauben
der Abstreifer-Halter(1) fest.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
