9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 347
Einbau

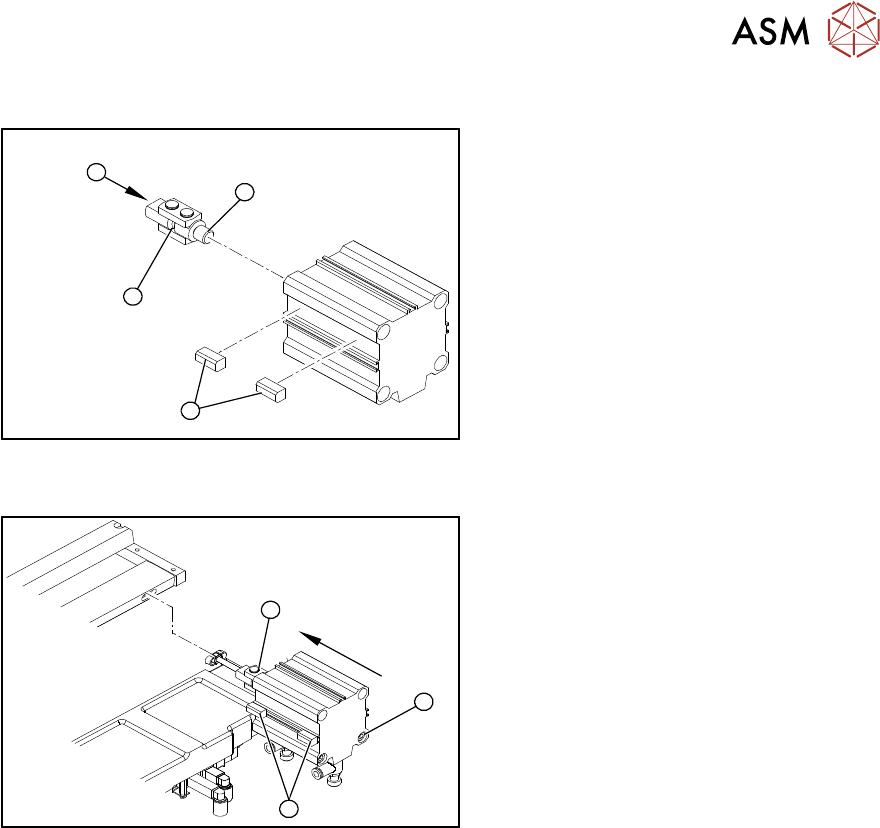

Abb.444: Gelenk und Näherungsschalter einbauen
► Geben Sie eine geringe Menge Loctite
243 auf das Gewinde(2) des neuen
Gelenkes.
► Schrauben Sie das Gelenkstück(1) in
den Kurzhubzylinder ein.
► Drehen Sie das Gelenk in die Einbau-
position(3).
Das Gelenk wird nach Einbau des
Zylinders durch das Langloch im
beweglichen Messer gegen Verdre-
hung gesichert.
► Übertragen Sie die exakte Montagepo-
sition der Näherungsschalter(4) auf
den neuen Kurzhubzylinder (z.B.mit
Schieblehre und feinem Folienstift).
Abb.445: Kurzhubzylinder einbauen
► Montieren Sie die Näherungsschal-
ter(1) exakt in der mit Folienstift am
Kurzhubzylinder gekennzeichneten
Position.
► Setzen Sie den so vorbereiteten Zylin-
der in richtiger Drehlage des Gelen-
kes(2) am Schneidgerät ein.
► Befestigen Sie den Zylinder in dieser
Position mit den je zwei Befestigungs-
schrauben(3) (Loctite243).
► Schließen Sie die Pneumatikschläuche in der richtigen Zuordnung am Zylinder an.
► Der weitere Einbau erfolgt in umgekehrter Reichenfolge. Beachten Sie dazu folgende
Hinweise:
– Beachten Sie auch den Abschnitt 9.1.7 "Gelenk am Kurzhubzylinder tauschen" [}343].
– Ab SW707.1: Stellen Sie die Drosseln ein (siehe 9.1.13.1 "Zeiten für die Einstellung der
Drossel am Schneidgerät (ab SW707.1)" [}360]).
9 Bauelemente-Zuführung
9.1 Schneidgerät
348 Serviceanleitung SIPLACE X-Serie S 06/2019
9.1.9 Messersatz tauschen
VORSICHT
Verletzungsgefahr!
An den Messern und am Abstreifer besteht Verletzungsgefahr.
► Tragen Sie feste Schutzhandschuhe!
► Fassen Sie niemals von unten in das Schneidgerät oder von oben in den Leergurtleit-
kanal.
► Stellen Sie sicher, dass sich auch an den ausgebauten, neben der Maschine abgeleg-
ten Messern niemand verletzen kann!
Teile
HINWEIS
Messer drehen
Das feste und das bewegliche Messer sind beidseitig geschliffen. Bei Verschleiß können
die Messer um 180Grad gedreht montiert werden.

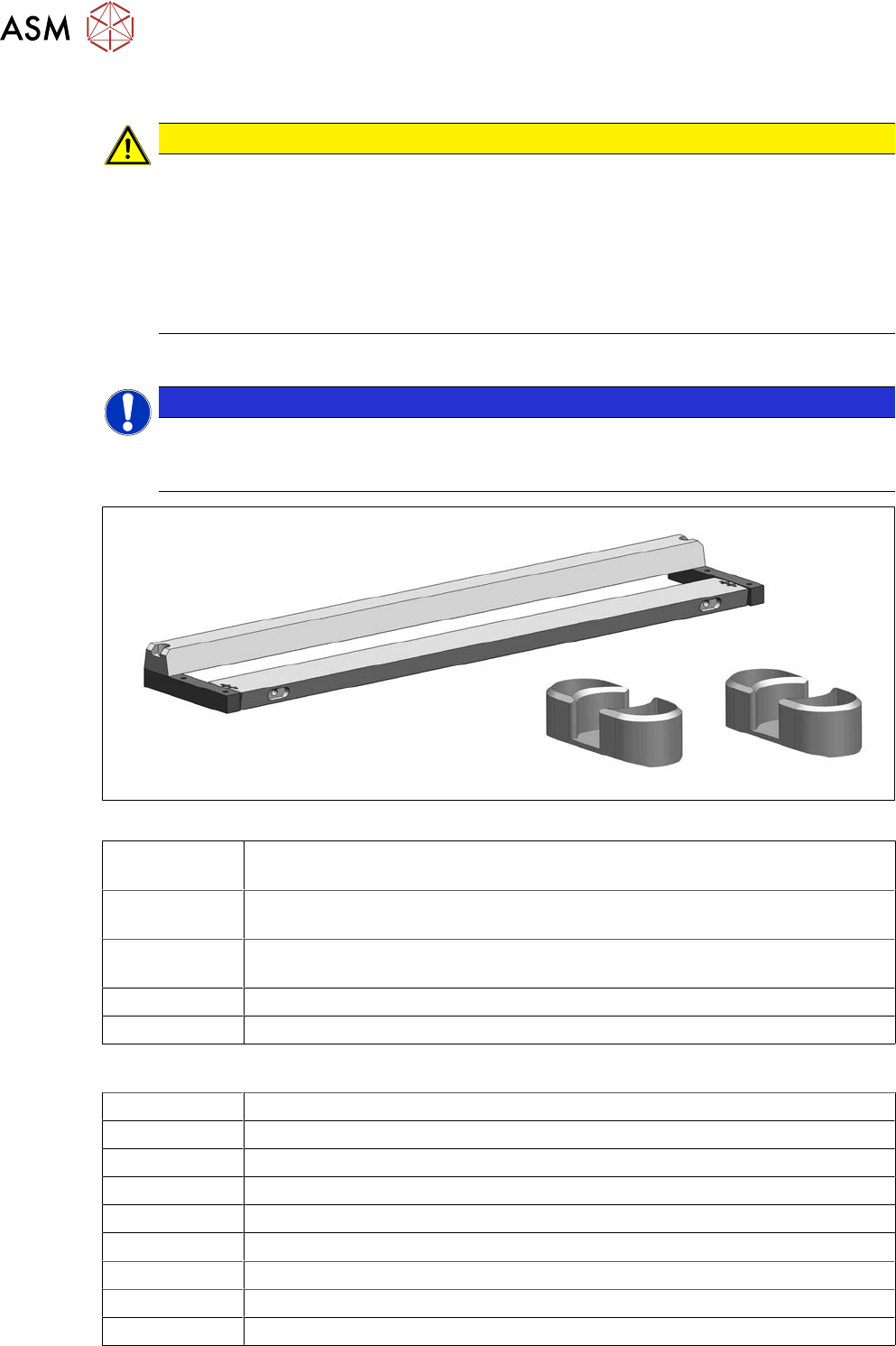

Abb.446: Messersatz und zwei Messerabdeckungen
03009259-xx Messersatz abgestimmt (Schneidgerät HF) (passend für TX-Schneidgerät
pneumatisch [03066690‑xx])
03000553-xx 2x Messerabdeckung (Schneidgerät HF) (Abdeckung für Schrauben
bewegliches Messer)
03057290‑xx 2x Innensechskant-Zylinderschrauben ISO4762-M5x35-12.9, geomet 321+VL
(Schrauben für bewegliches Messer)
03000518-xx 2x Gelenk (Schneidgerät HF)
03036943-xx 2x DIN71412-BM6 (Schmiernippel)
Hilfsmittel und Werkzeug
03121952-xx Schmierfett BEM 34-132, 400 g Kartusche
03123777-xx Einhand-Fettpresse für 400ml Kartusche
03020782-xx Interflon Fin Grease
00334892‑xx Loctite 243
00091001-xx Feste Arbeitshandschuhe Leder
03078400‑xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
00376625‑xx Drehmomentschlüssel 2,5‑25Nm
03078706‑xx Bithalter für Schraubendreher TorqueVario
Inbus Bit-Einsatz Gr. 3-6
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 349
00096290-xx Gabelschlüsselsatz
00094020-xx Fühlerlehre Gr. 20 - 0,05 - 1,0 mm
Schablonierpinsel
Tuch
Zwei große Parallelzwingen und ein stabiler Tisch mit ebener Fläche zum Auf-
spannen des ausgebauten Schneidgerätes
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.3 "Schneidgerät am BE-Einzug tauschen" [}335]

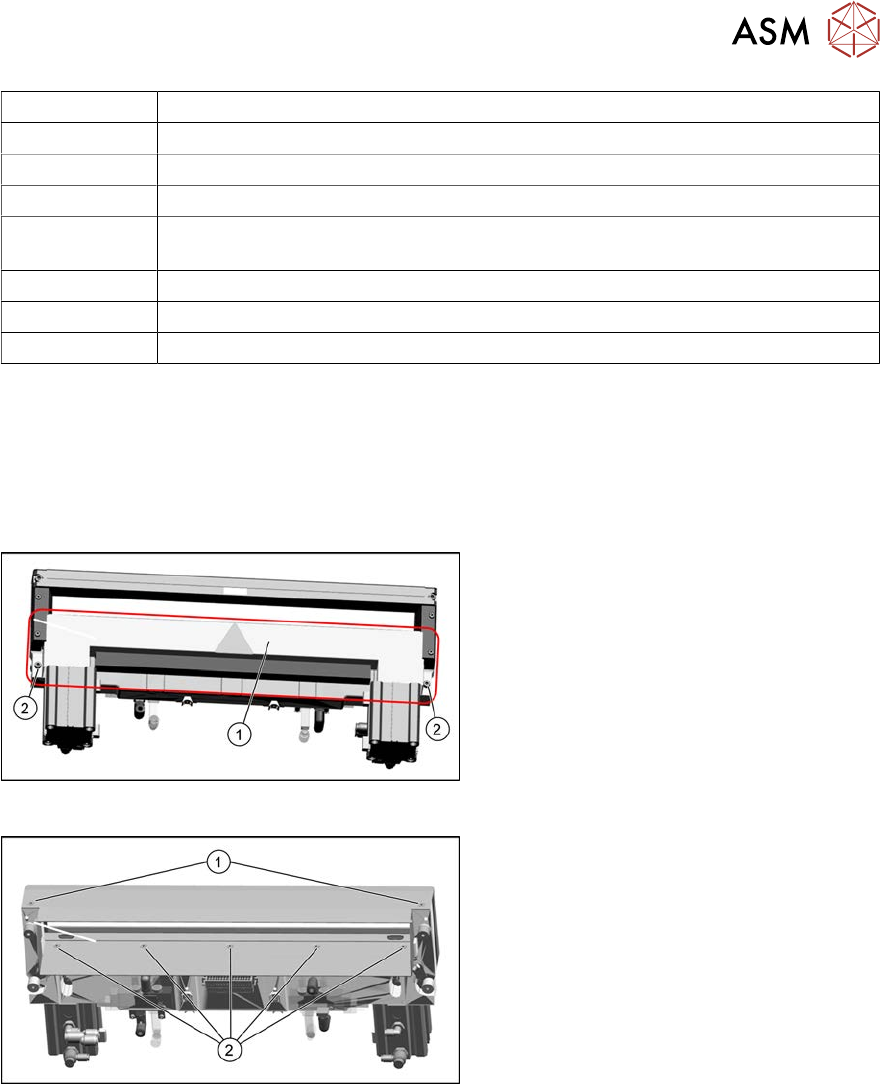

Abb.447: Abdeckblech
► Entfernen Sie die Befestigungsschrau-
ben(2) am oberen Abdeckblech(1)
und nehmen Sie dann das obere
Abdeckblech heraus.
Abb.448: Prallblech
► Entfernen Sie die beiden Schrauben(1)
an der Vorderseite und die fünf Schrau-
ben(2) an der Innenseite, mit denen
das Prallblech befestigt ist.
► Entfernen Sie die Prallblecheinheit vom
Schneidgerät.
