8 Kopftausch
8.5 SIPLACE C&P20P/M2 tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 319
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
VORSICHT
Demontieren Sie den Bestückkopf sehr vorsichtig!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können beschädigt werden.
► Stellen Sie den Bestückkopf niemals auf dem BE-Sensor ab.
► Setzen Sie die BE-Sensorschutzkappe auf den BE-Sensor des Bestückkopfes.

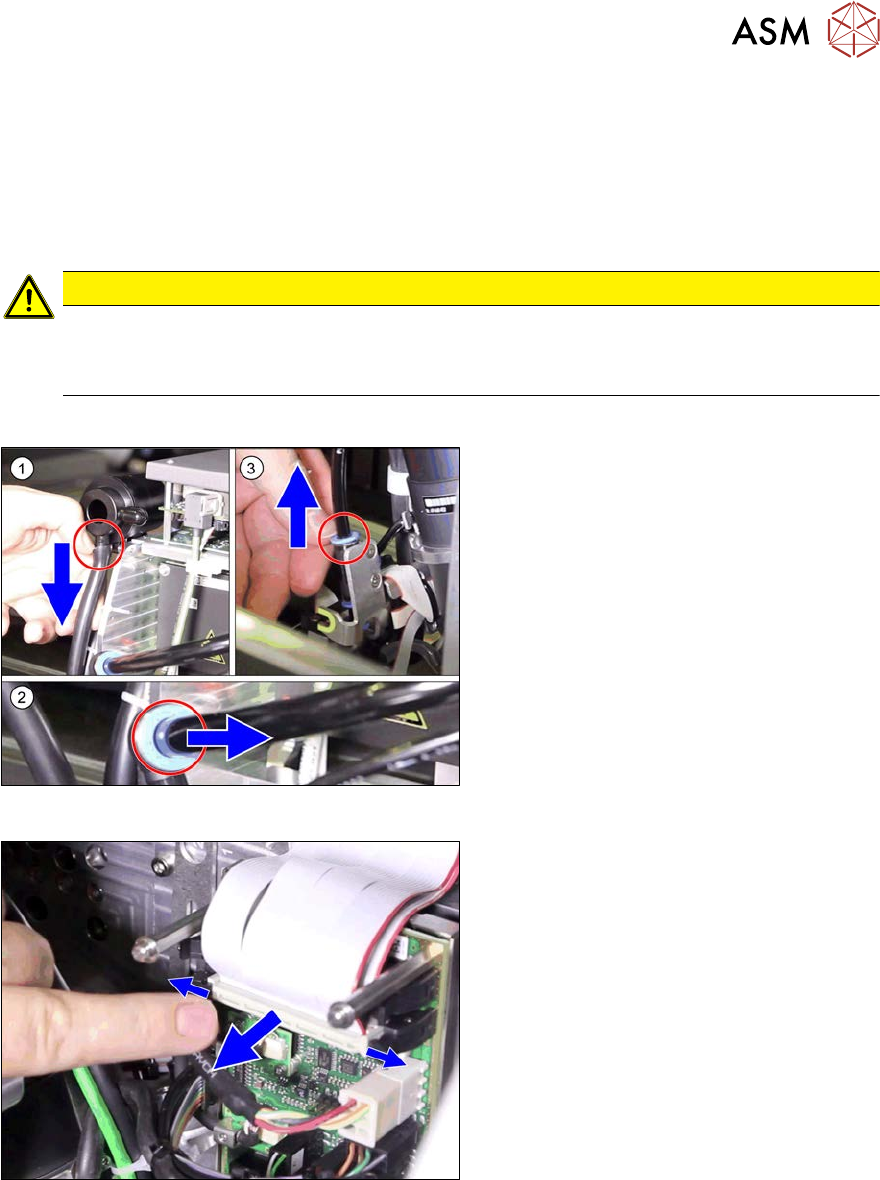

Abb.400: Pneumatische Anschlüsse
► Stecken Sie die pneumatischen
Anschlüsse(1) bis(3) vom Bestückkopf
ab.
Abb.401: Flachbandkabel
► Stecken Sie die Flachbandkabel vom
Bestückkopf zum Kopfadapter ab.
► Entfernen Sie die Befestigungsschrauben der Zugentlastung der BE-Kamera-Kabel am Kopf-
interface und ziehen Sie die Kabel vorsichtig ab. Drücken Sie dabei auf die Klemmungen auf
beiden Seiten der Stecker.
► Drehen Sie die vier Kopf-Befestigungsschrauben M4 mit einem langen Torxschlüssel heraus.
► Heben Sie den Bestückkopf vorsichtig aus der Verstiftung der Kopfplatte und vom Haken.
► Setzen Sie den Bestückkopf in die Transportbox.
8 Kopftausch
8.5 SIPLACE C&P20P/M2 tauschen
320 Serviceanleitung SIPLACE X-Serie S 06/2019
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
– Wenn Sie den Bestückkopf ohne BE-Kamera tauschen, müssen Sie die alte Kamera in
den neuen Kopf einbauen. In diesem Fall ist eine vollständige Kalibrierung erforderlich.
Lesen Sie dazu auch die Serviceanleitung Ihres Bestückkopfes.
– Für Druckluftbetrieb muss der Bestückkopf mit dem Kit "Haltekreis komplett/
C&P20" [03005123Sxx] umgebaut werden.
– Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
– Ziehen Sie die vier Kopf-Befestigungsschrauben (M4) mit einem Drehmoment von
2,7Nm fest.
HINWEIS
Verschiedene Schlauchlängen an der SIPLACE X-SerieS
Je nach Einbauort (Standard-Portal oder gedrehtes Portal) ist der Schlauch zum Druck-
regelventil unterschiedlich lang.
► Kürzen oder ersetzen Sie den Schlauch bei Bedarf.
Sehen Sie dazu auch...
2 8.8 "Montagepositionen auf der Kopfplatte" [}329]
8 Kopftausch
8.6 SIPLACE CPP/M tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 321
8.6 SIPLACE CPP/M tauschen
Teile, Hilfsmittel und Werkzeug
Abb.402: SIPLACE CPP mit Kamera
●
SIPLACE CPP mit Kamera SST29 [03070108-xx] oder
SIPLACE CPP ohne Kamera [03053528Sxx]
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
●
BE-Sensorschutzkappe [03080984‑xx]
●
Torx-Winkelschraubendreher TX8 [03080081-xx]
●
Kalibrierteil Version 3 [03010565-xx]
●
Kalibrierteil Version SST23 [03034148-xx]
Bei weiterführenden Arbeiten am Bestückkopf:
●
Kopfständer [03056231‑xx]
●
Serviceanleitung "SIPLACE CPP‑Kopf" [DE:00197462‑xx] [EN:00197463‑xx]
●
Job Card "Preventive Maintenance CPP" [DE:00197505‑xx] [EN:00197503‑xx] (weitere
Sprachen verfügbar)
Übersicht
Abb.403: Übersicht (am Beispiel SILACE CPP-Kopf)
1 bis 4: Befestigungslöcher (jezweiStück,
je nach Einbauhöhe)
5: Passbohrungen für die Indexstifte
6: BE-Kamera
HINWEIS!
Die Länge des Abluftschlauches "Sili-
konschlauch Di8 Da12 elektrisch leit-
fähig 1m" [03006727Sxx] am
SIPLACE CPP/CPPM beträgt
316mm.
.
