8.7 SIPLACE Twin tauschen
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie den entsprechenden Bestückkopf:
– Twin Pick&Place-Modul [03033628-xx]
– Twin Pick&Place-Modul THK R2 [03097485-xx]
●
Drehmomentschraubendreher 1-5 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Verlängerung/gerade [03043440-xx]
●
Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
●
Kalibrierteil Version 3 [03010565-xx]
●
Bei weiterführenden Arbeiten am Bestückkkopf:
Kopfständer [03056231‑xx]
Serviceanleitung "Twin/VHF" [DE: 00197468-xx]. [EN: 00197469-xx]
Job Card "Preventive Maintenance Twin" [DE:00197604‑xx] [EN:00197603‑xx] (weitere
Sprachen verfügbar)
Übersicht
Der Twin besteht aus zwei identischen Twin-Segmenten, welche um 180° gedreht montiert sind.
HINWEIS
Modul 1 und 2
Der Ausbau wird hier für Modul1 (links) beschrieben. Der Ausbau an Modul2 (rechts)
erfolgt analog.
► Bei älteren Twin muss für den Ausbau von Modul 2 ggf. zuerst das Modul1 ausgebaut
werden. Beim Einbau muss entsprechend erst Modul2 montiert werden, dann Modul1.
► Bei neueren Twin können die Module einzeln aus- und eingebaut werden.

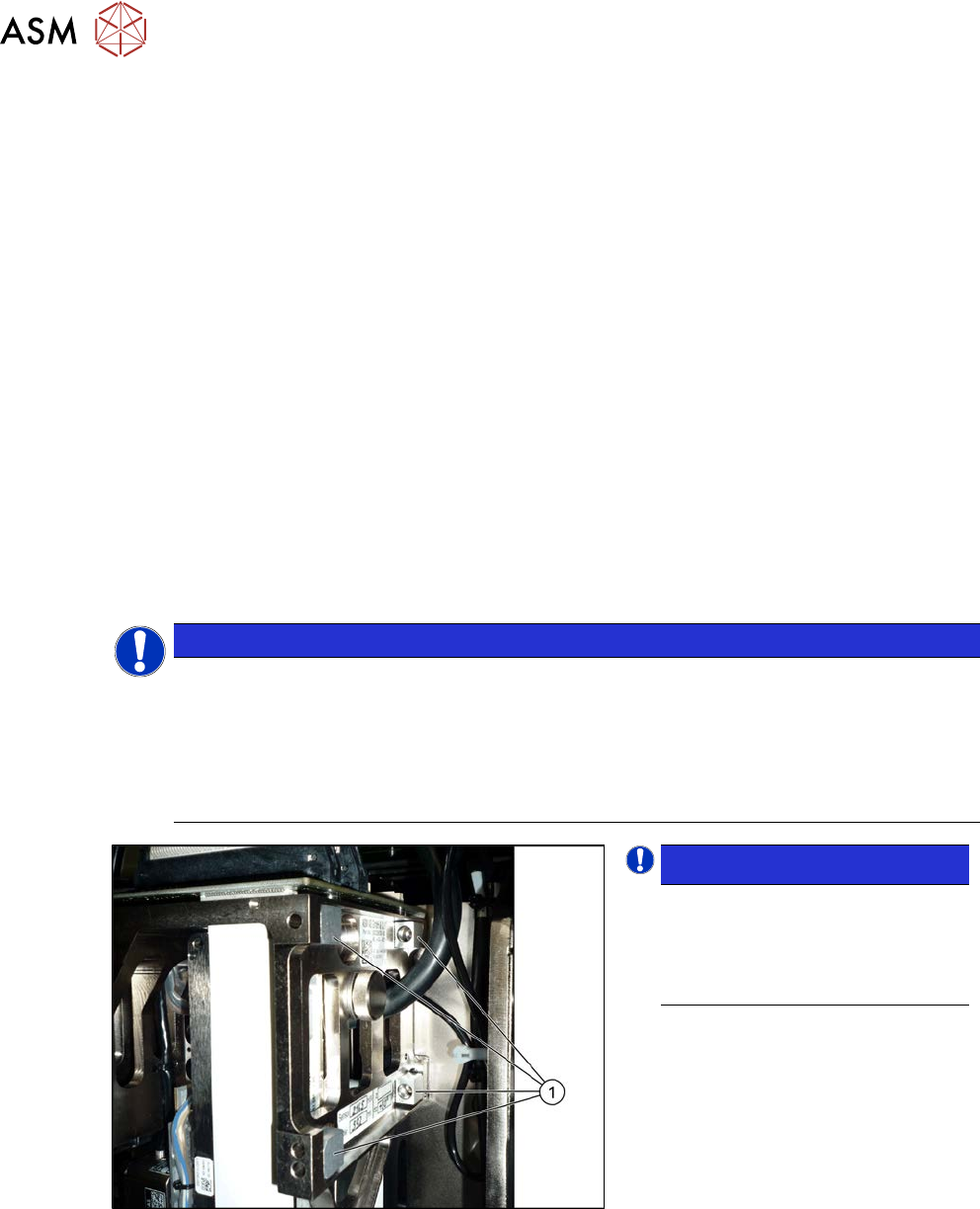

Abb.412: Unverlierbare Schrauben
HINWEIS!
Bei Modulen mit unverlierbaren
Schrauben(1) müssen diese
Schrauben je nach Montagepositi-
on auf die andere Seite umgebaut
werden.
.
8 Kopftausch
8.7 SIPLACE Twin tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 327
Beachten Sie die verschiedenen Schlauchlängen:
Bezeichnung Art.-Nr. Länge
Weitere Schläuche an der Maschine:
Gelieferter Schlauch „Silikonschlauch. Di8 Da12 elektrisch
leitfähig 1m“
03006727Sxx
●
Kühlluftschlauch X-Motor
03006777-xx 180 mm
●
Kühlluftschlauch P&P-Modul rechts
03006779-xx 395 mm
●
Kühlluftschlauch P&P-Modul links
03006780-xx 230 mm
●
Kühlluftschlauch X-Motor TX
03126503-xx 210 mm
●
Kühlluftschlauch X-Motor gedrehtes Portal
03059420-xx 440 mm
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]

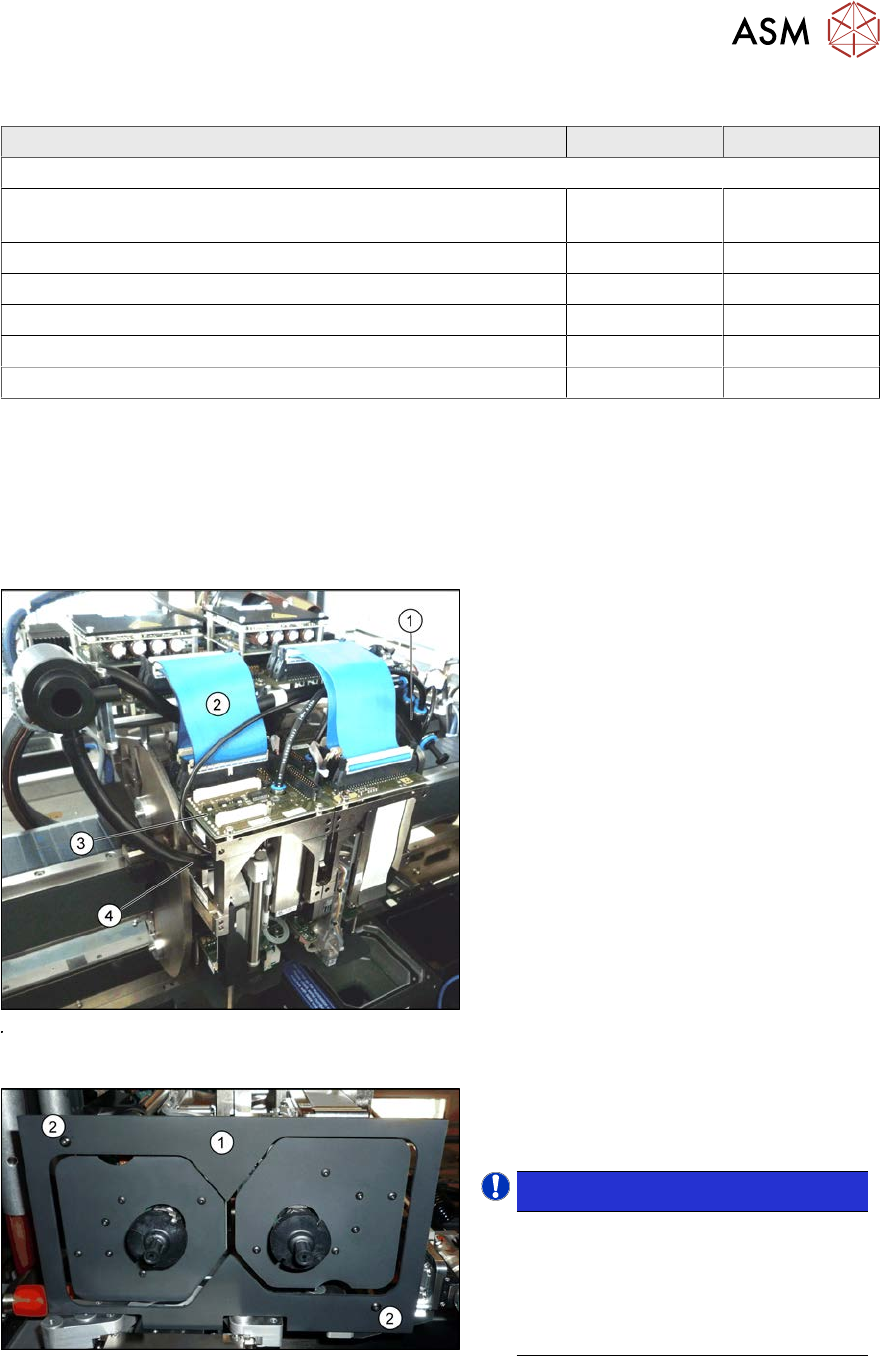

Abb.413: Anschlüsse
► Bringen Sie das Portal in eine geeig-
nete Arbeitsposition.
► Stecken Sie den pneumatischen
Anschluss am Twin-Vakuumerzeuger
zum Pneumatikverteiler(1) und dem
Schalldämpfer ab.
► Ziehen Sie den Abluft-Silikonschlauch
am Vakuumerzeuger des Twin(4) ab.
► Stecken Sie den pneumatischen
Anschluss am Pneumatikverteiler(1)
zum Twin-Rückholzylinder ab.
► Stecken Sie die Flachbandkabel(2)
von der Kopf-Hauptplatine(3) am Twin
ab.
Abb.414: Kamerasichtblende
► Entfernen Sie die Kamerasicht-
blende(1). Diese ist mit zwei schwar-
zen Schrauben(2) befestigt.
HINWEIS!
Verwenden Sie für die Befestigung der
Kamerasichtblende ausschließlich
diese schwarzen Schrauben. So ver-
meiden Sie Reflexionen beim Vermes-
sen von Bauteilen mit der stationären
Kamera.
.
8 Kopftausch
8.7 SIPLACE Twin tauschen
328 Serviceanleitung SIPLACE X-Serie S 06/2019

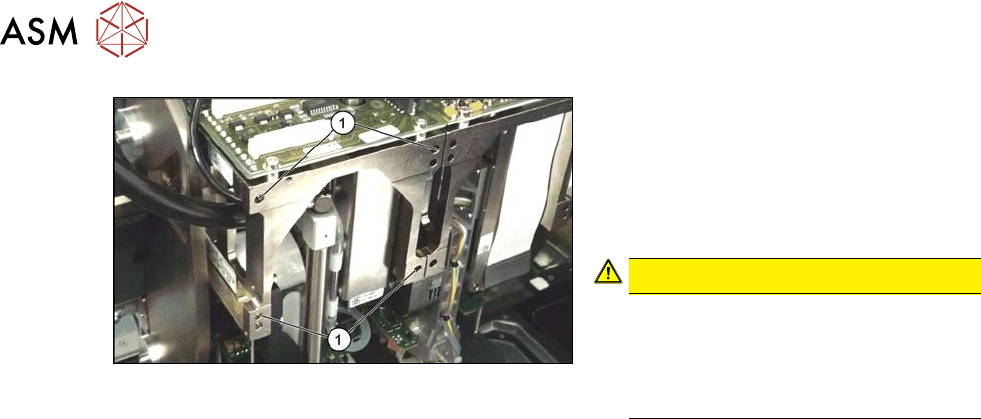

Abb.415: Befestigungsschrauben
Ein Modul ist mit jeweils vier Schrauben an
der Kopfplatte befestigt und mit zwei Stiften
positioniert.
► Entfernen Sie die vier Befestigungs-
schrauben M4x14(1) mit einem langen
Inbusschlüssel.
VORSICHT!
Festhalten!
Halten Sie das Modul fest bevor Sie
die letzte der vier Schrauben entfer-
nen. Ansonsten kann das Modul her-
unterfallen.
.
► Ziehen Sie das Modul aus der Verstif-
tung.
► Setzen Sie den Bestückkopf in die Transportbox.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dazu auch die fol-
genden Anweisungen:
– Montieren Sie ggf. die Befestigungsschrauben auf die andere Seite des Moduls (s.o.).
– Notieren Sie sich die Kraftwerte für das neue Modul. Diese Kraftwerte sind auf einem Auf-
kleber notiert, der sich seitlich am Modul befindet.
– Achten Sie auf die korrekte Montageposition.
– Führen Sie eine Kopf-Kalibrierung durch.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
5.2 "Druckluftzufuhr sperren" [}136]
Sehen Sie dazu auch...
2 8.8 "Montagepositionen auf der Kopfplatte" [}329]
2 8.9 "Kalibrierung" [}330]
2 8.9.2 "Köpfe und Kameras kalibrieren (SW70x)" [}331]
