7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
262 Serviceanleitung SIPLACE X-Serie S 06/2019
7.7.2 Betätiger tauschen
Teile, Hilfsmittel und Werkzeug
Abb.326: Betätiger (am Beispiel SX1/SX2)
1. Betätiger SXa [03092995-xx]
(2x pro Klemmblech)
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Ziehen Sie die Betätiger vom Klemmblech ab.
VORSICHT
Betätiger
Ggf. muss der Betätiger mit einem Schraubendreher vom Klemmblech heruntergehebelt
werden.
► Achten Sie dabei darauf das Klemmblech nicht zu verbiegen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Drücken Sie die Betätiger vorsichtig von unten auf das Klemmblech, bis diese einrasten.
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
Serviceanleitung SIPLACE X-Serie S 06/2019 263
7.7.3 Klemmleiste/Riemenführung tauschen
Teile, Hilfsmittel und Werkzeug

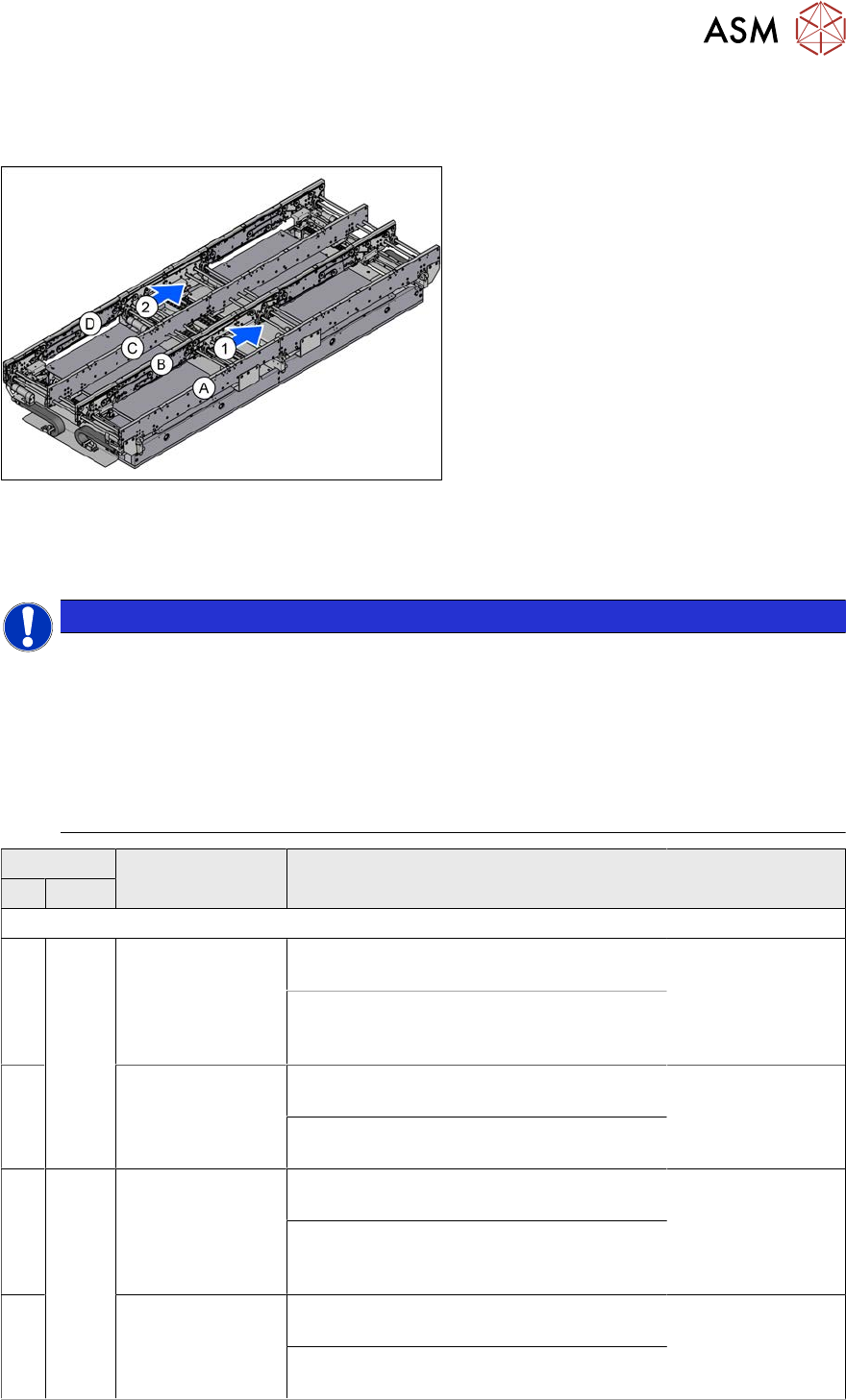

Abb.327: Übersicht Transportwangen und Transportspuren
1, 2 = Transportspur 1 und 2
A bis D = Transportwange A bis D
Am Einzeltransport gibt es nur die Trans-
portwangen A und B.
Wählen Sie die benötigte Riemenführung oder Klemmleiste:
(DT = Doppeltransport, ET = Einzeltransport, BB1/BB2 = Bestückbereich 1/2)
HINWEIS
Einfachtransport
Bei "Einfachtransport rechts" werden die Transportwangen A und B des Doppeltransportes
verwendet.
Bei "Einfachtransport links" werden die Transportwangen C und D des Doppeltransportes
verwendet.
Ein Umbau des Einfachtransportes von rechts auf links und umgekehrt ist nicht möglich. In
diesem Fall muss der Transport getauscht werden. Benachrichtigen Sie dazu ggf. den
SIPLACE-Service.
Wange Eingabebereich BB1 Mitte BB1
DT ET
SIPLACE X4 S, X3 S
A fest
rechts
[03093894-xx]
Riemenführung A/
C BB1 EB SX4a
[03094127-xx] Klemmleiste A/C BB1 380
450 komplett SX4a
[03093880-xx] Rie-
menführung A/C
BB1 AB SX4a
Dicke Leiterplatte: [03100557-xx] Klemm-
leiste TBO A/C BB1 380 450 komplett
SX4a
B [03094528-xx]
Riemenführung B/
D BB1 EB SX4a
[03097848-xx] Klemmleiste B/D BB1 450
komplett SX4a
[03094526-xx] Rie-
menführung B/D
BB1 AB SX4a
Dicke Leiterplatte: [03100574-xx] Klemm-
leiste TBO B/D BB1 450 komplett SX4a
C fest
links
[03093894-xx]
Riemenführung A/
C BB1 EB SX4a
[03094127-xx] Klemmleiste A/C BB1 380
450 komplett SX4a
[03093880-xx] Rie-
menführung A/C
BB1 AB SX4a
Dicke Leiterplatte: [03100557-xx] Klemm-
leiste TBO A/C BB1 380 450 komplett
SX4a
D [03094528-xx]
Riemenführung B/
D BB1 EB SX4a
[03097848-xx] Klemmleiste B/D BB1 450
komplett SX4a
[03094526-xx] Rie-
menführung B/D
BB1 AB SX4a
Dicke Leiterplatte: [03100574-xx] Klemm-
leiste TBO B/D BB1 450 komplett SX4a
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
264 Serviceanleitung SIPLACE X-Serie S 06/2019
Wange Eingabebereich BB1 Mitte BB1
DT ET
SIPLACE X4i S
A fest
rechts
[03093894-xx]
Riemenführung A/
C BB1 EB SX4a
[03094127-xx] Klemmleiste A/C BB1 380
450 komplett SX4a
[03093880-xx] Rie-
menführung A/C
BB1 AB SX4a
Dicke Leiterplatte: [03100557-xx] Klemm-
leiste TBO A/C BB1 380 450 komplett
SX4a
B [03094528-xx]
Riemenführung B/
D BB1 EB SX4a
[03094541-xx] Klemmleiste B/D BB1 380
komplett SX4a
[03094526-xx] Rie-
menführung B/D
BB1 AB SX4a
Dicke Leiterplatte: [03100571-xx] Klemm-
leiste TBO B/D BB1 380 komplett SX4a
C fest
links
[03093894-xx]
Riemenführung A/
C BB1 EB SX4a
[03094127-xx] Klemmleiste A/C BB1 380
450 komplett SX4a
[03093880-xx] Rie-
menführung A/C
BB1 AB SX4a
Dicke Leiterplatte: [03100557-xx] Klemm-
leiste TBO A/C BB1 380 450 komplett
SX4a
D [03094528-xx]
Riemenführung B/
D BB1 EB SX4a
[03094541-xx] Klemmleiste B/D BB1 380
komplett SX4a
[03094526-xx] Rie-
menführung B/D
BB1 AB SX4a
Dicke Leiterplatte: [03100571-xx] Klemm-
leiste TBO B/D BB1 380 komplett SX4a
Wange Mitte BB2 BB2 Ausgabebereich
DT ET
SIPLACE X4 S, X3 S
A fest
rechts
[03093767-xx]
Riemenführung A/
C BB2 EB SX4a
[03094115-xx] Klemmleiste A/C BB2 380
450 komplett SX4a
[03093766-xx] Rie-
menführung A/C
BB2 AB SX4a
Dicke Leiterplatte: [03100554-xx] Klemm-
leiste TBO A/C BB2 380 450 komplett
SX4a
B [03094434-xx]
Riemenführung B/
D BB2 EB SX4a
[03094452-xx] Klemmleiste B/D BB2 450
komplett SX4a
[03094433-xx] Rie-
menführung B/D
BB2 AB SX4a
Dicke Leiterplatte: [03100563-xx] Klemm-
leiste TBO B/D BB2 450 komplett SX4a
C fest
links
[03093767-xx]
Riemenführung A/
C BB2 EB SX4a
[03094115-xx] Klemmleiste A/C BB2 380
450 komplett SX4a
[03093766-xx] Rie-
menführung A/C
BB2 AB SX4a
Dicke Leiterplatte: [03100554-xx] Klemm-
leiste TBO A/C BB2 380 450 komplett
SX4a
D [03094434-xx]
Riemenführung B/
D BB2 EB SX4a
[03094452-xx] Klemmleiste B/D BB2 450
komplett SX4a
[03094433-xx] Rie-
menführung B/D
BB2 AB SX4a
Dicke Leiterplatte: [03100563-xx] Klemm-
leiste TBO B/D BB2 450 komplett SX4a
