9 Bauelemente-Zuführung
9.1 Schneidgerät
362 Serviceanleitung SIPLACE X-Serie S 06/2019
9.1.15 Schalldämpfer tauschen
Teile
Abb.473: Schalldämpfer Version 1 und 2
03122731‑xx Schalldämpfer R1/8 40dB (Version2)
(ersetzt Version 1 [00317044‑xx])
Wird ein Schalldämpfer Version 1 durch einen Schalldämpfer Version 2 ersetzt, dann benötigen
Sie zusätzlich diese Steckverschraubung:
00320172-xx L-Steckverschraubung QSL-1/8-6
Hilfsmittel und Werkzeug
00096290-xx Gabelschlüsselsatz
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
► Versuchen Sie den Austausch am eingebauten Schneidgerät.
Wenn der Zugang zu sehr eingeschränkt ist, bauen Sie das Schneidgerät aus der Maschine
aus.
9.1.3 "Schneidgerät am BE-Einzug tauschen" [}335]
Abb.474: Schalldämpfer am Schneidgerät
► Entfernen Sie den Schalldämpfer(1)
(SW13).
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 363
Umbau von Version 1 zu Version 2
Abb.475: Steckverschraubung
► Wenn Sie einen Schalldämpfer Version
1 durch einen Schalldämpfer Version 2
ersetzen, dann müssen Sie aus Platz-
gründen zusätzlich die zwischen den
beiden Schalldämpfern montierte
Steckverschraubung(1) ersetzen.
– Alt: [03000631‑xx] L-Steckver-
schraubung QSL-1/8-6 (SW12)
– Neu: [00320172‑xx] L-Steckver-
schraubung QSL-1/8-6 (SW10)
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.2 BE-Einzug
364 Serviceanleitung SIPLACE X-Serie S 06/2019
9.2 BE-Einzug
Sehen Sie dazu auch...
2 2.8 "Pipettenwechsler und Abwurfbehälter" [}43]
9.2.1 BE-Einzug

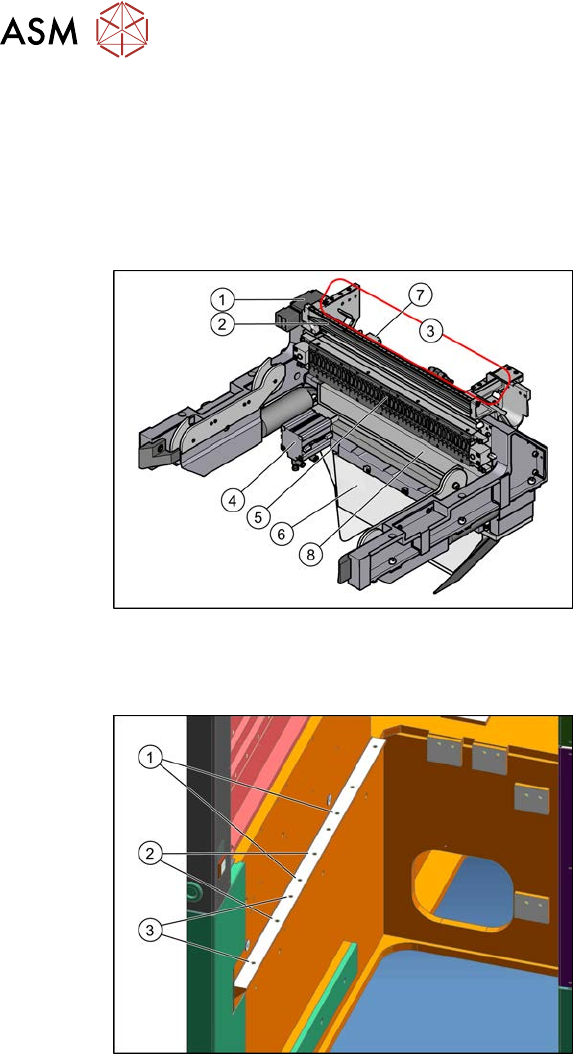

Abb.476: Übersicht BE-Einzug
1. Sicherheitsschalter für den BE-Wagen
2. Leergurtleitkanal
3. Montagepositionen für die Pipetten-
wechsler
4. Schneidgerät
5. Feeder-Control-Unit (FCU)
6. Gurtabfallrutsche
7. Einzugsteuerung
8. Feederentriegelung
9.2.2 Einbaupositionen BE-Einzug und manueller Tisch (Tischpositionen)
Abb.477: Einbaupositionen
An der SIPLACE X-Serie S gibt es folgende
Einbaupositionen:
1. Einbauposition 1
BE-Einzug: X4i S
2. Einbauposition 2
BE-Einzug, manueller Tisch: X4i S
3. Einbauposition 3
BE-Einzug, manueller Tisch: X2 S, X3
S, X4 S
