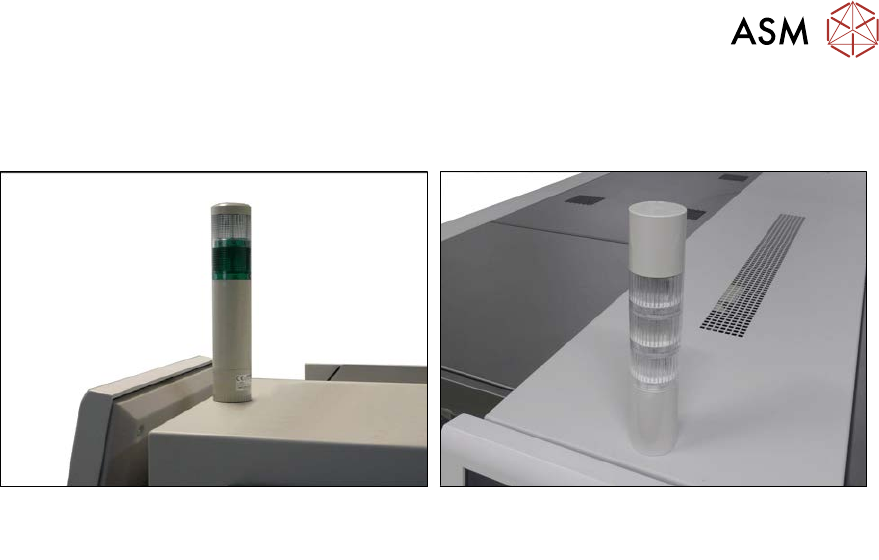

4 Elektrik und Steuerung 4.5 Meldeleuchte Serviceanleitung SIPLACE X-Serie S 06/2019 115 4.5 Meldeleuchte Es gibt mehrere Versionen der Meldeleuchten: Abb.138: Version 1 (abgekündigt) Abb.139: Version 2 Siehe 4.5.1 &qu…
4 Elektrik und Steuerung
4.4 Haubenschalter tauschen
114 Serviceanleitung SIPLACE X-Serie S 06/2019
4.4 Haubenschalter tauschen
Teile, Hilfsmittel und Werkzeug
●
Sicherheitsschalter AZ 16-03zvrk-M16 3Oe [03055263‑xx]
Übersicht

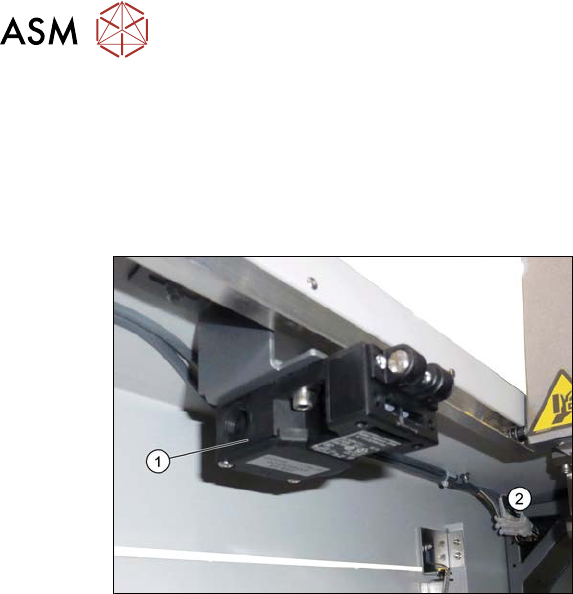

Abb.137: Haubenschalter
1. Haubenschalter
2. Stecker
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie das Anschlusskabel des Haubenschalters ab.
► Entfernen Sie die Befestigungsschrauben am Haubenschalter und nehmen Sie diesen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Der Haubenschalter muss auf die Haube eingestellt werden. Stellen Sie sicher, dass der
Haubenschalter sauber und problemlos geschaltet wird. Der Haubenschalter muss so ein-
gestellt werden, dass auch ein minimales Öffnen der Haube zum Auslösen des Sicher-
heitskreises führt.
Lesen Sie dazu Abschnitt 2.4 "Einstellung der Hauben" [}31].
– Schalten Sie die Maschine ein und stellen Sie sicher, dass der Haubenschalter beim Öff-
nen der Schutzhauben den Sicherheitskreis schaltet.
4 Elektrik und Steuerung
4.5 Meldeleuchte
116 Serviceanleitung SIPLACE X-Serie S 06/2019
4.5.1 Meldeleuchte (Version1)
4.5.1.1 Meldeleuchte tauschen
Teile, Hilfsmittel und Werkzeug
●
Signalsäule Standard [03103121-xx]
HINWEIS
Zwei- und dreiteilige Hauptstörleuchte
Die Hauptstörleuchte besteht aus einem grünen Grundmodul und kann entweder als zwei-
oder als dreiteilige Version konfiguriert werden:
► Signalleuchte zwei Farben [00519895Sxx] (mit zusätzlichem weißen Dauerlichtele-
ment)
► Signalleuchte drei Farben [00519896Sxx] (mit zusätzlichem roten und gelben Dauer-
lichtelement)
Übersicht

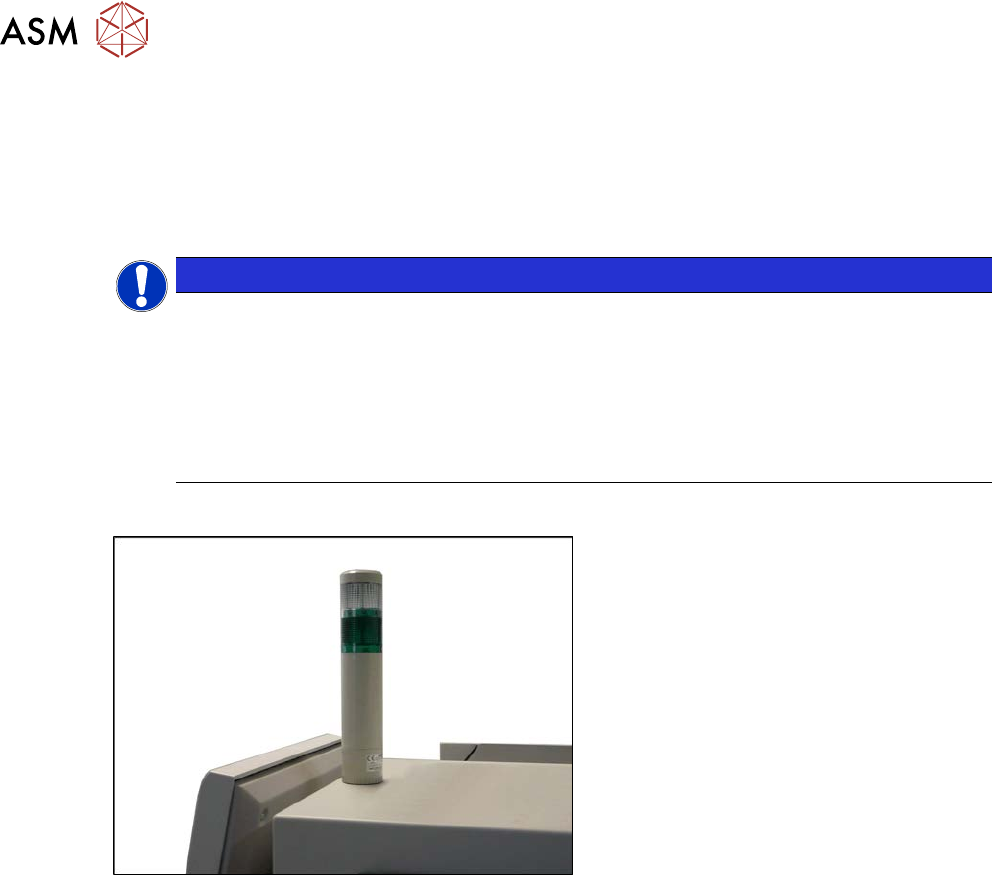

Abb.140: Meldeleuchte (Version 1)
Zweifarbige Meldeleuchte (weiß/grün)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie die elektrischen Verbindungen der Meldeleuchte ab. Markieren Sie sich ggf.
deren Positionen um diese später wieder eindeutig zuordnen zu können.
► Entfernen Sie die Befestigungsschraube der Meldeleuchte.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
Achten Sie beim Einsetzen des Leuchtmittels auf die Kennzeichnung am Gehäuse.
► Prüfen Sie die Funktion der Meldeleuchte.
