9 Bauelemente-Zuführung 9.4 Docking-Station für BE-Wagen 396 Serviceanleitung SIPLACE X-Serie S 06/2019 Ausbau Abb.522: Positions-Endschalter ausbauen 1. Positions-Endschalter komplett mit Anschlusskabel 2. Zwei Befesti…
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S 06/2019 395
Ausbau
4
3
2
1

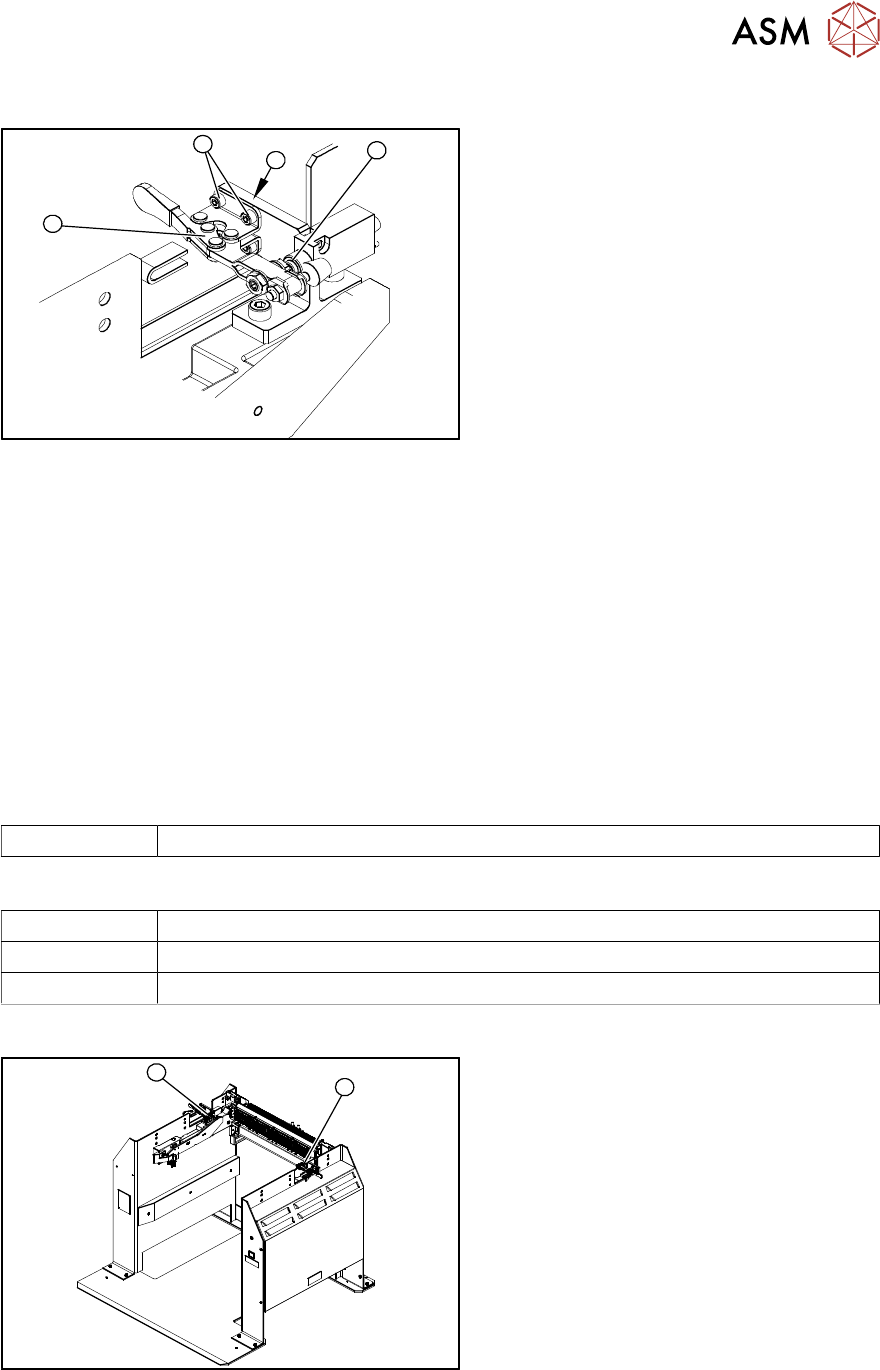

Abb.520: Verriegelungshebel ausbauen
1. Waagrechtspanner
2. Vier Befestigungsschrauben
3. Positions-Endschalter
4. Endschalter
► Entfernen Sie die vier Befestigungs-
schrauben(2) (jezwei oben und unten)
des Waagrechtspanners(1).
► Entnehmen Sie den Waagrechtspan-
ner.
Einbau
► Schrauben Sie den neuen Waagrechtspanner locker an.
► Richten Sie den Waagrechtspanner an der Kante(3) aus und ziehen Sie die vier Befesti-
gungsschrauben fest.
► Prüfen Sie, dass der Positions-Endschalter(4) beim Schließen des Waagrechtspanners
betätigt wird. Korrigieren Sie ggf. die Position des Waagrechtspanners.
► Prüfen Sie die Funktion des Positions-Endschalters, indem Sie einen Verriegelungsvorgang
durchführen.
9.4.6 Positions-Endschalter der BE-Wagenverriegelung tauschen
Teile
03033395-xx Positions-Endschalter
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
1
2
Abb.521: Positions-Endschalter links und rechts
1. Positions-Endschalter an der linken
Seite
2. Positions-Endschalter an der rechten
Seite
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
396 Serviceanleitung SIPLACE X-Serie S 06/2019
Ausbau
Abb.522: Positions-Endschalter ausbauen
1. Positions-Endschalter komplett mit
Anschlusskabel
2. Zwei Befestigungsschrauben
3. Anschlusskabel zur Stecker-Einheit
4. Betätigung durch Waagrechtspanner
GEFAHR!
Elektrische Spannung abschalten
Drücken Sie zum Ausschalten den
Ein-/Ausschalter und ziehen Sie den
Netzstecker.
.
► Entfernen Sie die beiden Befestigungsschrauben am Positions-Endschalter.
► Öffnen Sie das Gehäuse des rückseitigen Steckers und kennzeichnen Sie die Anschluss-
belegung.
HINWEIS
Stecker für den linken und rechten Positions-Endschalter
► Die Anschlusskabel für den linken und rechten Positions-Endschalter sind auf einem
gemeinsamen Stecker angeschlossen.
► Klemmen Sie das Anschlusskabel des entsprechenden Positions-Endschalters im Stecker ab.
► Fädeln Sie das Anschlusskabel aus und entfernen Sie den Positions-Endschalter.
Einbau
► Schrauben Sie den neuen Positions-Endschalter locker an.
► Verlegen Sie das Anschlusskabel zu dem Stecker.
► Klemmen Sie das Anschlusskabel an und schließen Sie das Gehäuse des Steckers.
► Richten Sie den Positions-Endschalter so aus, dass der Betätiger des Waagrechtspanners
den Positions-Endschalter sicher schaltet.
► Ziehen Sie die Befestigungsschrauben fest.
► Stecken Sie das Anschlusskabel an und drücken Sie zum Einschalten den Ein-/Ausschalter.
► Prüfen Sie die Funktion des Positions-Endschalters, indem Sie einen Verriegelungsvorgang
durchführen.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S 06/2019 397
9.4.7 40-fach Förderer-Entriegelung tauschen
Teile
Abb.523: 40-fach Förderer-Entriegelung
03011582-xx 40-fach Förderer-Entriegelung
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
1
Abb.524: Fördererentriegelung an der Docking-Station
1. 40-fach Förderer-Entriegelung
Aus- und Einbau
Die Förderer-Entriegelung 40-fach ist dieselbe Baugruppe, die auch im BE-Einzug (COTi)
verwendet wird. Die Servicearbeiten sind identisch mit der Vorgehensweise für den BE-Einzug
(COTi). Alle notwendigen Servicearbeiten sind dort beschrieben.
Sehen Sie dazu auch...
2 9.2.5 "Förderer-Entriegelung 40-fach tauschen" [}371]
