3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 67
3.4.14 Steckdose tauschen
Teile, Hilfsmittel und Werkzeug
Abb.67: Steckdose
1. Steckdose schienenmontiert SD-D/SC/
LA/GY [00375320‑xx]
HINWEIS!
Abhängig von der Version Ihrer
Maschine kann die Steckdose fehlen.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten
Sie die Wartezeiten.
► Stecken Sie alle Verbindungen zur Steckdose ab. Markieren Sie sich ggf. die Positionen um
diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie die Steckdose von der Schiene ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
68 Serviceanleitung SIPLACE X-Serie S 06/2019
3.4.15 SP-Verteilerbaugruppe (A10) tauschen
Teile, Hilfsmittel und Werkzeug
Abb.68: SP-Verteilerbaugruppe (A10)
1. SP-Verteilerbaugruppe (A10)
[03076607‑xx]
●
12x Feinsicherung 5x20/T6,3A/Keramik
[03010626‑xx] (Im Lieferumfang enthal-
ten – siehe Maschinen-Servicebox)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und beachten
Sie die Wartezeiten.
► Lösen Sie die Befestigungsschrauben der Gitterabdeckung über der SP-Verteilerbaugruppe
und nehmen Sie die Gitterabdeckung ab.
► Lösen Sie alle elektrischen Verbindungen zur SP-Verteilerbaugruppe. Markieren Sie sich
deren Positionen um diese später wieder eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben der SP-Verteilerbaugruppe und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul (bis Serien-Nr. Gxxxx)
Serviceanleitung SIPLACE X-Serie S 06/2019 69
3.4.15.1 SP-Verteilerbaugruppe (Stromversorger)

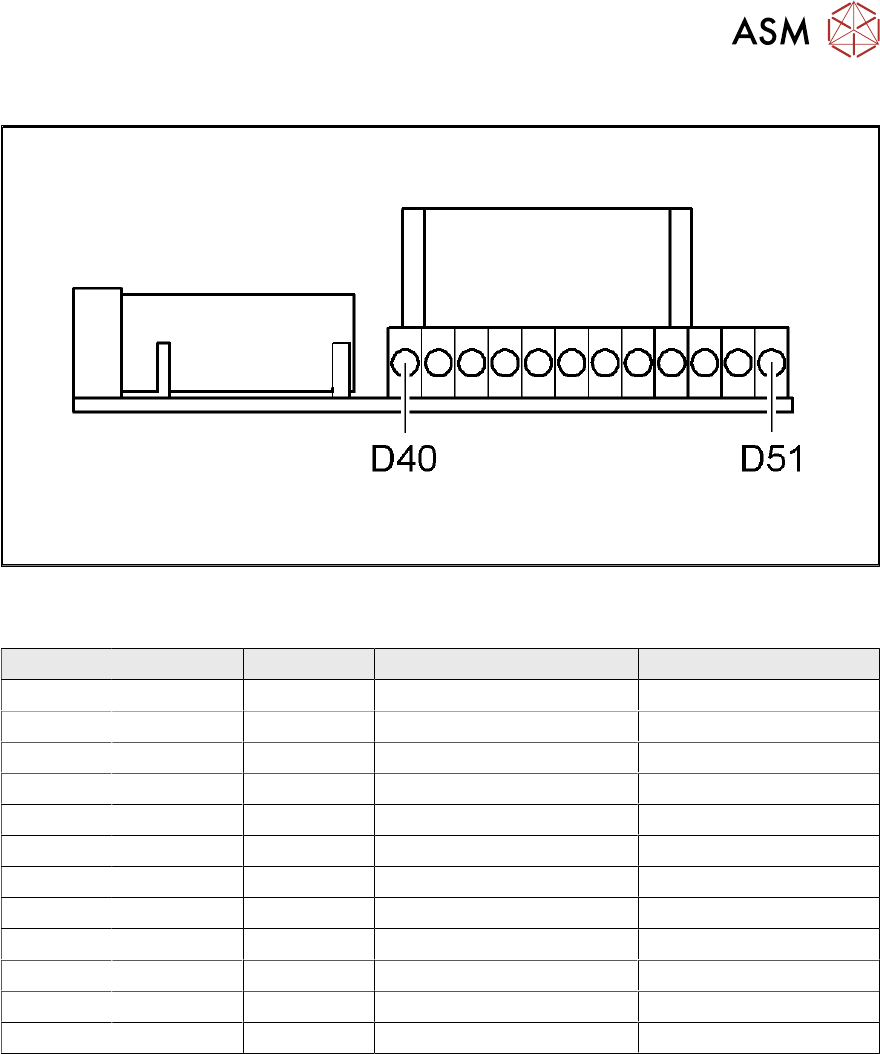

Abb.69: 03076607-01
LED [03076607-01]
LED Farbe Status Signalname Beschreibung
D40 GN ON P150V_POWER +150VDC Portal 1
D41 GN ON P150V_POWER +150VDC Portal 2
D42 GN ON P150V_POWER +150VDC Portal 3
D43 GN ON P150V_POWER +150VDC Portal 4
D44 GN ON P40V_POWER +42VDC Portal 1
D45 GN ON P40V_POWER +42VDC Portal 2
D46 GN ON P40V_POWER +42VDC Portal 3
D47 GN ON P40V_POWER +42VDC Portal 4
D48 GN ON +24V +24VDC Portal 3/4
D49 GN ON +24V +24VDC Portal 1/2
D50 GN ON +24V +24VDC GCU 3/4
D51 GN ON +24V +24VDC GCU 1/2
