1-88 1 ‧ 匹配过程中显示如下画面。 匹配过程中显示的画面 66168-S1-00 ■结束 ‧ 数据库逆匹配完成后，显示如下所示对话框。 ‧ 按 [ 确定 ] 按钮退出。 完成对话框 66169-S1-00 ■注意事项 ‧ 如元件数据中有多个同名元件存在时，按号码由小到大的顺序将数据复制至数据库，直至最后的数据被复制。
1-87
1

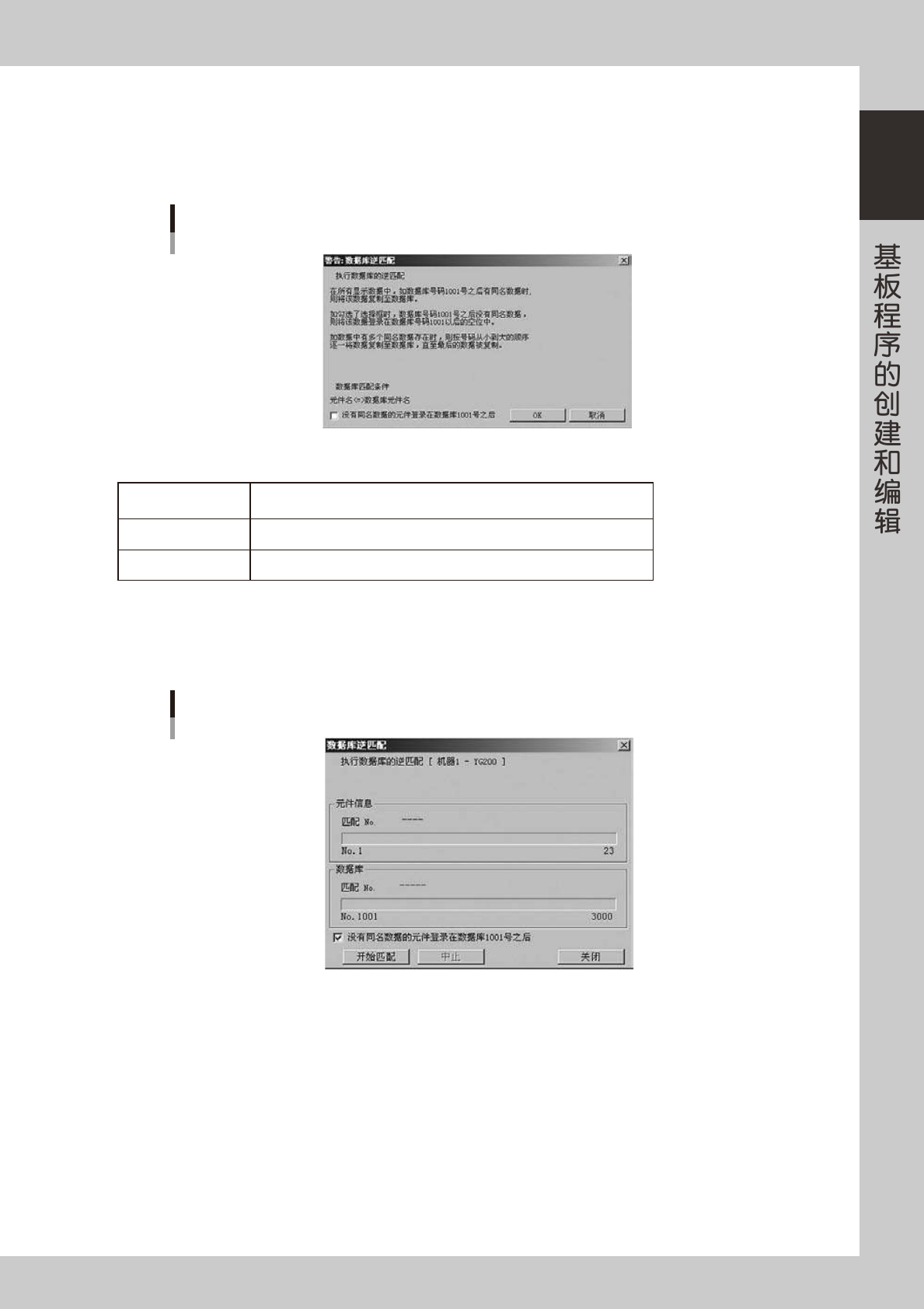

■警告对话框
‧
选择菜单命令后，显示如下所示的警告对话框。
‧
在此对话框，可以指定是否将「没有同名数据的元件登录在数据库 1001 号之后」。
‧
在警告对话框按下 [OK] 按钮，则显示执行对话框。
警告对话框
66166-S1-00
■「没有同名数据的元件登录在数据库 1001 号之后」
选择框
将没有同名数据的元件登录在数据库 1001 号之后的空位中，并将所登录的数
据库号码输入此元件的元件信息画面的「数据库号码」栏中。
勾选 登录至数据库。
不勾选 不登录至数据库。
■执行
‧
按执行对话框的 [ 开始匹配 ] 按钮，开始执行匹配。
执行对话框
66167-S1-00
1-88
1
‧

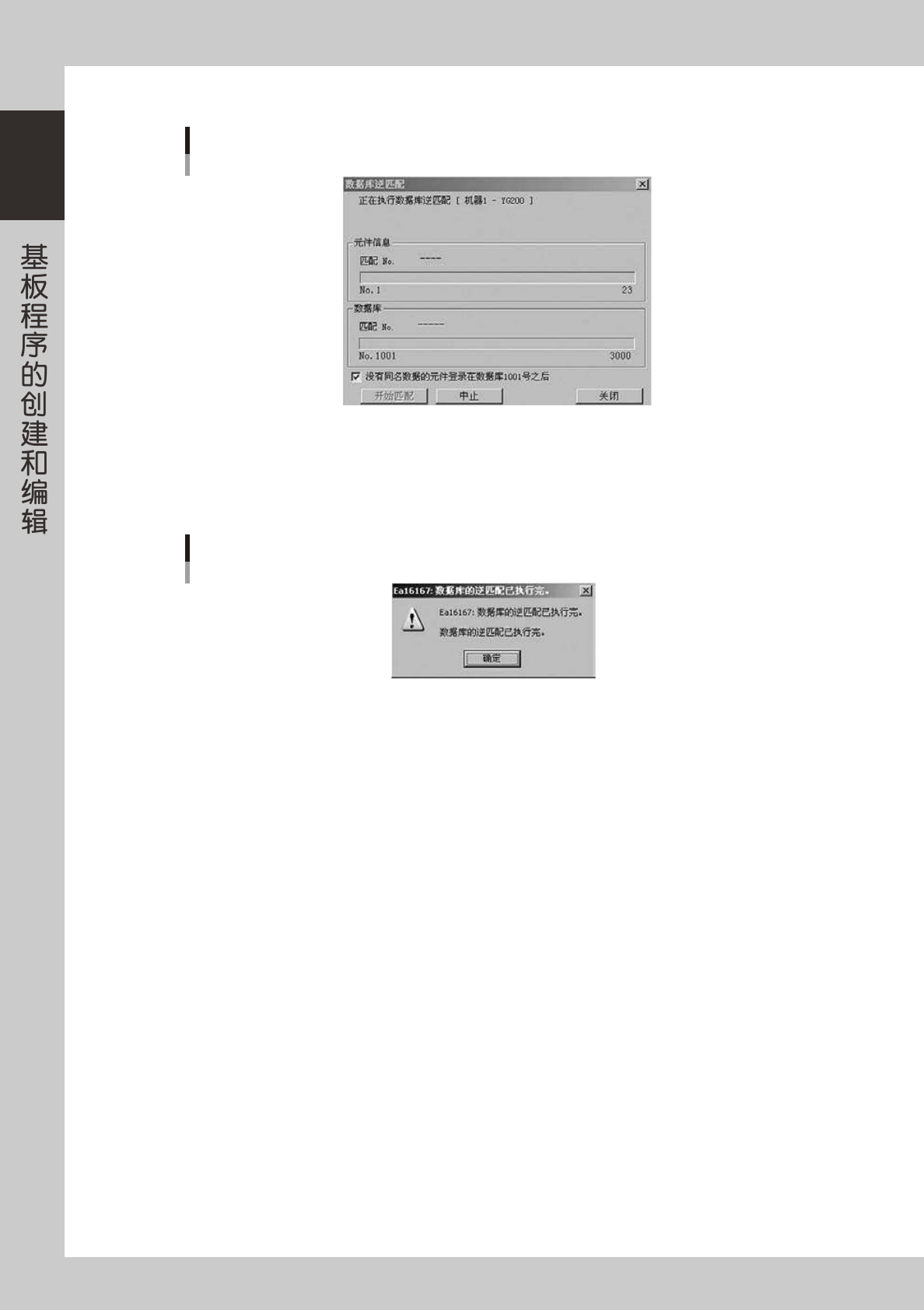

匹配过程中显示如下画面。
匹配过程中显示的画面
66168-S1-00
■结束
‧
数据库逆匹配完成后，显示如下所示对话框。
‧
按 [ 确定 ] 按钮退出。
完成对话框
66169-S1-00
■注意事项
‧
如元件数据中有多个同名元件存在时，按号码由小到大的顺序将数据复制至数据库，直至最后的数据被复制。
1-89
1

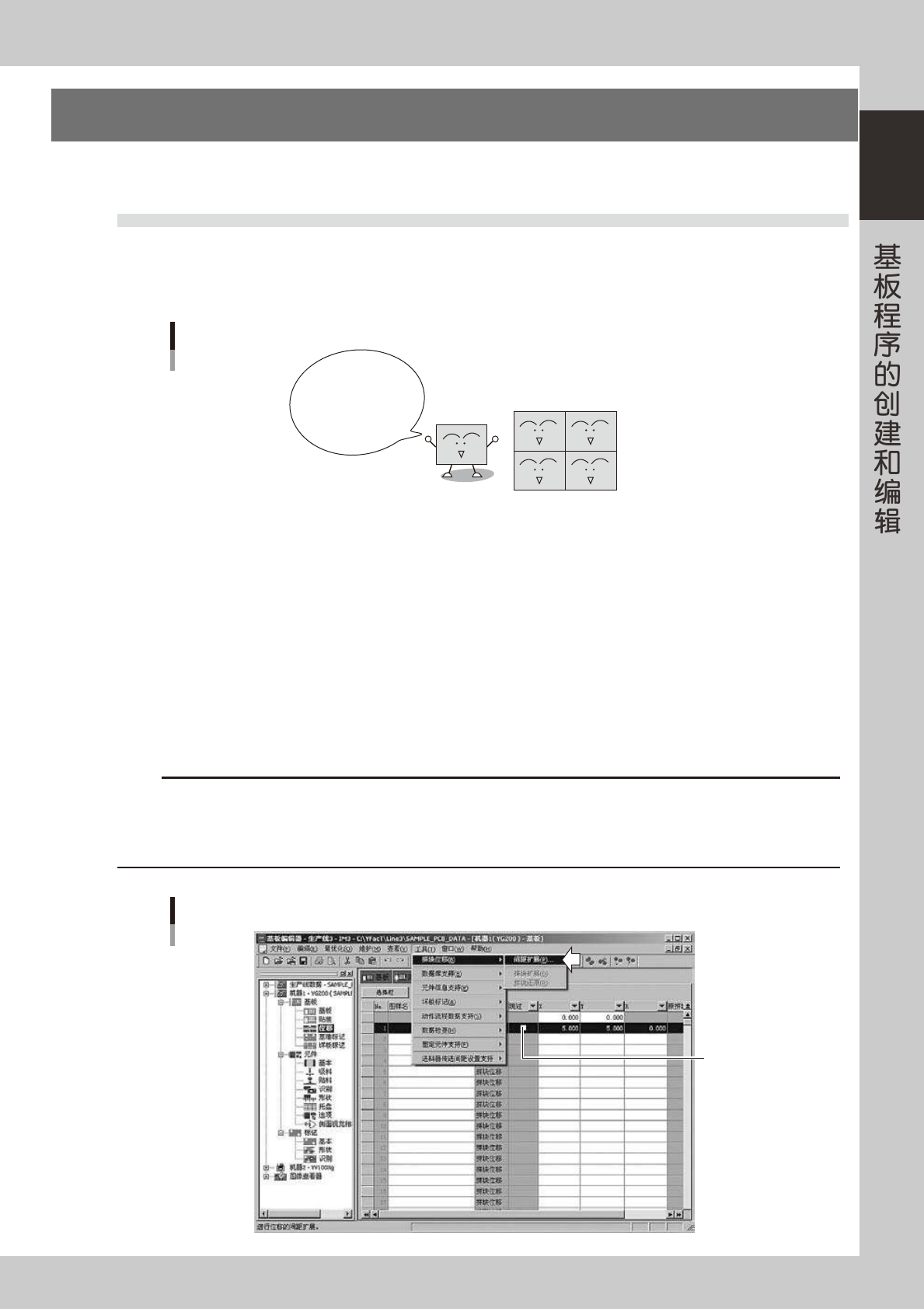

8.编辑基板程序
使用基板编辑器可以对已经登录的基板程序的内容进行编辑。
8.1 拼块位移
由多张相同基板拼合而成的基板称为「拼块基板」，形成拼块基板的每 1 块称为「拼块」。「拼块位移」是对作为
基准的拼块反复执行位移作业，从而完成整张拼块基板作业的功能。创建拼块基板程序时，如使用位移功能，能
有效地缩短基板程序的创建时间。
拼块 拼块基板
位移概念
如果使用位移功能，
只要编辑基准拼块的数据，
就能完成整张基板程序的
编辑。
65147-S1-00
8.1.1 间距扩展
输入拼块间距及拼块个数便可以进行间距扩展作业。
1
使位移参数显示在主视图中。
2
输入 No.1 拼块位移值。
输入初始坐标值。如初始坐标值与基板原点相同时，不需输入。
3
执行间距扩展。
从「工具 (T)」菜单选择「拼块位移 (B)」中的「间距扩展 (P)」或点击工具栏的 [ 间距扩展 ] 按钮。
c
注意
下列情况，无法进行间距扩展。
· 在 No.1 以外的拼块输入了位移数据。
· 间距扩展后，存在坐标值超过 -999.999 〜 999.999 范围的拼块。
· 间距扩展后，拼块数超过了 512 个。
选择间距扩展
No.1位移数据
66170-S1-00
