4.7 高度校正参数
打开树状视图「基板」-「高度校正」（或主视图的「高度校正」选项卡）画面。
高度校正参数，设置利用激光高度计测量高度时的坐标和测量方法。
参考
此参数，根据规格有不显示的情况。
1 2 3

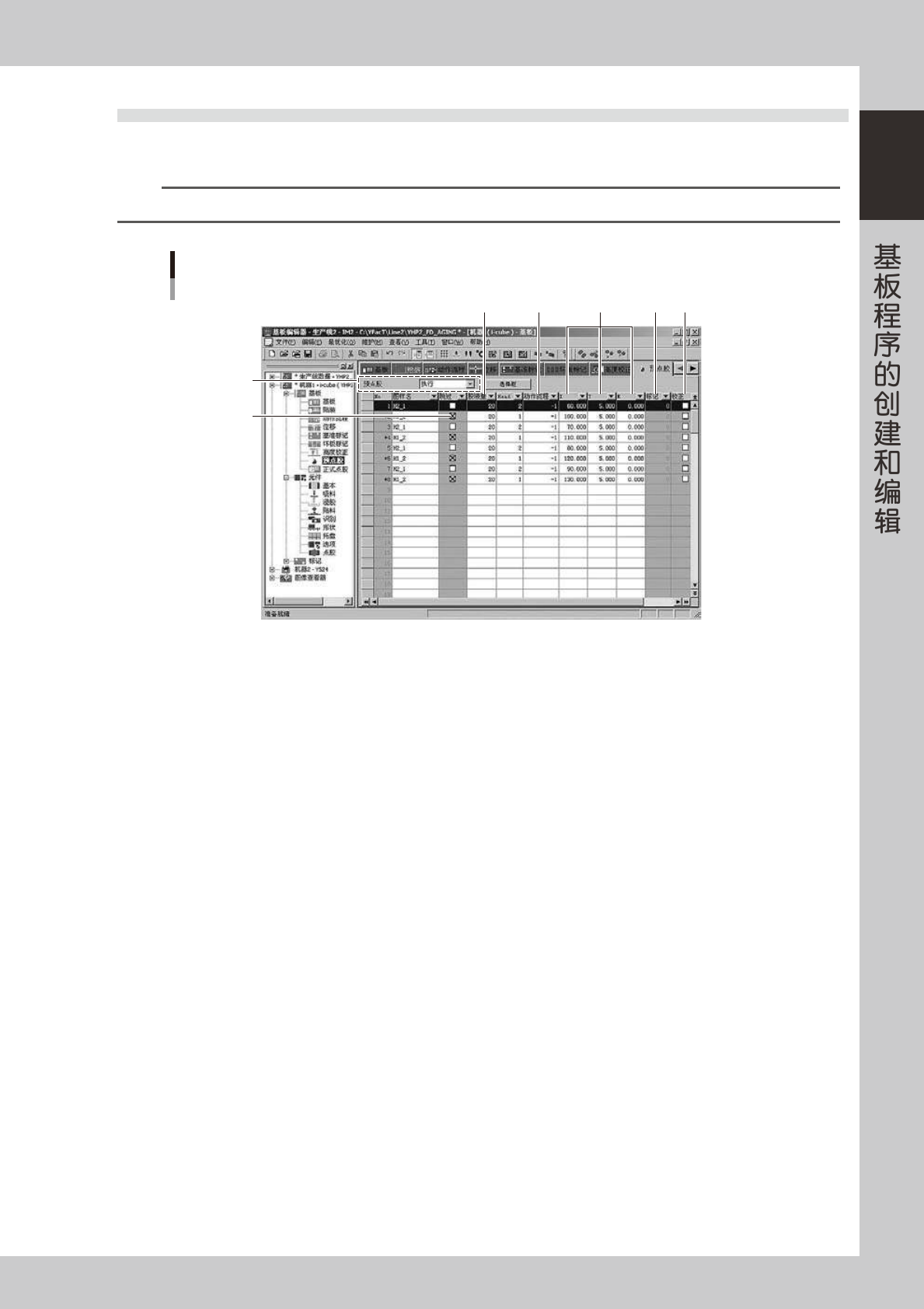

高度校正参数画面
4
66116-S1-00
1. 备注
记录作业内容等时使用。
2. 模式
设置测量高度的方法。测量高度的方法有两种 ：1 点测量、2 点测量再平均。
· 1 点测量时设置为「局部主」。
· 2 点测量再平均，需要两行数据。第 1 行数据设置为「局部主」，第 2 行数据设置为「局部次」。
3. 标记
输入标记参数内为高度校正而设置的标记号码。
4. X、Y
设置要测量的 X 和 Y 坐标（以 Head1 为基准）。
1-27
1
4.8 预点胶参数
打开树状视图「基板」-「预点胶」（或主视图的「预点胶」选项卡）画面。
为稳定点胶质量，一般在点胶前进行试点胶，此作业又称为预点胶。以下，介绍确认和设置预点胶参数的方法。
参考
此参数，根据规格有不显示的情况。
3
1
4
5
2
6 7

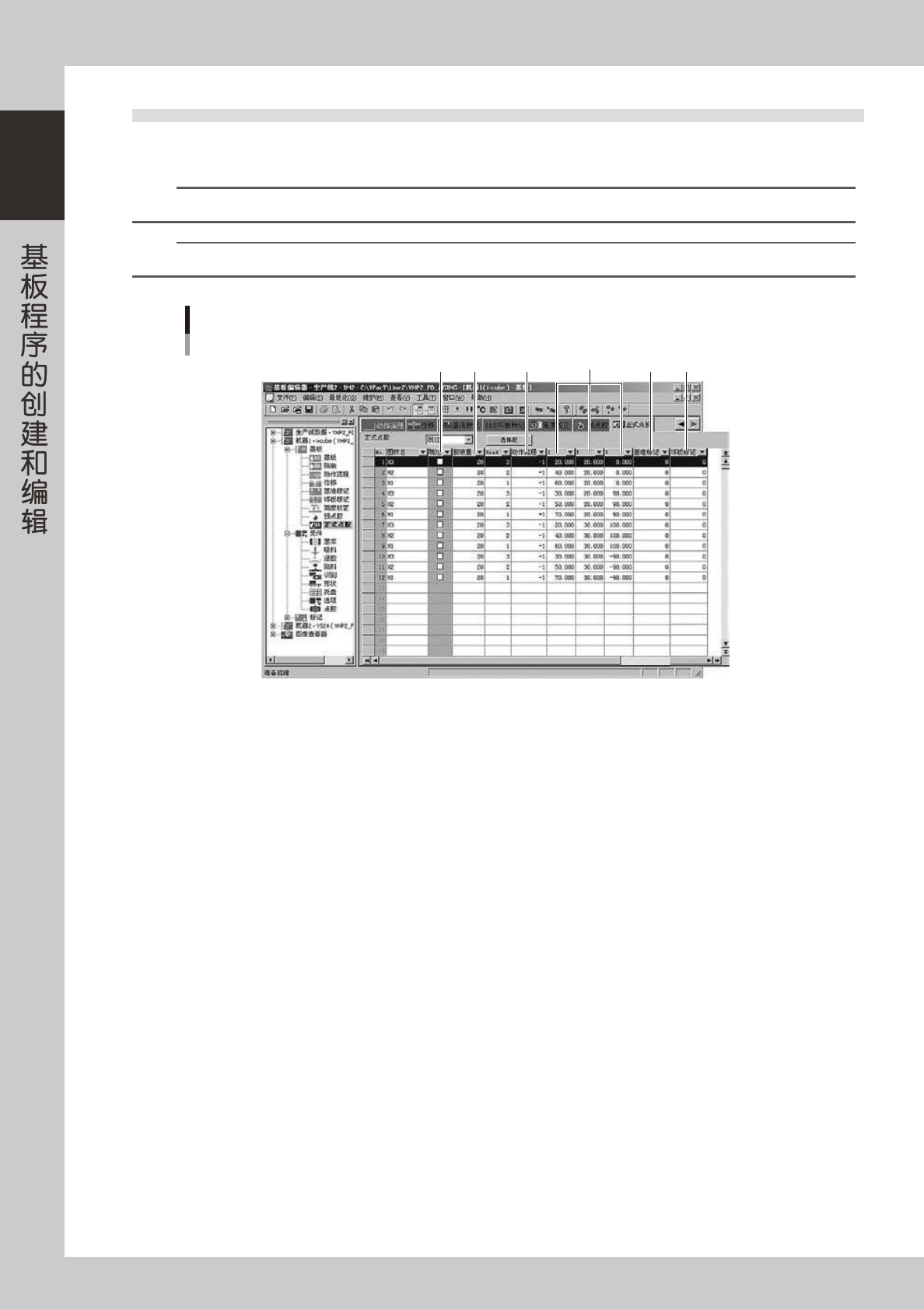

预点胶参数画面
66117-S1-00
1. 预点胶
设置是否执行预点胶。如从下拉框中选择「打点站上」，便在打点站上执行试打点。
2. 跳过
分别设置是否执行预点胶。点击跳过栏，此栏依次显示为「□ ( 执行 )」「
⊠
( 跳过 )」「Check」。
如跳过栏选择为 [Check] 时，对以下项目进行检查。
· XY ：点胶头移至设定的坐标位置，执行图像识别。
· 点胶头 ：由指定的点胶头执行点胶作业。
· 标记 ：设置标记号码。此标记号码用于确认已涂胶点的形状。
3. 胶液量
设置预点胶用的胶液量。
4. 动作流程
输入此栏的数值，参照 [ 机器设置 ]-「点胶动作流程」画面的设置。「点胶动作流程」中设置有执行预点胶时的胶液量和点
胶头上下动作的速度。如输入数值「-1」，则自动根据点胶嘴类型和胶液量选择使用最佳的动作流程。
5. X、Y、R
设置预点胶的坐标，切勿使胶点重叠。
6. 标记
输入确认已涂胶点用的标记号码。如跳过栏设置为「Check」，则对胶点的涂胶状态进行确认。如不需确认，设置为「0」。
如跳过栏没有设置为「Check」，则忽略此项目。
7. 校正
用于识别、校正点胶胶点的尺寸。如选中此选择框，表示执行校正。
1-28
1
4.9 正式点胶参数
打开树状视图「基板」-「正式点胶」（或主视图的「正式点胶」选项卡）画面。
设置用点胶头执行点胶时的正式点胶参数。
参考
此参数，根据规格有不显示的情况。
参考
通过正式点胶扩展（参阅本章「8.4.1 正式点胶扩展」），可以自动创建点胶信息。
1 2 43 5 6

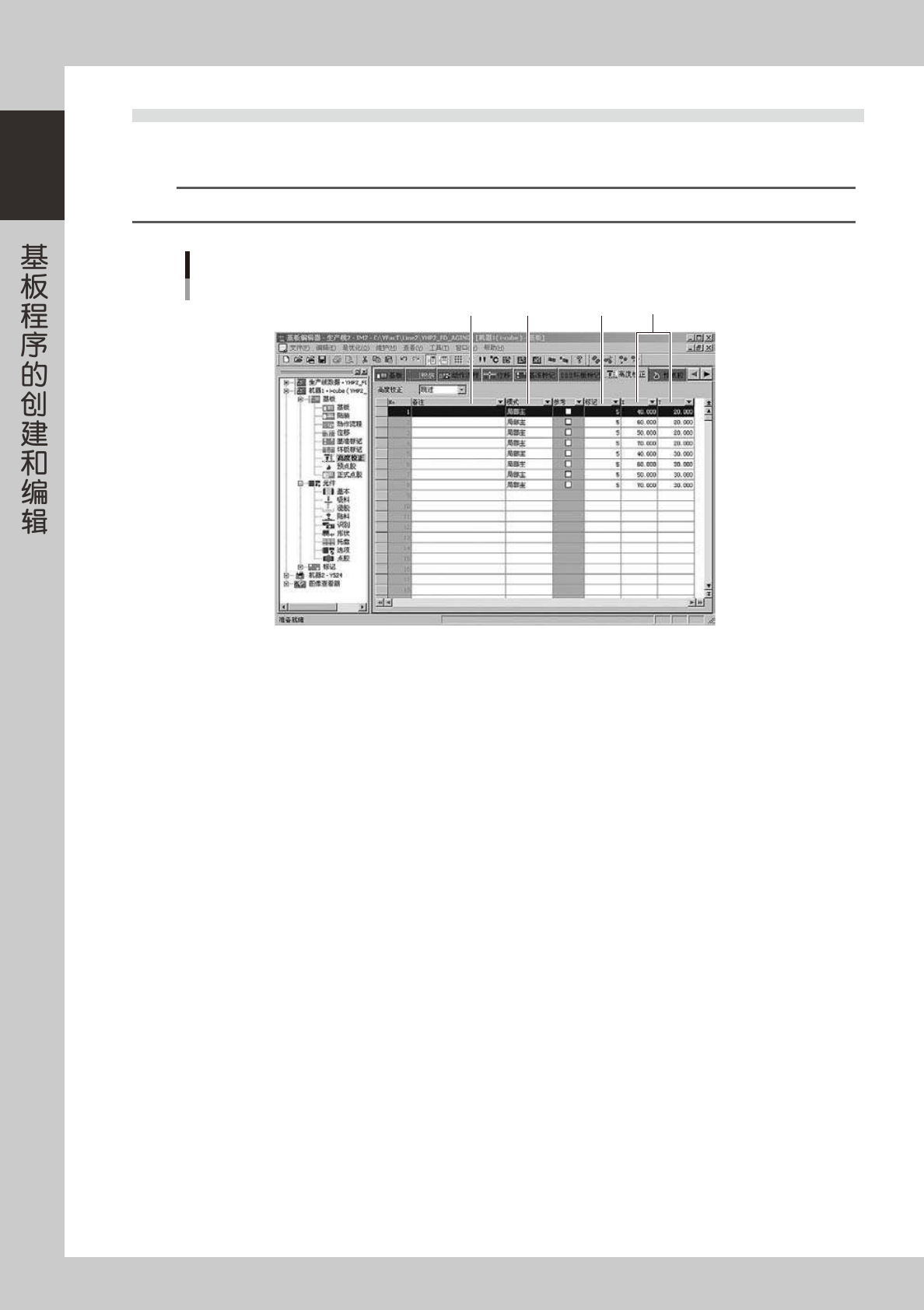

点胶参数画面
66118-S1-00
1. 跳过
分别设置是否执行正式点胶作业。
2. 胶液量
设置正式点胶用的胶液量。
3. 动作流程
输入此栏的数值，参照 [ 机器设置 ]-「点胶动作流程」画面的设置。「点胶动作流程」中设置有执行正式点胶时的胶液量和
点胶头上下动作的速度。如输入数值「-1」，则自动根据点胶嘴类型和胶液量选择使用最佳的动作流程。
4. X、Y、R
设置点胶坐标，切勿使胶点重叠。
5. 基准标记
设置正式点胶用的基准标记的号码。
如不使用基准标记功能，将数值设置为「0」。
6. 坏板标记
设置正式点胶用的坏板标记的号码。
如不使用坏板标记功能，将数值设置为「0」。
