保存新建的基板程序。
1. 从「文件 (F)」菜单选择「将基板程序另存为 (A)」或点击工具栏的 [ 保存基板程序 ] 按钮。
显示「保存基板」的对话框。
2. 从键盘用半角英文和数字在 20 字以内输入基板名。
从下拉框中选择「Printer 文本文件」、「YGZ」或「默认」等文件种类。
3. 确认要保存的文件夹后，点击 [ 保存 ] 按钮。
登录的基板名显示在树状视图中。
n
要点
基板名不能使用空格。空格可由下划线替代。
c
注意
输入基板名后，如果与之同名的基板已经存在，就会出现错误警告。此时，可以用其它名称重新登录。如按错误警告画面上的 [ 确定 ]
按钮，同名文件将被覆盖保存。
保存基板程序
输入基板名
「Printer文本文件」、「YGZ」或「默认」
66201-S1-00
2-3
2
1.2 基板的选择
以下，介绍选择已登录的基板程序的方法。
1
打开基板程序。
从「文件 (F)」菜单选择「在当前编辑器上打开基板程序 (O)」或「启动新编辑器并打开基板程序 (E)」。
显示「选择基板」的对话框。
参考
无论是点击工具栏 [ 在当前的编辑器上打开基板程序 ] 按钮，还是点击 [ 启动新编辑器并打开基板程序 ] 按钮，都可以进行同样的
操作。
打开基板程序
66202-S1-00
2
选择基板名。
将光标移至要选择的基板名，点击 [ 选择 ] 按钮。读入所选基板程序，画面中的树状视图显示所选基板名。
所选基板名
显示所选基板名
66203-S1-00
2-4
2

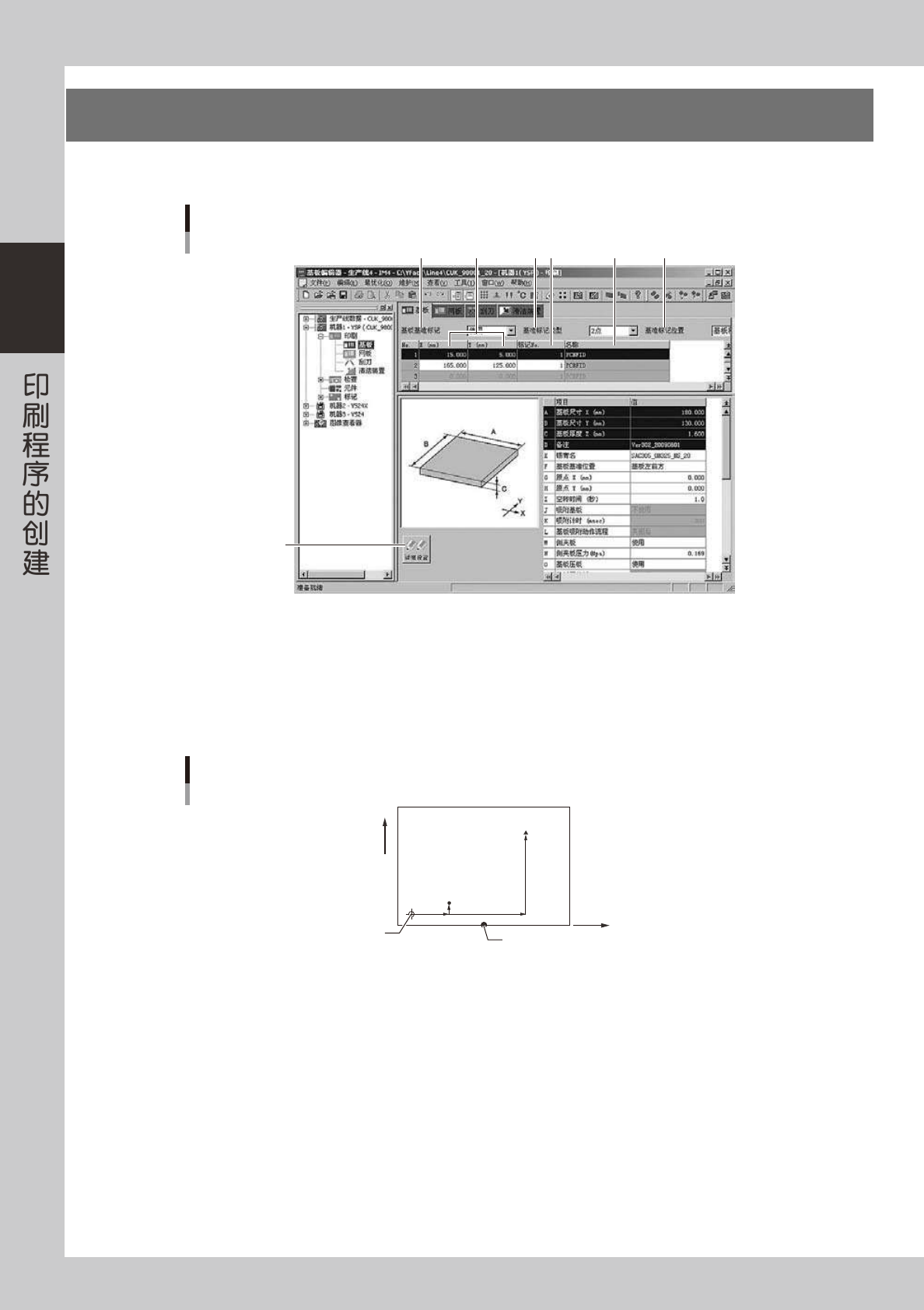

2.基板数据的设置
打开树状视图「印刷」-「基板」图标 ( 或主视图的「基板」选项卡 ) 画面，确认和编辑下列项目。
「印刷」-「基板」画面
1 2
34 5 6
[详细设置]按钮
66204-S1-00
1. 基板基准标记
使用对位用基板基准标记时设置为「使用」，不使用时设置为「不使用」。
2. 基准标记类型
「基板基准标记」设置为「使用」时，该「基准标记类型」( 要使用的标记数 ) 从「1 点」〜「4 点」中选择。各标记的形状
可以不必相同。
基板基准标记类型
以2点为例
(0, 0)
基板原点
标记2
(X, Y)
标记1
(X, Y)
+X
+Y
基板坐标基准位置
