1.4.2 Y.FacT「数据库的使用」栏的设置

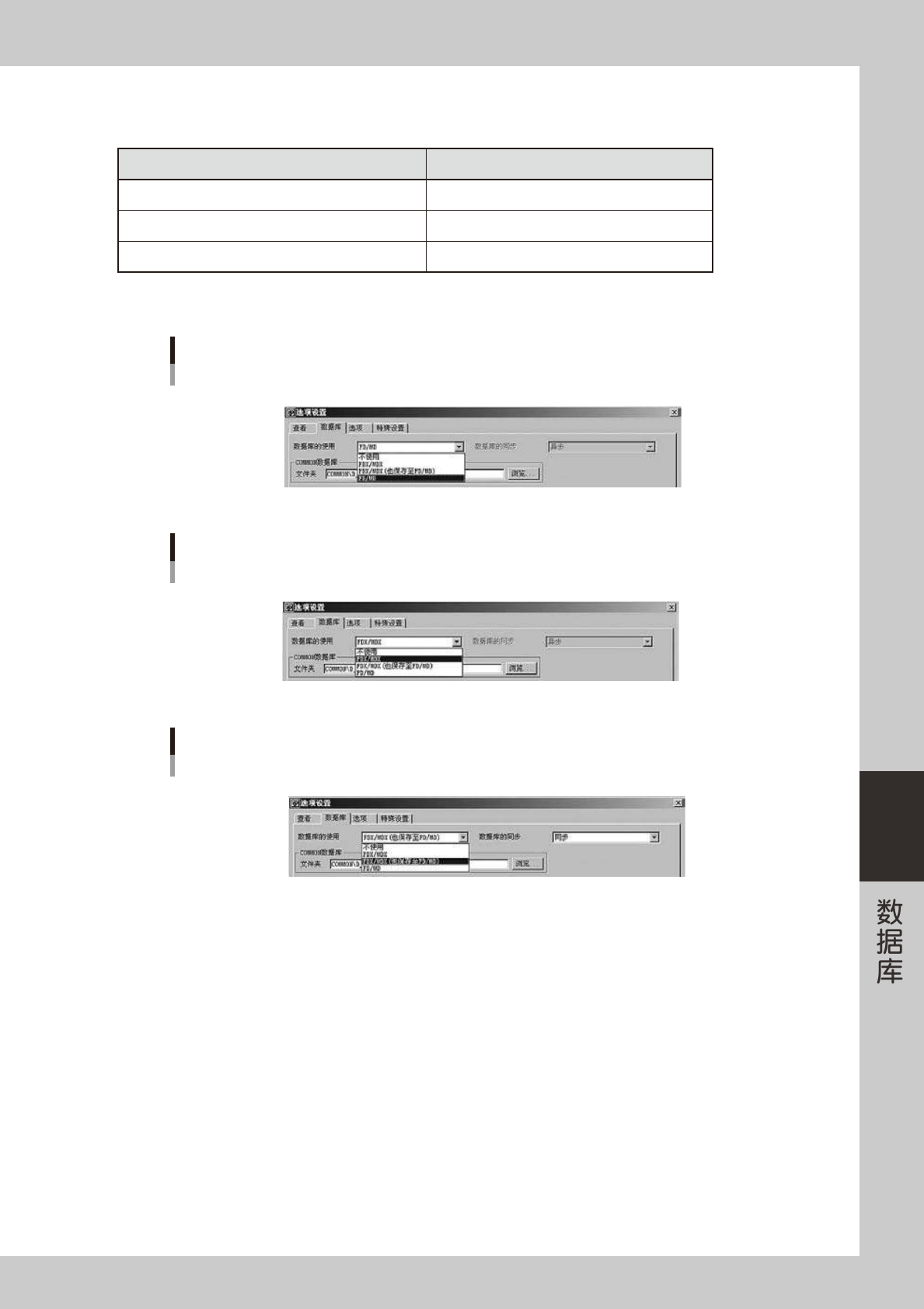

根据一元化管理的对象机器的组合，如下设置「数据库的使用」栏。
机器构成 设置
只有 Xg 系列机器 FD/MD
只有 YG 系列以后的机器 FDX/MDX
既有 Xg 系列的机器又有 YG 系列以后的机器 FDX/MDX( 也保存至 FD/MD)
※只有 YG200/YG200L 既可以作为 Xg 系列也可以作为 YG 系列以后的机器设置。
( 因为可以通过设置选择是使用 FD/MD 还是使用 FDX/MDX)
只有Xg系列机器时
选择「FD/MD」
66602-S1-00
只有YG系列以后的机器时
选择「FDX/MDX」
66603-S1-00
既有Xg系列的机器又有YG系列以后的机器时
选择「FDX/MDX(也保存至FD/MD)」
66604-S1-00
既有 Xg 系列的机器又有 YG 系列以后的机器时，如要进行一元化管理必须使用数据库同步功能。
详细内容，参照本章「2. 数据库同步功能」。
6-8
6
1.5 数据库的合并

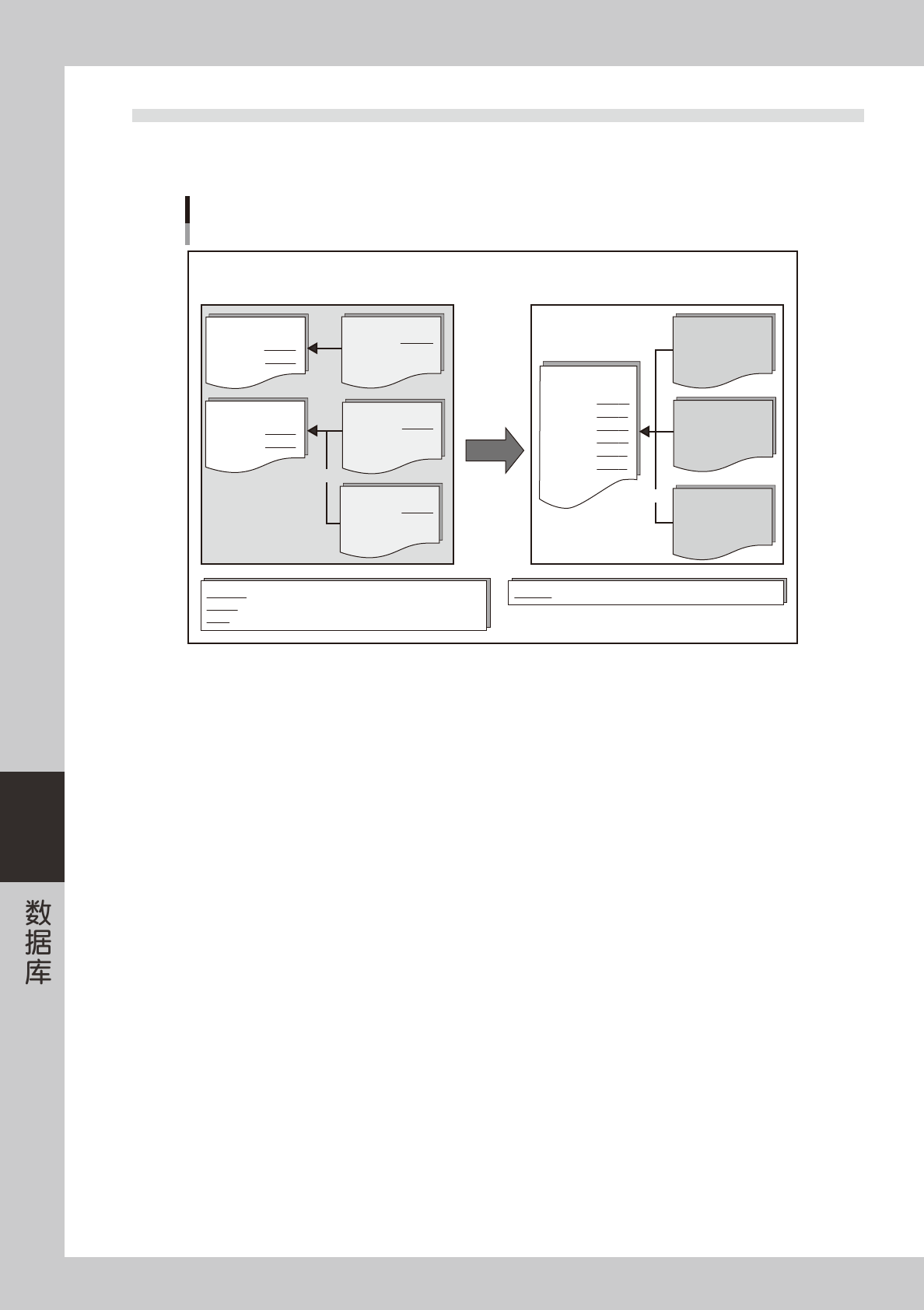

要使用一元化管理，必须将分散在多个位置的数据库和只有基板程序中才有的数据合并入 1 个数据库中。
合并概要，如下图所示。
元件数据库 A
元件 D
元件 F
基板文件 C
元件 C
元件 E
元件 F
基板文件 B
元件 B
元件 E
元件 F
基板文件 A
元件 A
元件 D
元件 F
元件数据库 B
元件 E
元件 F
合并
参照
元件A/B/C ： 元件主信息在基板文件中
元件D/E ： 元件主信息在元件数据库中
部品F ： 相同的元件信息分别存在于不同的元件数据库中
所有元件 ： 元件主信息在元件数据库中
合并的概要
合并前的元件信息状态 合并后的元件信息状态
基板文件 A
元件 A
元件 D
元件 F
基板文件 B
元件 B
元件 E
元件 F
基板文件 C
元件 C
元件 E
元件 F
元件数据库
元件 A
元件 B
元件 C
元件 D
元件 E
元件 F
合并的概要
参照
参照
65610-S1-00
合并有以下 2 种方法 ：
1. 使用基板编辑器的匹配功能 ( 基板→数据库 ) 的方法
以基板程序中的元件名为关键词，用元件信息更新数据库。
详细内容，参照后述「1.5.1使用基板编辑器的匹配功能 ( 基板→数据库 ) 的方法」。
2. 使用元件数据库编辑器的方法
用元件数据库编辑器分别打开目标数据库和源数据库，用复制粘贴进行更新。用此方法，基板程序的数据库号码和数据库的
号码会不一致，因此必须再使用基板编辑器的匹配功能 ( 数据库→基板 )。
详细内容，参照后述「1.5.2使用元件数据库编辑器的方法」
6-9
6
以合并的概要图为例，介绍如何选择适合的合并方法。
首先，必须如下表所示整理合并前的元件信息。
基板 A 基板 B 基板 C 数据库 A 数据库 B
元件 A ◎
元件 B ◎
元件 C ◎
元件 D ○ ◎
元件 E ○ ○ ◎
元件 F △ △ △ △ △
( ◎元件主信息○参照 ( 复制 ) 元件信息△主信息不明的元件信息 )
元件 A/B/C 在基板程序内 ；元件 D/E 在元件数据库内 ；元件 F 在元件数据库 A/B 内都有，哪个是元件主信息不明。
元件主信息所在的位置为基板程序或元件数据库，不便于管理。
根据元件信息的状态，选择适合的合并方法。
‧
元件 A/B/C 的状态时
使用基板编辑器的匹配功能 ( 基板→数据库 ) 的方法合并。
‧
元件 D/E 的状态时
使用元件数据库编辑器的方法合并。
‧
元件 F 的状态时
确认元件主信息是在元件数据库 A 还是在元件数据库 B 中之后，使用元件数据库编辑器的方法合并。
‧
混合有元件 A/B/C、元件 D/E、元件 F 的状态时
使用基板编辑器的匹配功能 ( 基板→数据库 ) 的方法合并。
如上所述，必须根据所使用的元件信息的状态选择适合的合并方法。
