3-14 3 ■使用例 如以「越位容许高度差」设置为「1mm」为条件， 对元件 A( 使用特殊吸嘴 A 的元件、 使用 44mm 带式、 高度为 2.5mm 的元件 )、 元件 B( 盘装元件、高度为 1mm 的元件 ) 执行最优化，则元件 A 被分配至机器 A，元件 B 被分配至机器 B。通常会发生 Ea17634 的错误警告 , 最优化会失败。但，本例因使用了「越位容许高度差」功能，所以避免了失败。以下，详细介绍本例 的设置方法。…
3-13
3
2
设置元件的最大高度和最小高度。

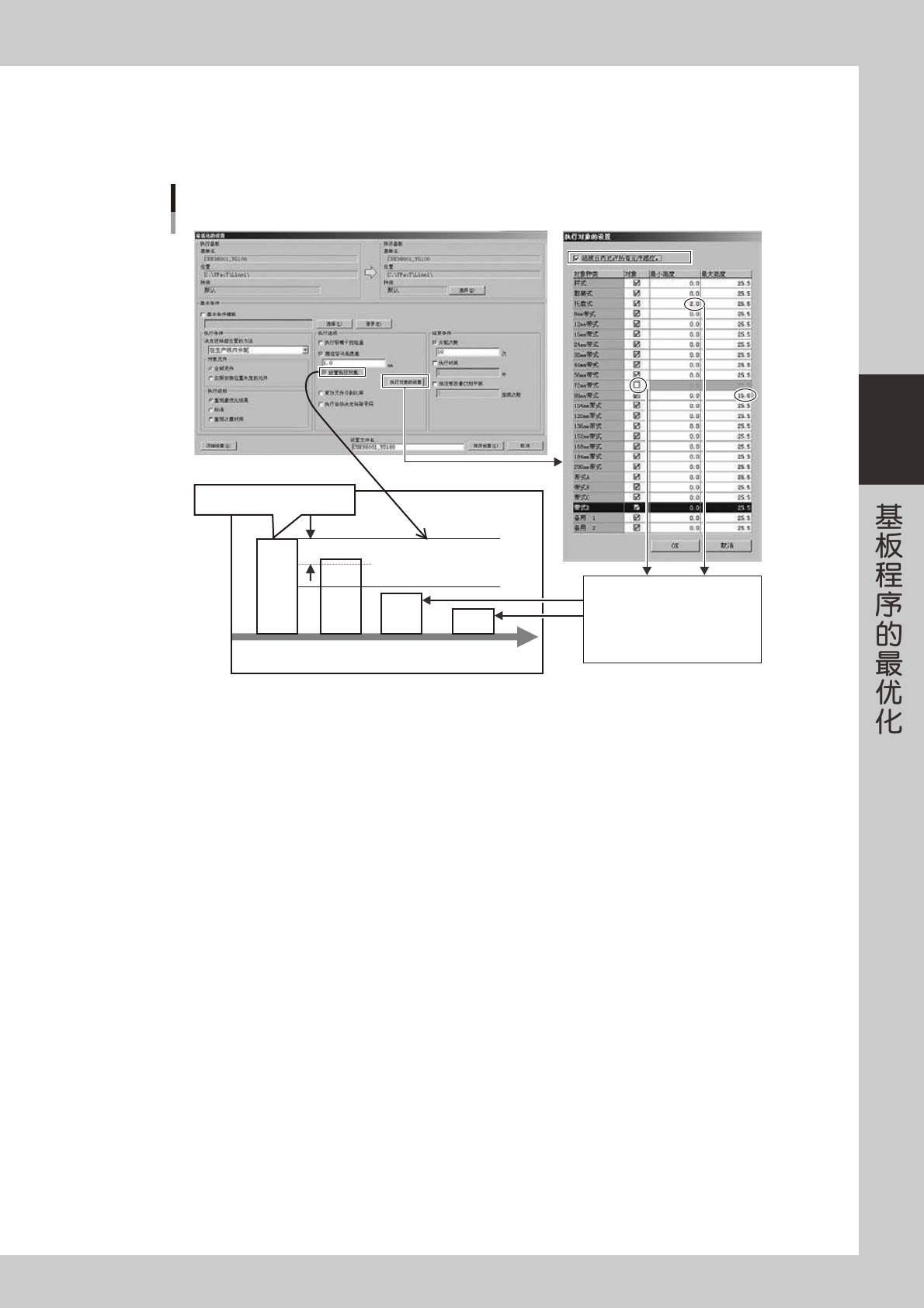

勾选「设置执行对象」的选择框后，按 [ 执行对象的设置 ] 按钮，打开「执行对象的设置」画面。在此画面，
按元件的供给形态分别设置越位容许高度差的范围，
执行对象的设置
上游工序 下游工序
A
B C
D
按高差保持在1.0mm以内执行最优化
4.0mm
2.0mm
最大高度的元件(4mm)
不满2mm的盘装元件「C」和使用
72mm带式的所有元件「D」，因
被排除在越位容许高度条件的执行
对象之外，所以不受1.0mm的限制
可以任意分配
66338-S1-00
■设置例的解说
1.因「越位容许高度差」的设置为「1.0mm」，所以执行最优化时，只在下游工序分配以下元件 ：
已分配的元件的最大高度－ 1.0mm 以内的元件
2.如勾选了「贴装台内允许所有元件越位」的选择框时，仅限贴装台内的所有元件被排除在越位容许高度差的执行对象之外。
3.因没有勾选「72mm 带式」的「对象」栏的选择框，所以使用「72mm 带式」的「全部」元件都被排除在越位容许高度差的
执行对象之外。
4.「托盘式」的「最小高度」栏为「2.0」, 因此使用「托盘式」的高度「不满 2.0mm」的元件被排除在越位容许高度差的执行
对象之外。
5.「带式 A」的「最大高度」栏为「15.0」，因此使用「带式 A」的高度「超过 15mm」的元件被排除在越位容许高度差的执行
对象之外。
3-14
3
■使用例
如以「越位容许高度差」设置为「1mm」为条件，对元件 A( 使用特殊吸嘴 A 的元件、使用 44mm 带式、高度为 2.5mm 的元件 )、
元件 B( 盘装元件、高度为 1mm 的元件 ) 执行最优化，则元件 A 被分配至机器 A，元件 B 被分配至机器 B。通常会发生
Ea17634 的错误警告 , 最优化会失败。但，本例因使用了「越位容许高度差」功能，所以避免了失败。以下，详细介绍本例
的设置方法。

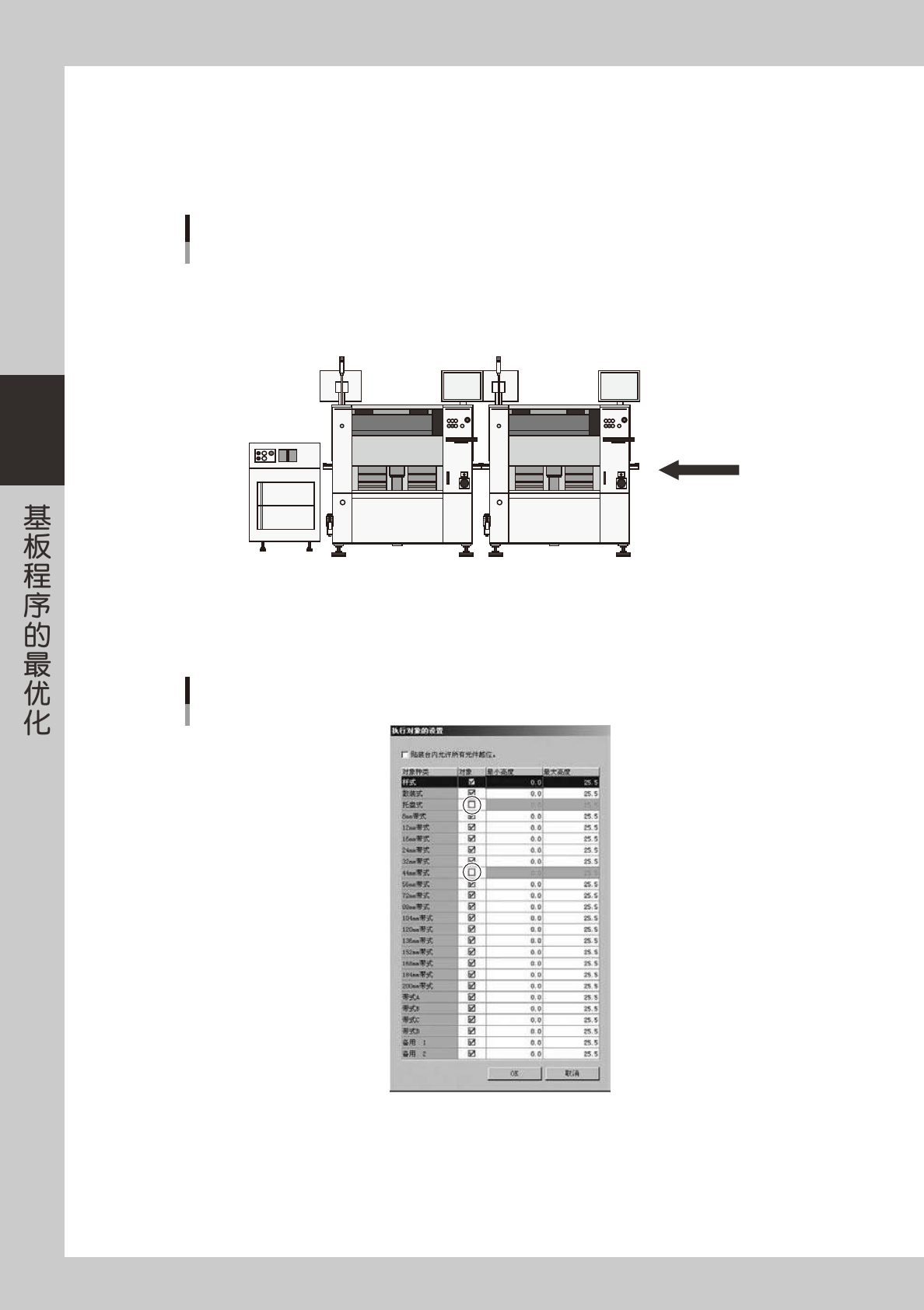

基板传送方向
机器B
机器B
* 有托盘交换器
* 没有特殊吸嘴A
机器A
* 没有托盘交换器
* 有特殊吸嘴A
* 越位容许高度差为1mm
机器A
机器设置环境
67301-S1-00
1. 通过「对象」栏的选择框设置时
如下图所示，删除「托盘式」和「44mm 带式」的「对象」栏选择框中的勾号，可以使其排除在越位容许高度差的执行对象
之外。但，此时所有盘装元件和使用 44mm 带式的元件全部被排除在执行对象之外。
执行对象的设置方法
66339-S1-00
3-15
3

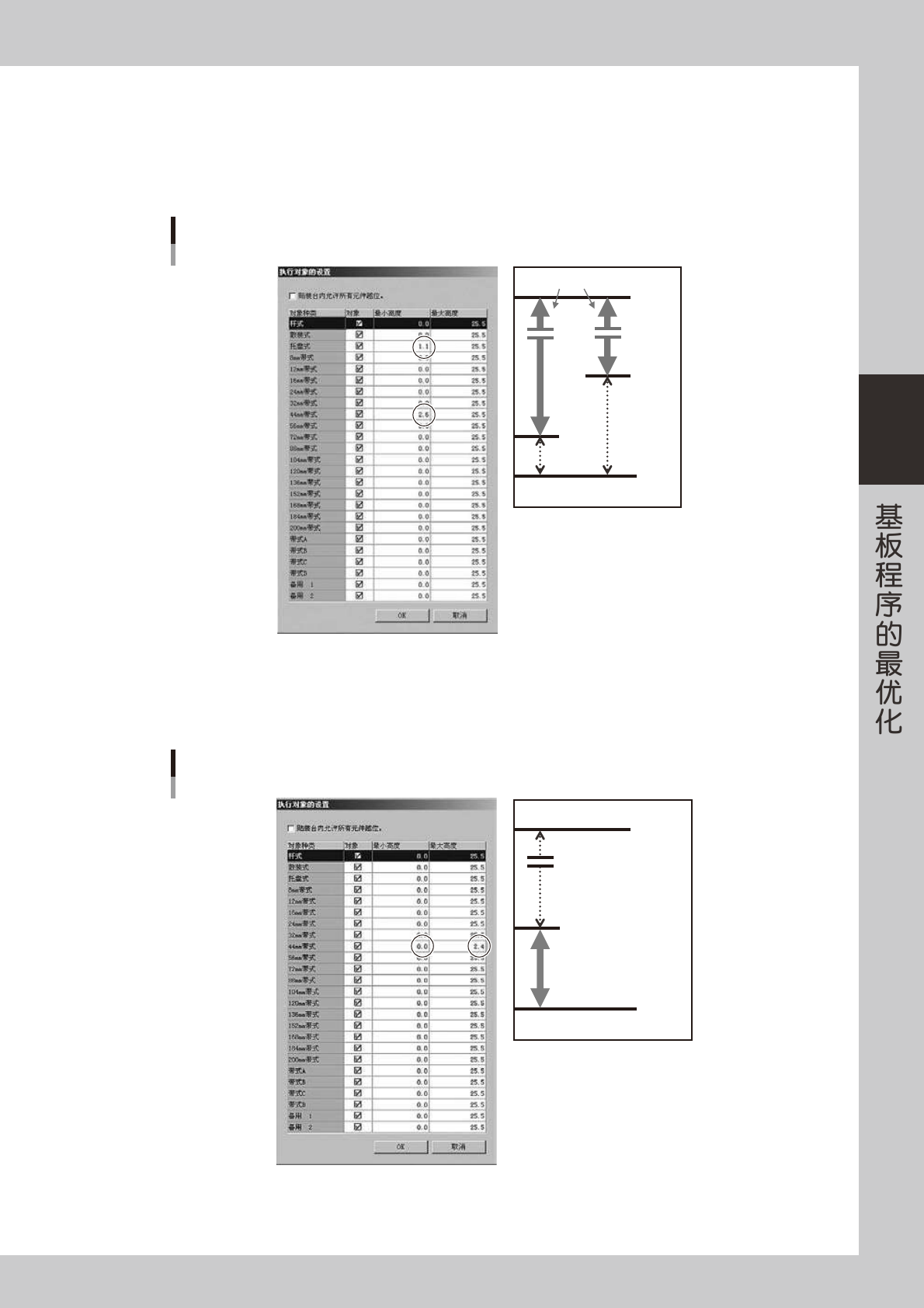

2. 使用「最小高度」、「最大高度」设置时
按照下图所示设置，将元件高度为 1mm 的盘装元件和元件高度为 2.5mm 的使用 44mm 带式的元件排除在越位容许高度差的执
行对象之外。
‧
将「托盘式」的「最小高度」设置为「1.1」( 则，高度为 1mm 的盘装元件被排除在执行对象之外 )
‧
将「44mm 带式」的「最小高度」设置为「2.6」( 则，高度为 2.5mm 的使用 44mm 带式的元件被排除在执行对象之外 )
25.5mm
2.6mm
1.1mm
0.0mm
托盘式 44mm带式
此范围为要执行的对象范围
对象
对象
对象外
对象外
执行对象的设置方法
66340-S1-00
接下来，按照下图所示设置，将使用 44mm 带式的 2mm 元件设置为执行对象，2.5mm 元件排除在执行对象之外。
‧
将「44mm 带式」的「最小高度」设置为「0.0」( 则，高度为 2mm 的使用 44mm 带式的元件为执行对象 )
‧
将「44mm 带式」的「最大高度」设置为「2.4」( 则，高度为 2.5mm 的使用 44mm 带式的元件被排除在执行对象之外。)
25.5mm
2.4mm
0.0mm
44mm带式
此范围为要执行的对象范围
此范围被排除在执行对象之外
执行对象的设置方法
66341-S1-00
