1-39 1 5.2.5 随机球栅的基准球自动设置功能 ■随机球栅编辑画面 在已输入球位置信息的状态下，点击自动分配基准球按钮，会自动决定基准球并刷新基准球的位置。 基准球位置 自动分配基准球按钮 基准球位置 66125-S1-00 自动设置后，基准球位置被刷新 基准球位置 66126-S1-00
1-38
1
2. 校正类型为倒装芯片时
1

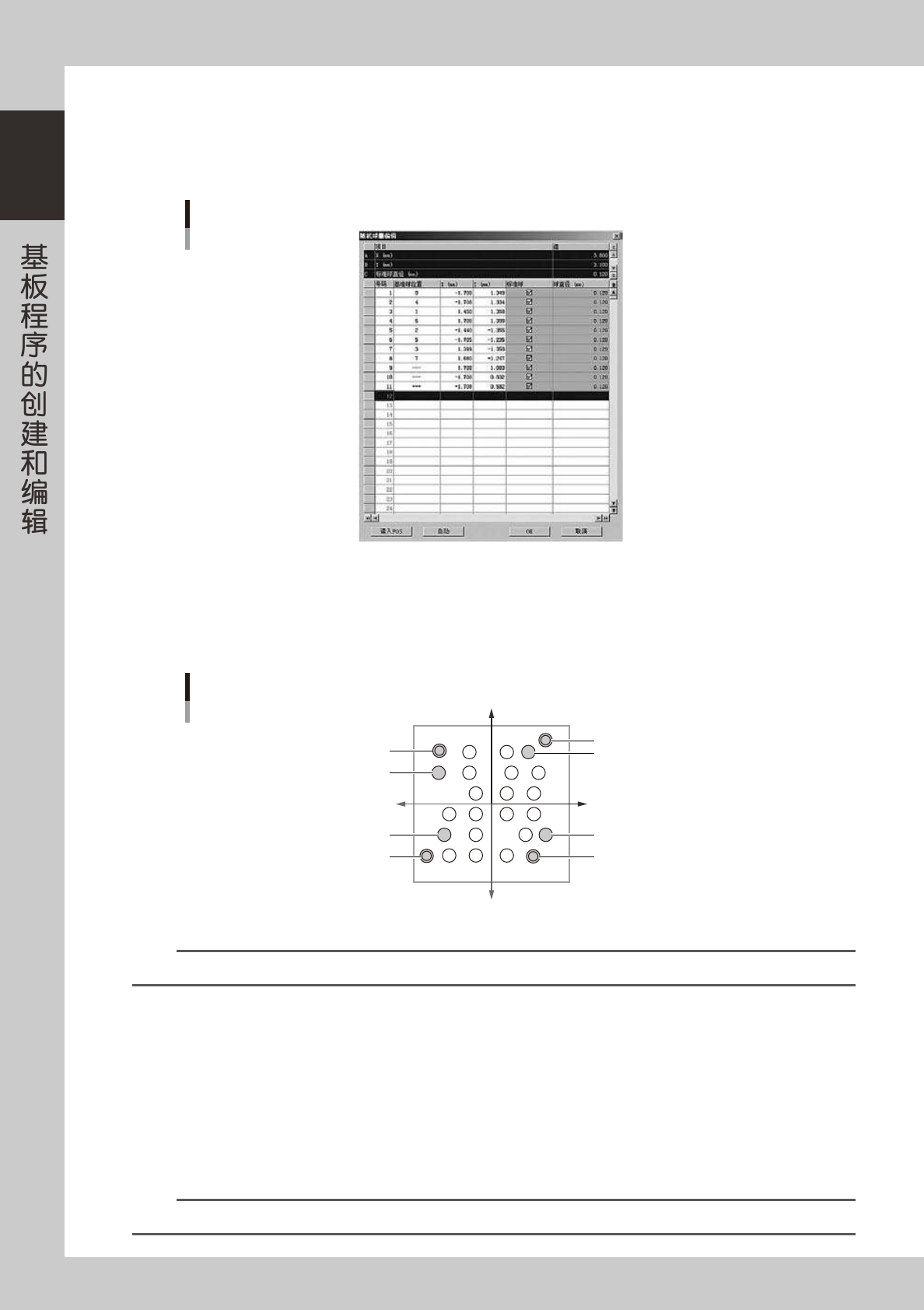

打开随机球栅编辑画面。
点击工具栏的 [ 球编辑 ] 按钮。打开随机球栅编辑画面。
随机球栅编辑画面
66124-S1-00
2
设置基准球位置。
如下图所示，尽量将左上、右上、左下、右下各部分外侧位置上的球设置为基准球。选择哪个球并不重要。
将基准球位置栏设置为 0 〜 7。
Ｘ+
Ｙ+
Ｘ−
Ｙ−
b1
b: 基准球
b6
b7
b3
b0
b4
b5
b2
基准球位置
65118-S1-00
n
要点
基准球以外的栏选择「---」。
3
输入坐标。
准确输入元件中心坐标值。
4
输入球的尺寸。
输入上栏「C 标准球直径」。一般，登录球后，默认此球的尺寸。
5
保存数据。
编辑完随机球栅后，点击 [OK] 按钮退出。
参考
要删除或复制行时，可以选择行后点击鼠标右键，显示右键菜单，从中选择项目并执行。
1-39
1

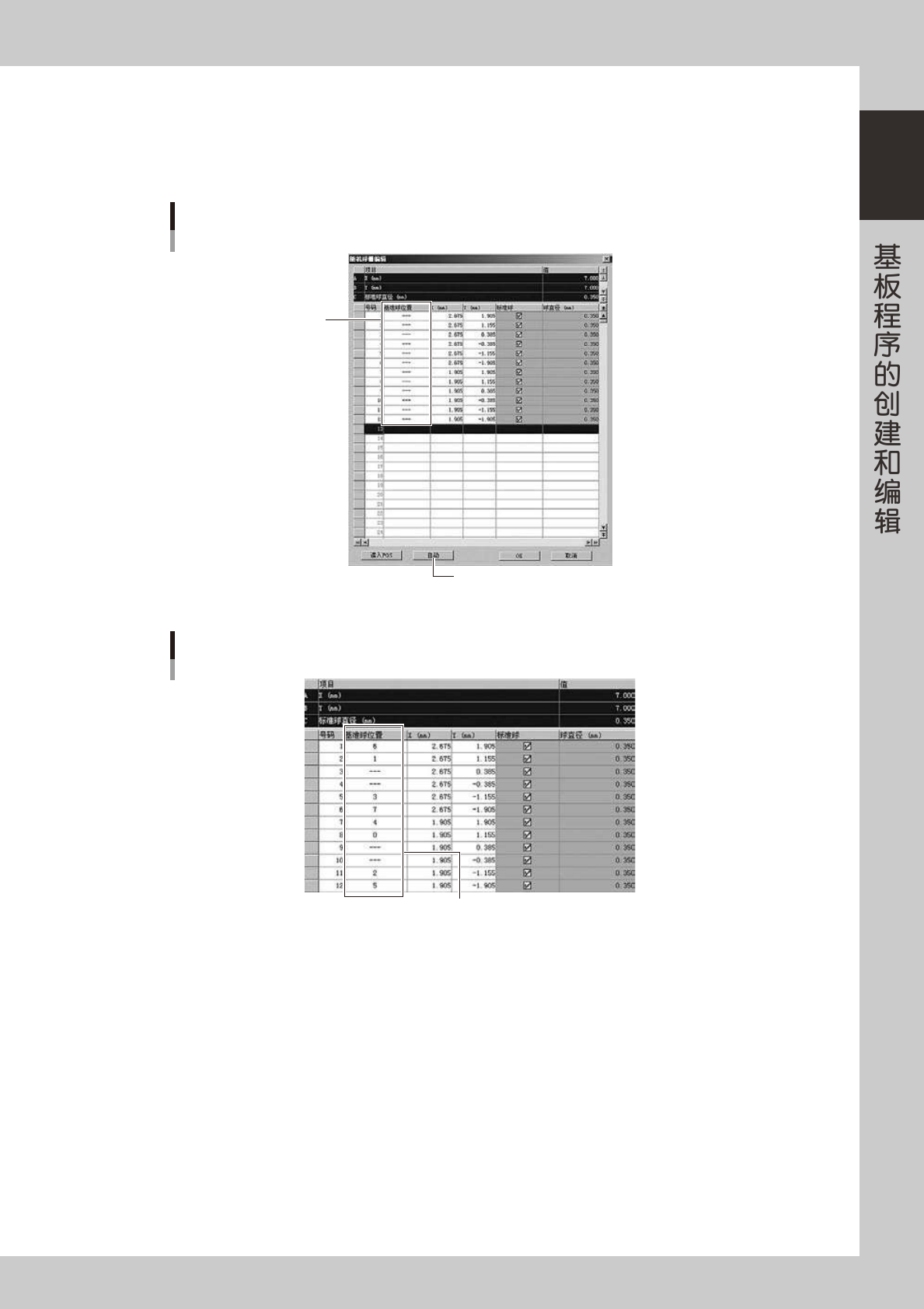

5.2.5 随机球栅的基准球自动设置功能
■随机球栅编辑画面
在已输入球位置信息的状态下，点击自动分配基准球按钮，会自动决定基准球并刷新基准球的位置。
基准球位置
自动分配基准球按钮
基准球位置
66125-S1-00
自动设置后，基准球位置被刷新
基准球位置
66126-S1-00
1-40
1

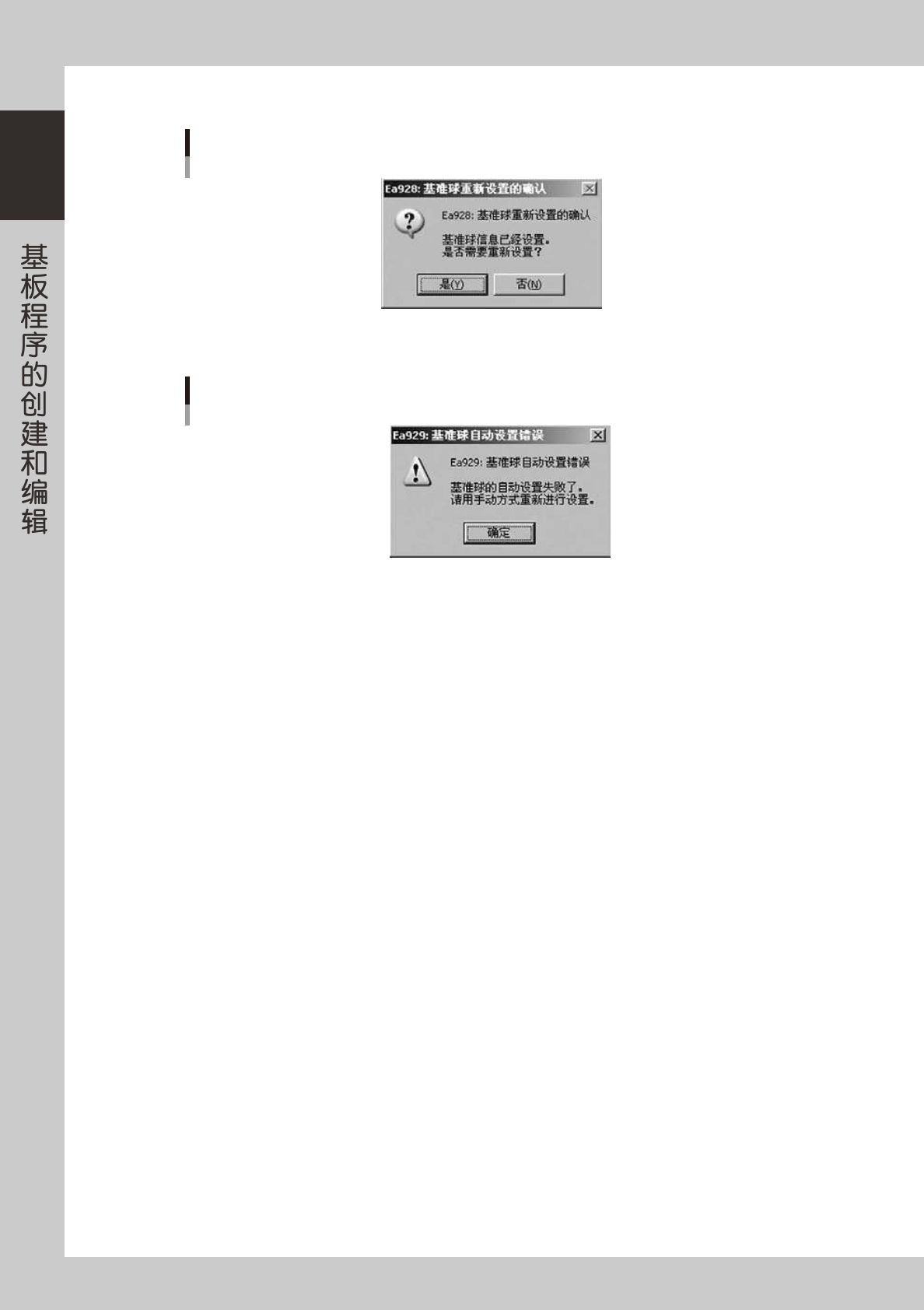

在已设置基准球的状态下，如点击自动分配基准球按钮，会显示 Ea928 ：基准球重新设置的确认画面。
基准球重新设置的确认画面
66127-S1-00
没能自动设置基准球时，显示 Ea929 ：基准球自动设置错误画面。此时，必须手动进行设置。
基准球自动设置错误
66128-S1-00
发生 Ea929 ：基准球自动设置错误的条件，如下所示 ：
‧
球信息不满 4 个时。
