1-85
1
■匹配命令
匹配命令与旧版本相同。以哪种条件进行匹配的设置，在逆匹配命令中也同样有效。匹配条件，会显示在对话框中。
数据库匹配
66162-S1-00
■设置方法
要使用此功能，必须在「选项设置」画面进行设置。打开「选项设置」画面的「数据库」选项卡。在画面内数据
库匹配条件栏选择条件。
选项设置
66163-S1-00
■注意事项
‧
没有特别需要注意的事项。
1-86
1
7.4 数据库逆匹配功能
以正在基板编辑器编辑的基板的所有元件数据为对象，以元件名为关键词，如元件数据库号码 1001 号之后有同名
元件存在时，则将基板的元件数据登录至元件数据库的功能，称为数据库逆匹配功能。
数据库逆匹配
66164-S1-00
‧
选择菜单后，显示警告对话框。
‧
在警告对话框，可以指定是否将没有同名数据的元件登录在数据库 1001 号之后。
‧
可以从警告对话框执行数据库逆匹配。
‧
执行数据库逆匹配后，元件数据库即时变更。
■前提条件
‧
必须先设置元件信息的元件名。( 元件名栏为空栏时，不会对此栏进行匹配。)
■菜单的选择
‧
选择「工具 (T)」-「数据库支持 (B)」-「数据库匹配 (M)」-「基板→数据库 (W)」
菜单的选择
66165-S1-00
1-87
1

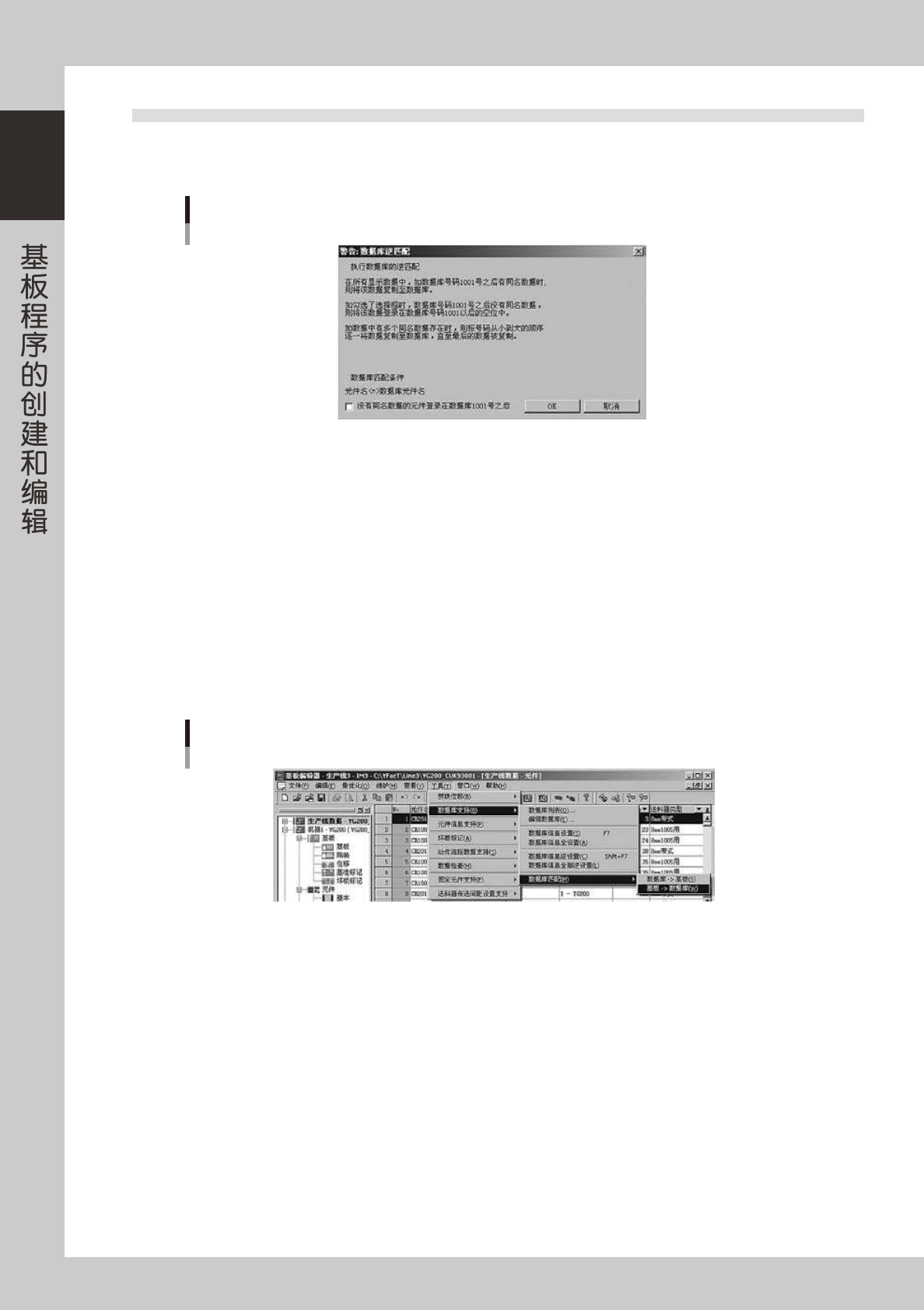

■警告对话框
‧
选择菜单命令后，显示如下所示的警告对话框。
‧
在此对话框，可以指定是否将「没有同名数据的元件登录在数据库 1001 号之后」。
‧
在警告对话框按下 [OK] 按钮，则显示执行对话框。
警告对话框
66166-S1-00
■「没有同名数据的元件登录在数据库 1001 号之后」
选择框
将没有同名数据的元件登录在数据库 1001 号之后的空位中，并将所登录的数
据库号码输入此元件的元件信息画面的「数据库号码」栏中。
勾选 登录至数据库。
不勾选 不登录至数据库。
■执行
‧
按执行对话框的 [ 开始匹配 ] 按钮，开始执行匹配。
执行对话框
66167-S1-00
