2-25 2 6.2 形状参数 选择「形状」选项卡，可以设置下列形状参数。 形状参数 66219-S1-00 形状类型 形状类型有以下 5 种，对照使用的标记从下拉框中选择。 形状类型 说 明 例 圆 正方形，长方形 正三角形 特殊形状 角检出 标记形状为圆形时选择。 标记形状为正方形、长方形时选择。 标记形状为正三角形时选择。 标记形状为圆、正方形、长方形、正三角形以外的一个整体形状时选择。 将图样等的角部作为标记检出时选择。 形状…
2-24
2
4

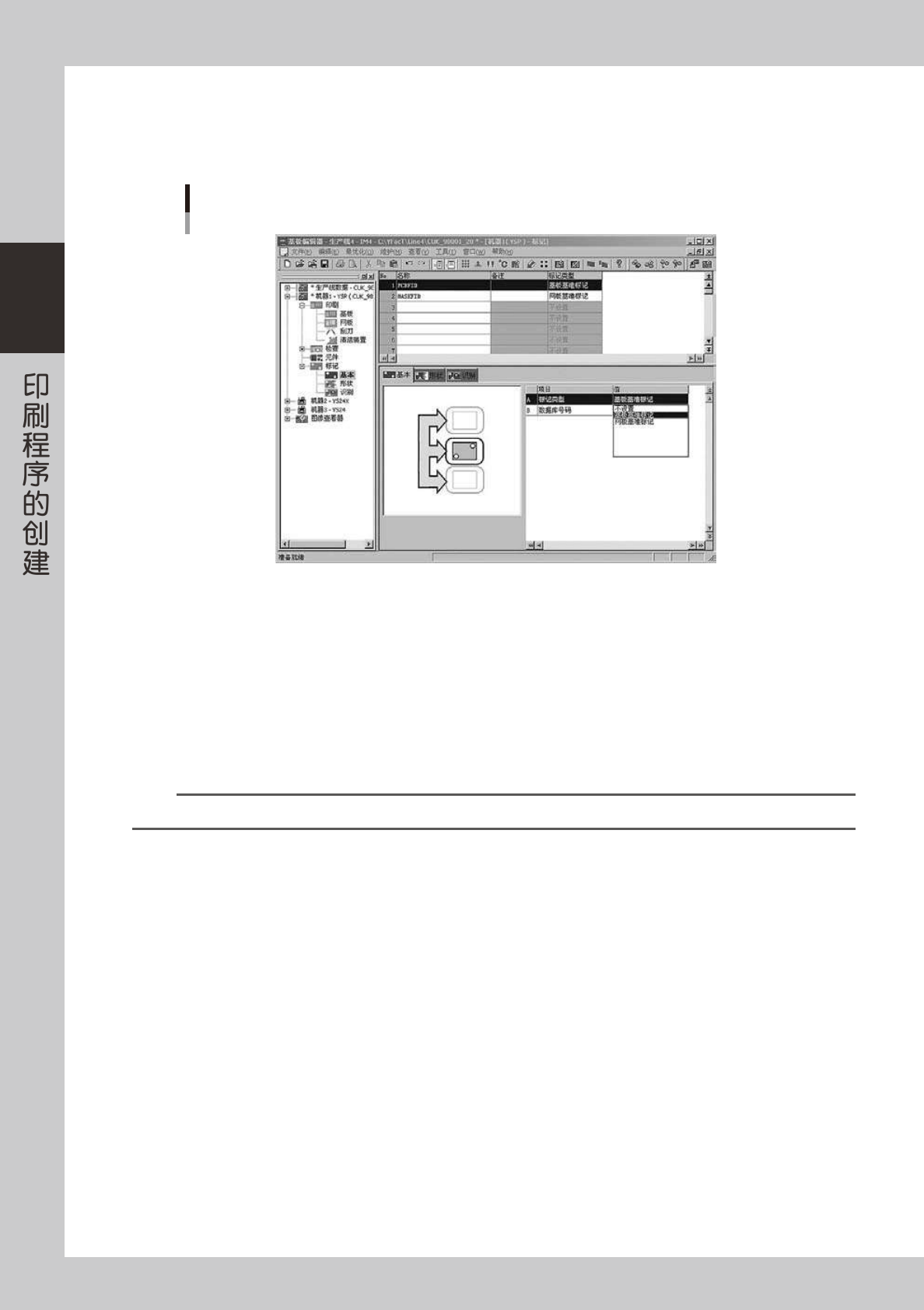

设置「基本」选项卡的「标记类型」。
创建基板基准标记时将标记类型设置为「基板基准标记」，创建网板基准标记时将标记类型设置为「网板
基准标记」。
「标记类型」的设置
66218-S1-00
5
设置各项参数。
选择「形状」、「识别」选项卡，分别在各选项卡画面的列表中设置各项参数。( 参阅本章「6.2 〜 6.3」)。
6
反复上述操作。
对基准标记中使用的全部标记执行上述操作。
7
保存数据。
从「文件 (F)」菜单选择「保存基板程序 (S)」或「将基板程序另存为 (A)」。
参考
按工具栏的 [ 基板保存 ] 按钮，也可以覆盖保存基板程序。
2-25
2

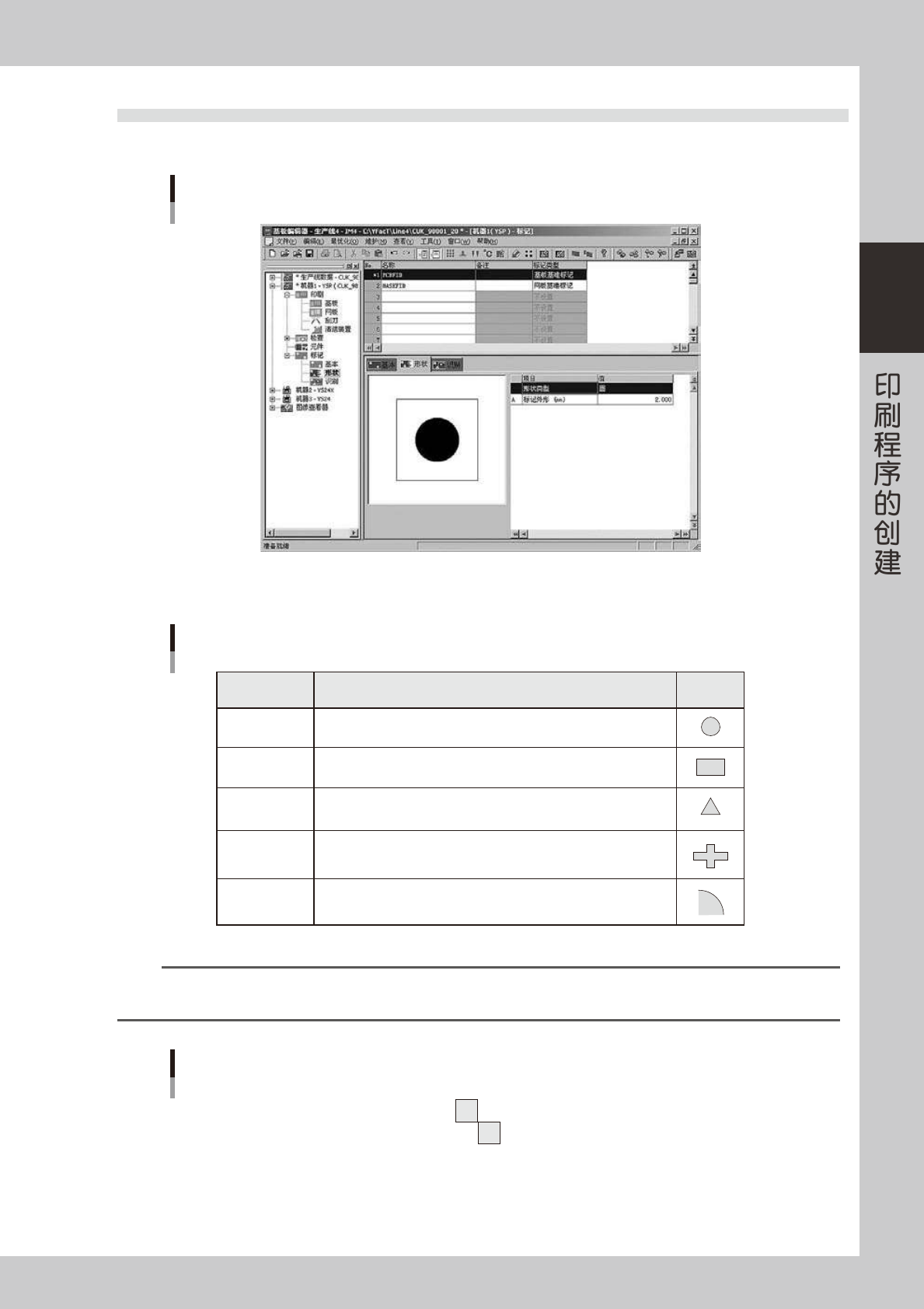

6.2 形状参数
选择「形状」选项卡，可以设置下列形状参数。
形状参数
66219-S1-00
形状类型
形状类型有以下 5 种，对照使用的标记从下拉框中选择。
形状类型 说 明 例
圆
正方形，长方形
正三角形
特殊形状
角检出
标记形状为圆形时选择。
标记形状为正方形、长方形时选择。
标记形状为正三角形时选择。
标记形状为圆、正方形、长方形、正三角形以外的一个整体形状时选择。
将图样等的角部作为标记检出时选择。
形状类型
65215-S1-00
参考
如下图所示，两个以上标记组合为一个标记使用时，可以将其作为图样登录。此时「形状类型」在识别时将被忽略，因此设置为任
何类型都没关系。
图样形状的示例
65216-S1-00
2-26
2

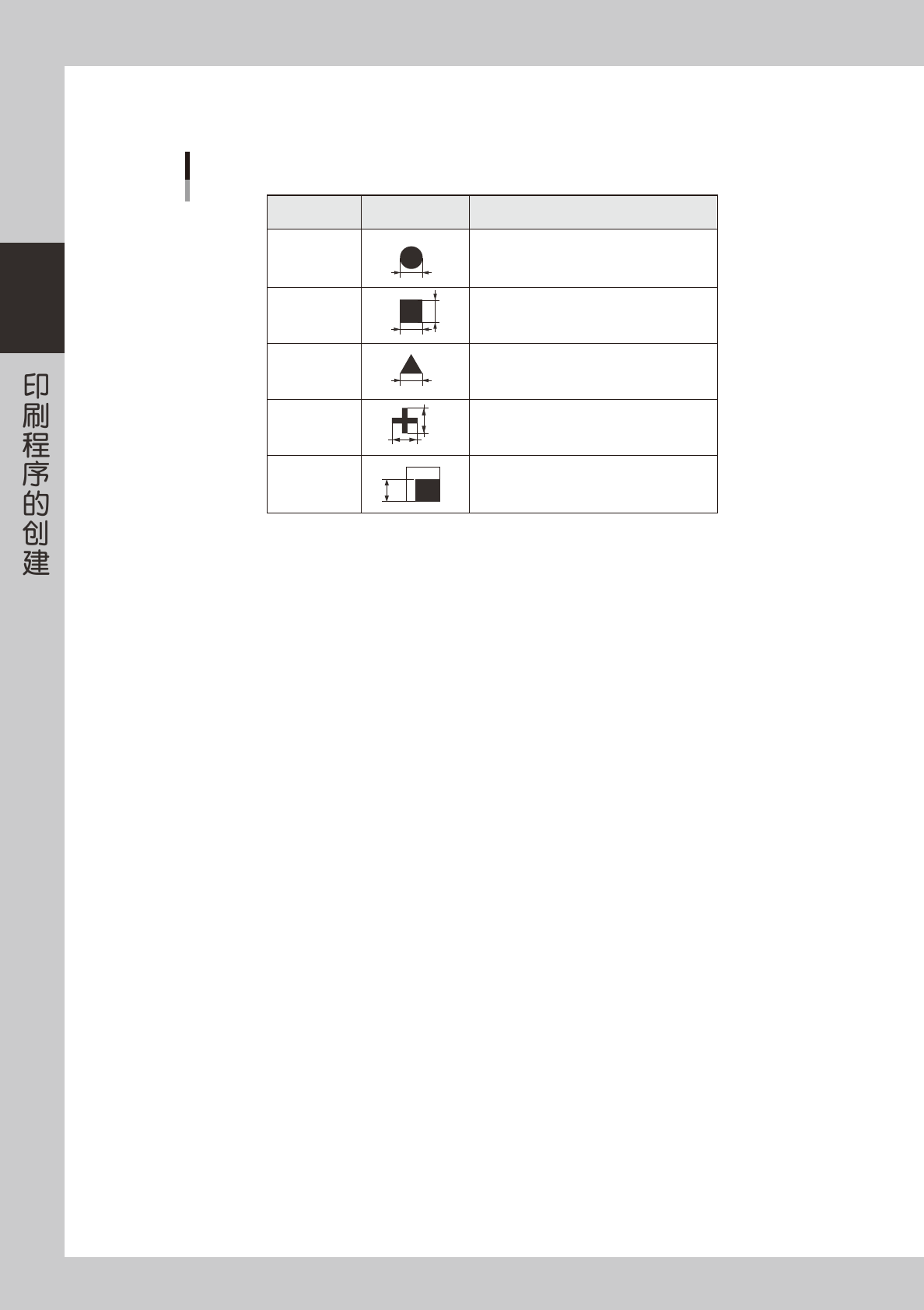

A、B: 标记外形 X、Y
输入标记的外形尺寸。参照下表，输入用直尺等测量得到的准确数值。
例 标记外型 形状类型
X
X
Y
Y
输入直径的长度
输入各边的长度
输入一边的长度
在「标记外形X」中输入X的长度，
在「标记外形Y」中输入Y的长度。
标记检出范围内显示的两条边中，
输入短边的长度
圆
正方形、长方形
正三角形
特殊形状
角检出
标记外形
65217-S1-00
C: 标记面积
此参数只有在「形状类型」被设置为「特殊形状」时才显示。标记面积的输入单位为 mm
2
。
D: 标记周长
此参数只有在「形状类形」被设置为「特殊形状」时才显示，标记周长的输入单位为 mm。
