2-9
2
同一批基板存在整个向同一方向伸展或歪斜的现象，或者只有基板基准位置存在向同一方向伸展或歪斜的现象时，
即使通过目测偏移量的调整保证了印刷精度，但在印刷检查结果中仍会出现整个印刷位置偏移的现象。此时 , 如使
用「基板歪斜校正」功能，在以印刷基板为基准执行的印刷检查结果 ( 锡膏位置 ) 的基础上，在全部检查坐标上加
上偏移量，就能正确地判定印刷位置。

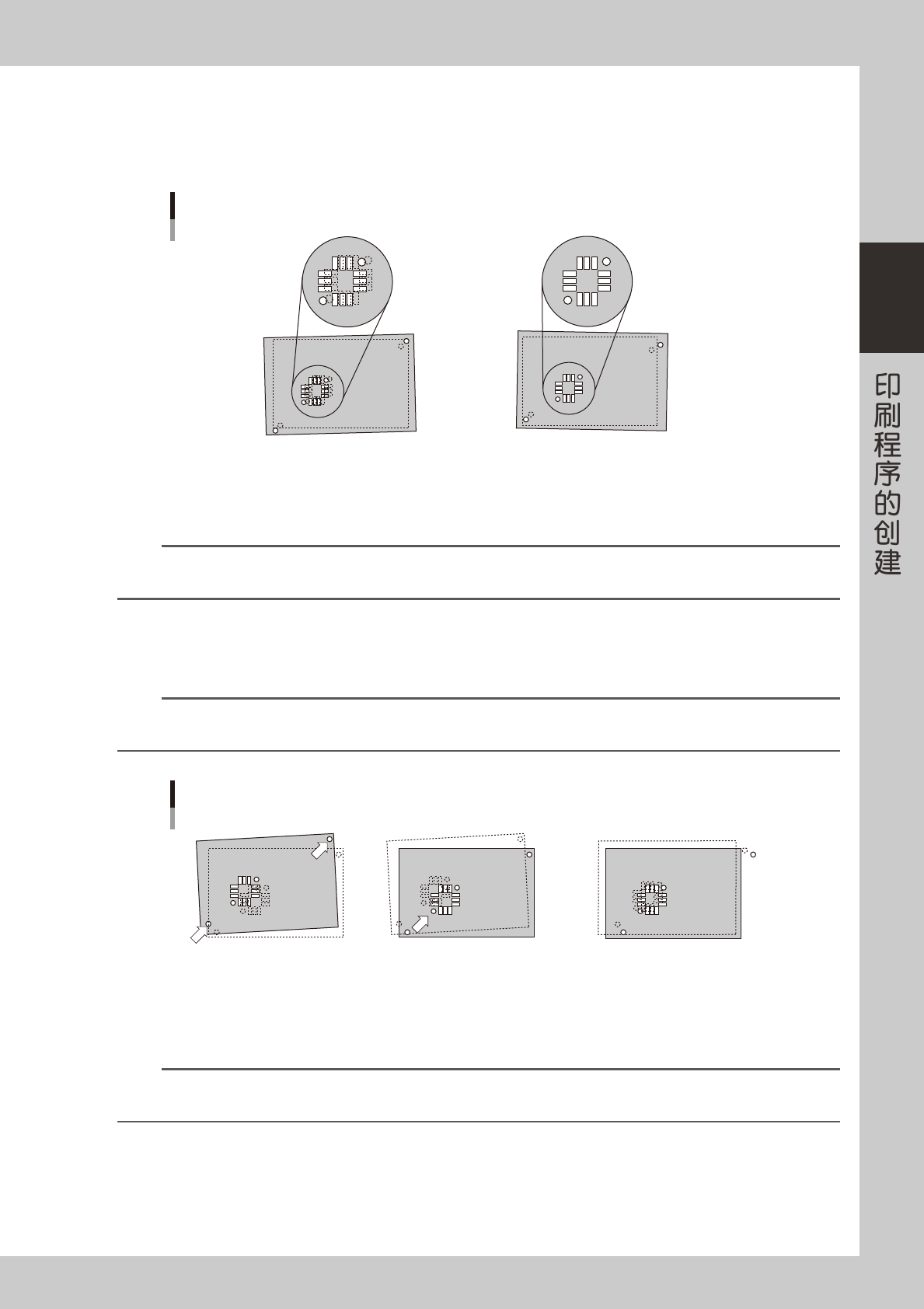

基板歪斜校正功能
1 如基板基准标记存在伸展和歪斜现象，
就无法正确校正因固定基板所引起的
偏移量，从而导致印刷检查结果出现
整个位置偏移。
2 通过印刷检查相机识别图样上印刷
精度高的锡膏面后，将偏移量反馈
到印刷检查位置。
(整体偏移)
65204-S1-00
n
要点
取得歪斜校正值需执行印刷检查，必须预先创建印刷检查数据。为了检出整个基板的正确印刷位置，必须尽可能多地登录印刷检查
对象。( 关于印刷检查的详细内容，参阅另册「印刷检查功能」手册。)
● 局部基准标记
如果印刷存在伸展、歪斜等参差不齐现象的同 1 批基板时，通过识别要重点确保印刷精度的位置附近的标记，可以稳定重点
位置的印刷精度。
参考
使用局部基准标记后的位置校正值，可以用于印刷位置的计算，还可以在装有印刷检查装置 ( 选配 ) 的印刷机上执行印刷检查时用
于印刷检查位置的计算。
基板基准标记和局部基准标记
基板基准标记
基板基准标记
局部基准标记
3. 如基板不存在伸展和歪斜现象，就不
会发生局部基准标记的识别偏移。如
基板存在伸展和歪斜现象，则将局部
基准标记的识别偏移量(仅限XY方向)
直接加入基板基准标记校正量中。
2. 根据基板基准标记的识别结果，校正
因固定基板所引起的偏移后，在预先
登录的局部基准标记位置上识别标记。
1. 识别基板基准标记，对因固定
基板所引起的偏移计算其校正
量。
65205-S1-00
参考
如要重点确保基板上多个位置的印刷精度，可使用各自的局部基准标记，也就是将各个局部基准标记的识别偏移量平均值作为校正
量使用。
2-10
2

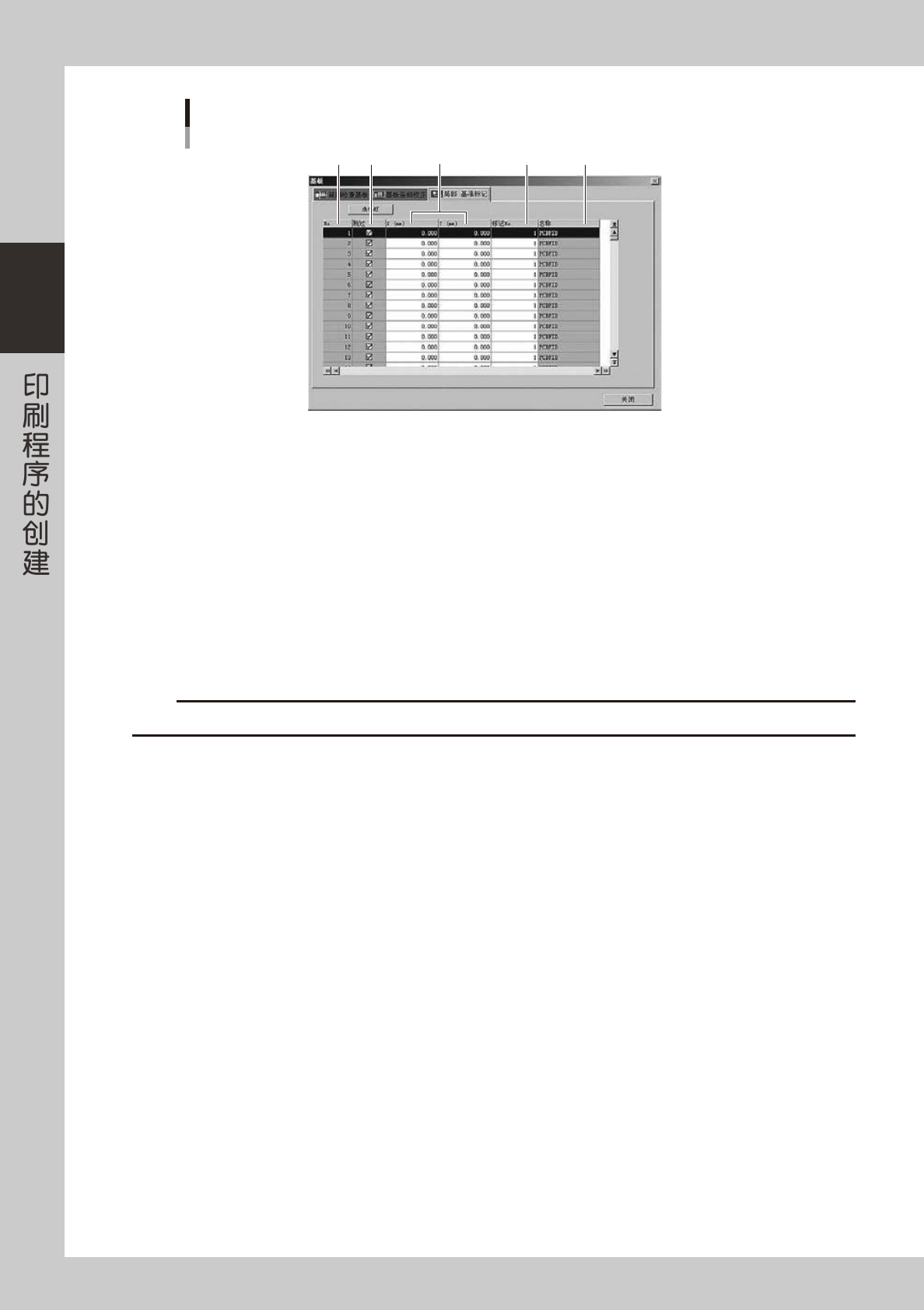

局部基准标记的设置
1 2 3 4 5
66208-S1-00
1. No.
显示局部基准标记的号码。
2. 跳过
选择执行还是跳过指定号码的局部基准标记功能。执行时删除选择框中的勾号。
3. X(mm)、Y(mm)
设置指定号码的局部基准标记的位置。坐标的基准位置与基板基准标记相同。
4. 标记 No.
为识别指定号码的局部基准标记，指定标记号码。
5. 名称
显示标记 No. 中指定的标记数据的名称。
c
注意
使用局部基准标记时必须使用基板基准标记。基板基准标记设置为「不使用」时，不能使用局部基准标记。
2-11
2

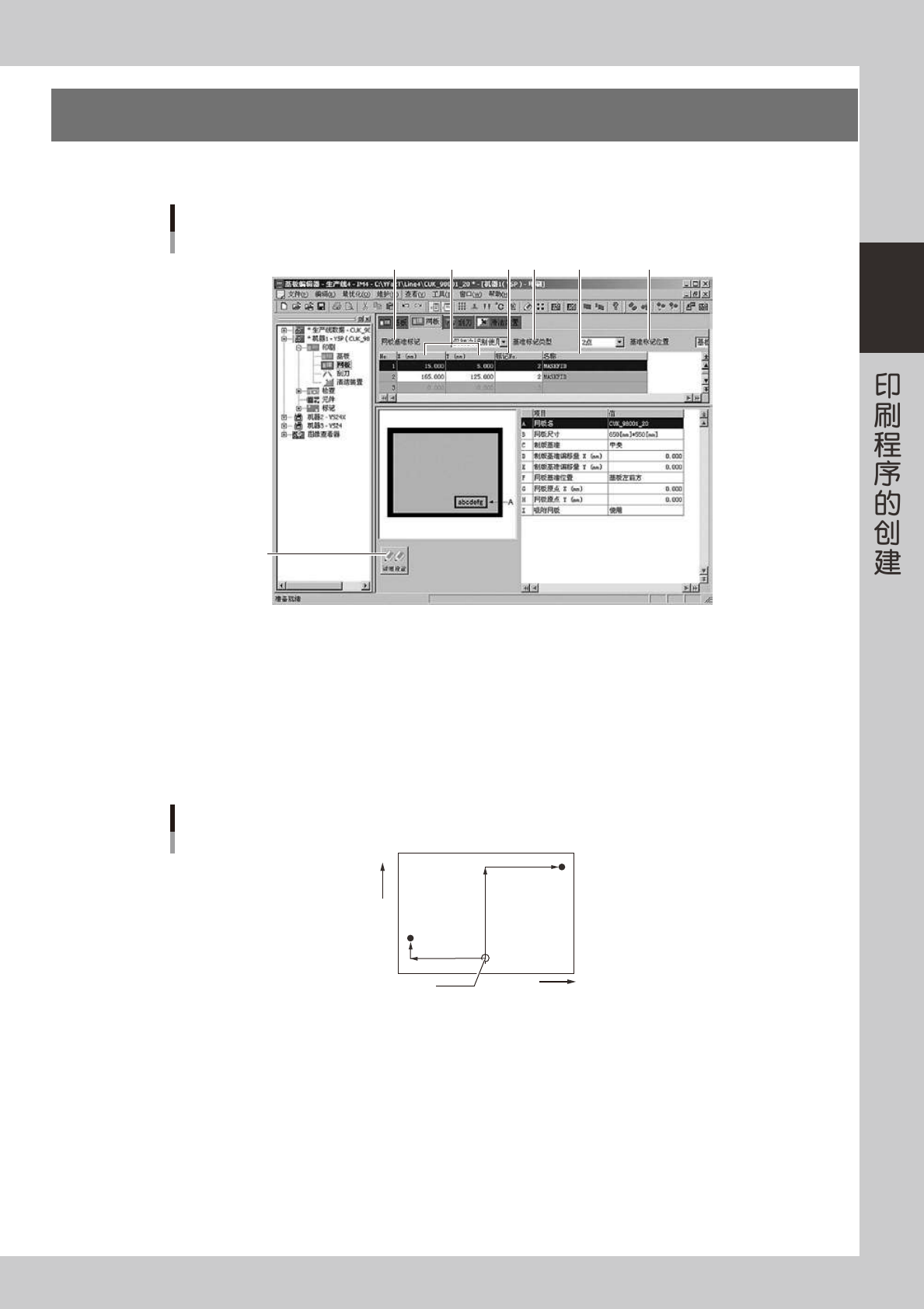

3.网板数据的设置
在「网板」画面确认和编辑下列项目。
「印刷」-「网板」画面
1 4 5 32 6
[详细设置]按钮
66209-S1-00
1. 网板基准标记
使用对位用基准标记时，选择「每次识别都使用」或「仅限初次识别使用」，不使用对位用基准标记时，设置为「不使用」。
如选择「每次识别都使用」，基板每传入一次就执行一次标记识别，如选择「仅限初次识别使用」，只对最初传入的基板进行
标记识别。
2. 基准标记类型
「网板基准标记」设置为「每次识别都使用」或「仅限初次识别使用」时，该「基准标记类型」( 要使用的标记数 ) 从「1 点」
〜「4 点」中选择，各标记的形状也可以不必相同。
网板基准标记类型
以2点为例
网板原点
标记1
(-X, Y)
标记2
(X, Y)
+X
+Y
65206-S1-00
