1-52 1 J: BGA 端子间距 N(mm) 输入视窗中 N(North) 处显示的端子间的距离。 K: BGA 端子间距 E(mm) 输入视窗中 E(East) 处显示的端子间的距离。 L: BGA 端子直径 (mm) 输入端子的直径。 M: 2 值化级别校正 BGA 端子元件时， 元件界限值无效。可由 2 值化级别校正替代。例如， 画面上的元件与实际元件相比， 白色发亮部分更多时， 输 入(＋)值 。 侧面图 BGA的形…
1-51
1

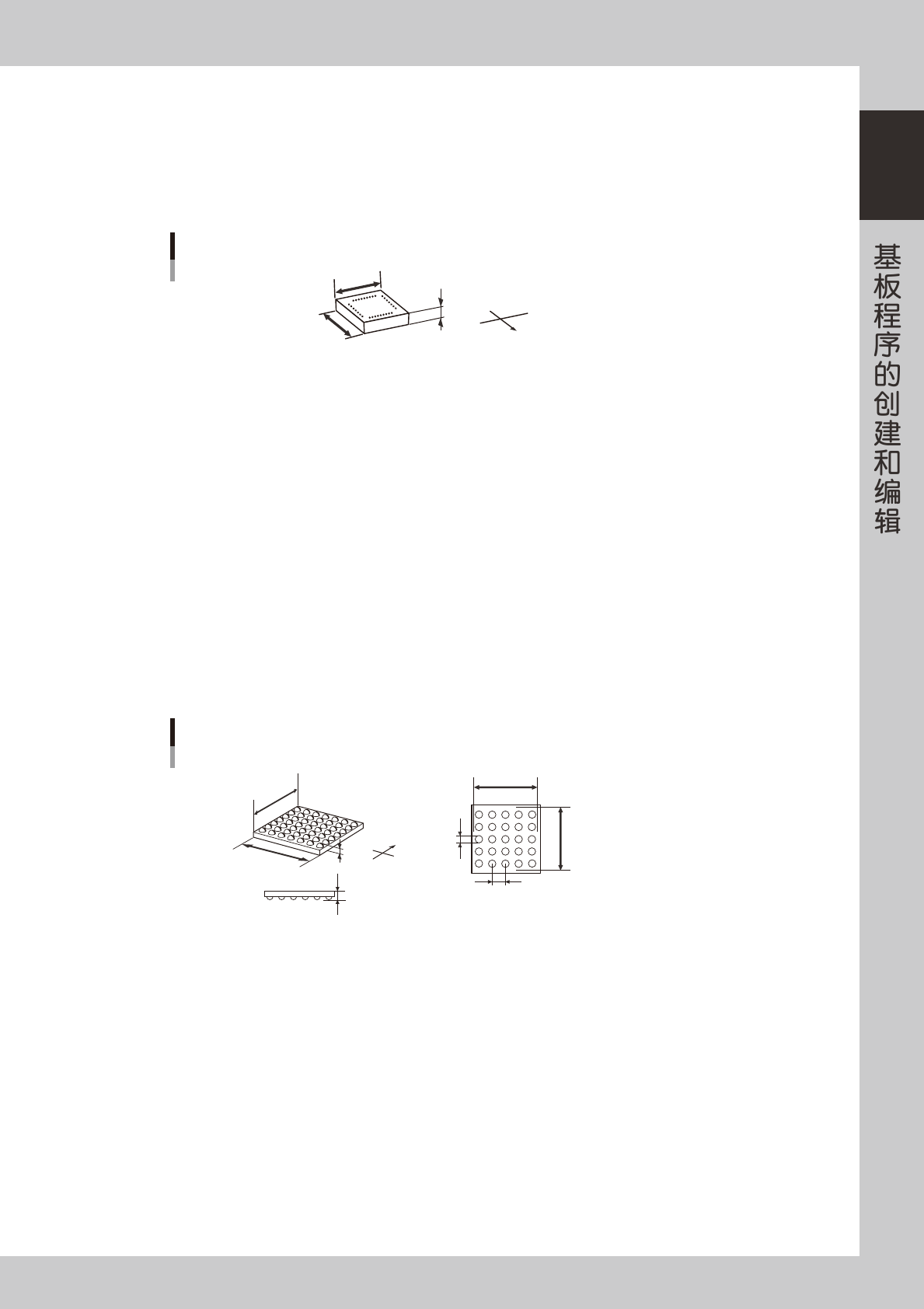

■倒装芯片
A、B:外形尺寸 (mm)
输入 CAD 数据等准确的数值 (mm)。
C: 外形尺寸元件厚度 (mm)
输入 CAD 数据等准确的数值 (mm)。
C
B
A
W
N
S
E
倒装芯片的形状参数
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
65125-S1-00
■简易 BGA 元件
A、B:外形尺寸 X、Y(mm)
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
C: 外形尺寸元件厚度
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
D: BGA 端子总数
输入元件上存在的端子总数。
E、F:BGA 端子列数 N、E
分别输入 NE 各个方向的端子列数。单边存在端子的列数不同时，输入端子数量最多的行的列数。
G: BGA 端子间距 (mm)
输入各端子间的距离。
H: BGA 端子直径 (mm)
输入端子的直径。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：BGA端子总数
E：BGA端子列数N
F：BGA端子列数E
G：BGA端子间距
H：BGA端子直径
仰视图
侧面图
简易BGA的形状参数
N
S
E
W
B
A
C
E
F
G
H
C
65126-S1-00

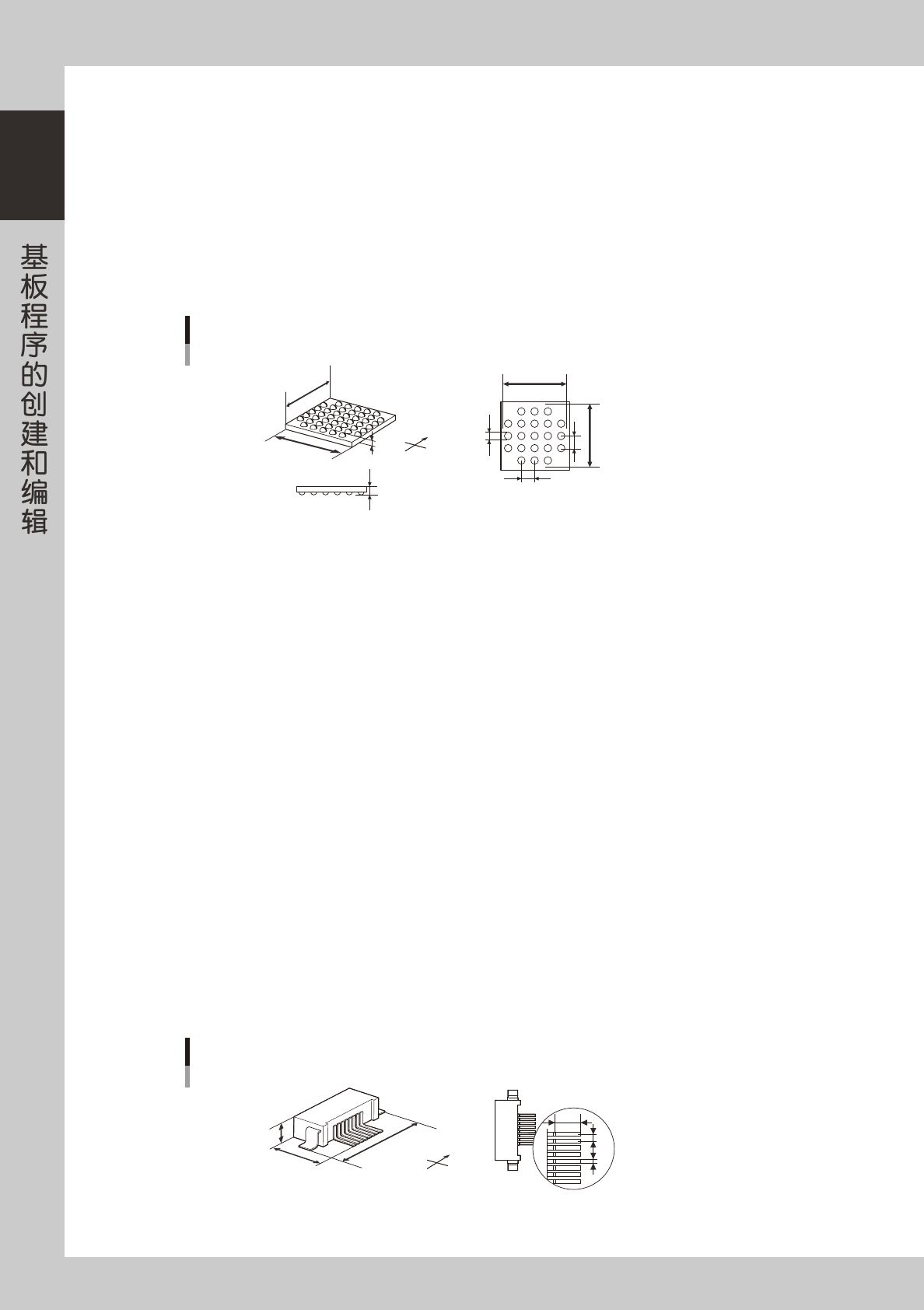

■BGA
A、B:外形尺寸 X、Y(mm)
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
C: 外形尺寸元件厚度 (mm)
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
D、E、F:元件中心歪斜量 X、Y、R
输入元件的中心与吸附位置的偏移量。
G: BGA 端子总数
输入元件上存在的端子总数。
H、I:BGA 端子列数 NE
分别输入 NE 各个方向的端子列数。单边存在的端子列数不同时，输入端子数最多的行的列数。
1-52
1
J: BGA 端子间距 N(mm)
输入视窗中 N(North) 处显示的端子间的距离。
K: BGA 端子间距 E(mm)
输入视窗中 E(East) 处显示的端子间的距离。
L: BGA 端子直径 (mm)
输入端子的直径。
M: 2 值化级别校正
BGA 端子元件时，元件界限值无效。可由 2 值化级别校正替代。例如，画面上的元件与实际元件相比，白色发亮部分更多时，
输入(＋)值。
侧面图
BGA的形状参数
N
S
E
W
B
C
H
I
J
L
C
K
仰视图
A
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
G：BGA端子总数
H：BGA端子列数N
I：BGA端子列数E
J：BGA端子间距N
K：BGA端子间距E
L：BGA端子直径
65127-S1-00
■接插件 E
A、B:外形尺寸 X、Y(mm)
输入用游标卡尺、千分尺等测得的包括引脚在内的外形尺寸的准确数值 (mm)。
C: 外形尺寸元件厚度
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
D 〜 F:元件中心歪斜量
要校正相对元件中心的引脚位置时输入。
G: 检出线位置
设置从引脚前端到内侧的哪个位置为检测引脚的检出线。
H: 检出线宽度
指定引脚检出线的宽度。引脚长度为 0.0 〜 0.3mm 的元件设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」，一般使用默认值。
I: 引脚根数 E
输入单边中存在的引脚根数。
J: 引脚间距 E(mm)
准确输入引脚间的距离。
K: 引脚宽度 E(mm)
准确输入引脚的宽度。
L: 反射引脚长度 E(mm)
输入识别时发亮部分引脚的长度。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
J：引脚间距
K：引脚宽度
L：反射引脚长
接插件E的形状参数
仰视图
S
N
W
E
B
C
A
L
J
K
65128-S1-00
1-53
1

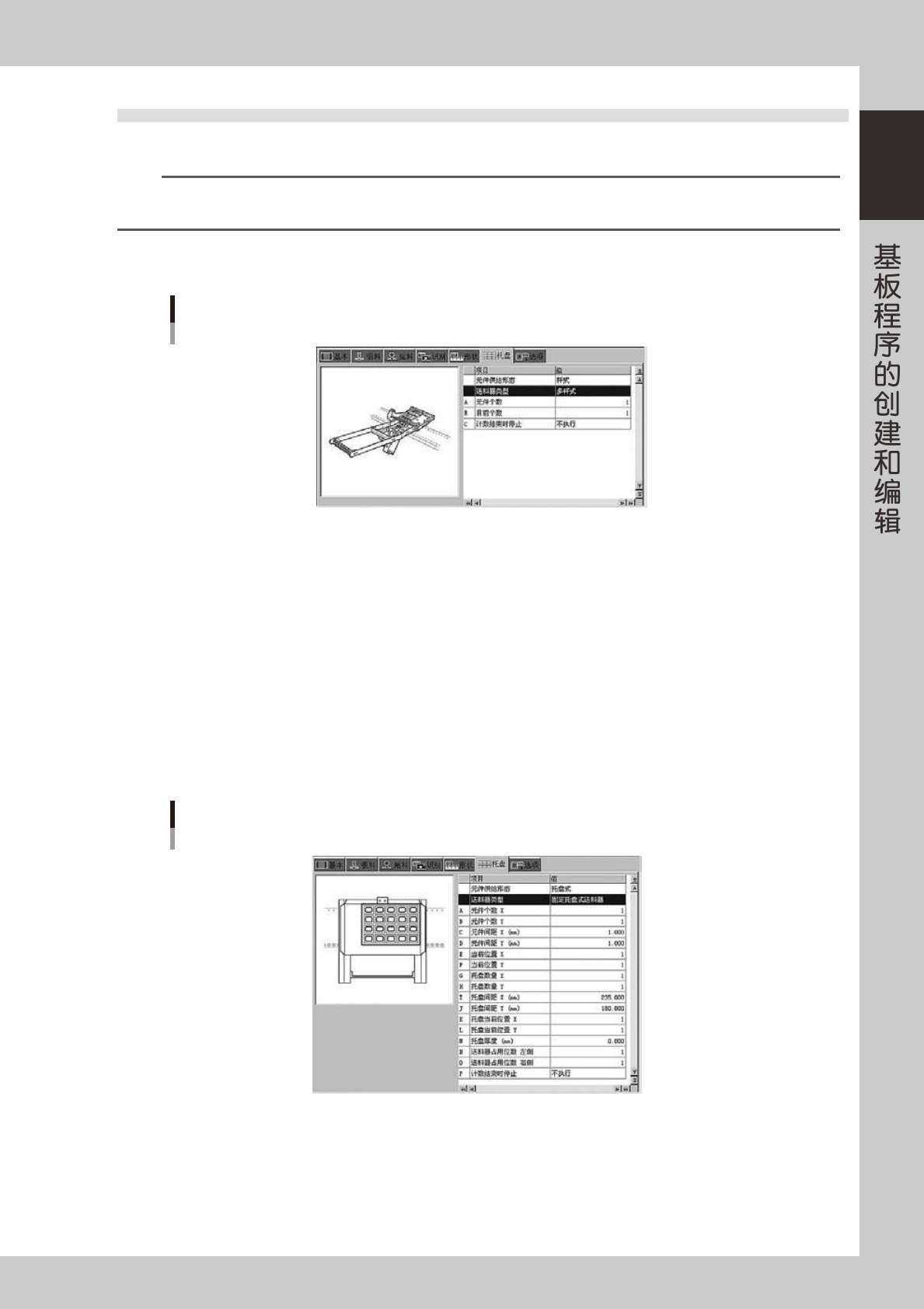

5.8 托盘参数
点击详细视图的「托盘」选项卡。
n
要点
此参数，只有将元件供给形态设置为「杆式」或「托盘式」，将送料器类型设置为「多杆式」、「宽幅多杆式」、「杆式 15mm」、「杆
式 20mm」或「固定托盘式送料器」、「外部托盘交换器」、「自动托盘交换器」时才有效。
1. 将元件供给形态设置为「杆式」时
托盘参数
杆式
66134-S1-00
A: 元件个数
输入 1 根料杆上存在的元件个数。
B: 目前个数
显示当前料杆已使用的元件个数。直接使用默认值。
C: 计数结束时停止
如设置为「执行」，当料杆上的元件被用去「元件个数」中设定的个数时，机器便自动停止运行。
一般设置为「不执行」。
2. 将元件供给形态设置为「托盘式」时
● 设置为固定托盘式送料器时的参数
托盘参数
固定托盘式送料器
66135-S1-00
A、B:元件个数 X、Y
设置托盘的 X、Y 方向各装入的元件个数。如图所示 , 托盘的元件个数 X 为「5」、元件个数 Y 为「4」。
C、D:元件间距 X、Y(mm)
设置元件以多少 mm 的间隔排列在托盘中。
