5-13 5 ASCII 4 设置「基板信息」( 基板尺寸 ) 的取得方法。 ■ 抽出各信息的基本流程 抽出各信息的基本流程 (1) 选择记录信息的文件 (2) 设置含信息的行的查找范围 (3) 设置从行范围抽出含信息的行的条件 (4) 设置从被选行的各单元格取出必要的信息 65502-S1-00 基板信息取得方法的设置 (1) (2) (4) (3) 66521-S1-00
5-12
5
ASCII
4. 指定坐标数据的基准位置 ( 原点 ) 和贴片机的基准位置 ( 原点 )。
指定 CAD 数据的原点在基板的哪个位置，和贴片机的原点位置。
右下角、左下角等是指基板角，右下基准孔、左下基准孔等基准孔是指从基板角向基板内侧移动 X:5mm、
Y:5mm 的位置。
左下角和左下基准孔
左下基准孔
左下角
5mm
5mm
65501-S1-00
向基准位置的偏移
66520-S1-00
如将坐标数据的基准位置 ( 原点 ) 选择为「自动」，则原点位置和偏移量 XY 的值就会按标记和元件全
都可以包含在基板范围内自动决定。
5. 完成上述指定后，按 [ 下一步 ] 按钮，依次显示「所含的内容」栏中被勾选的项目的设置画面。
以下的步骤，是假设「所含的内容」栏中所有项目都被勾选为前提介绍的。
5-13
5
ASCII
4
设置「基板信息」( 基板尺寸 ) 的取得方法。
■ 抽出各信息的基本流程
抽出各信息的基本流程
(1) 选择记录信息的文件
(2) 设置含信息的行的查找范围
(3) 设置从行范围抽出含信息的行的条件
(4) 设置从被选行的各单元格取出必要的信息
65502-S1-00
基板信息取得方法的设置
(1)
(2)
(4)
(3)
66521-S1-00
5-14
5
ASCII

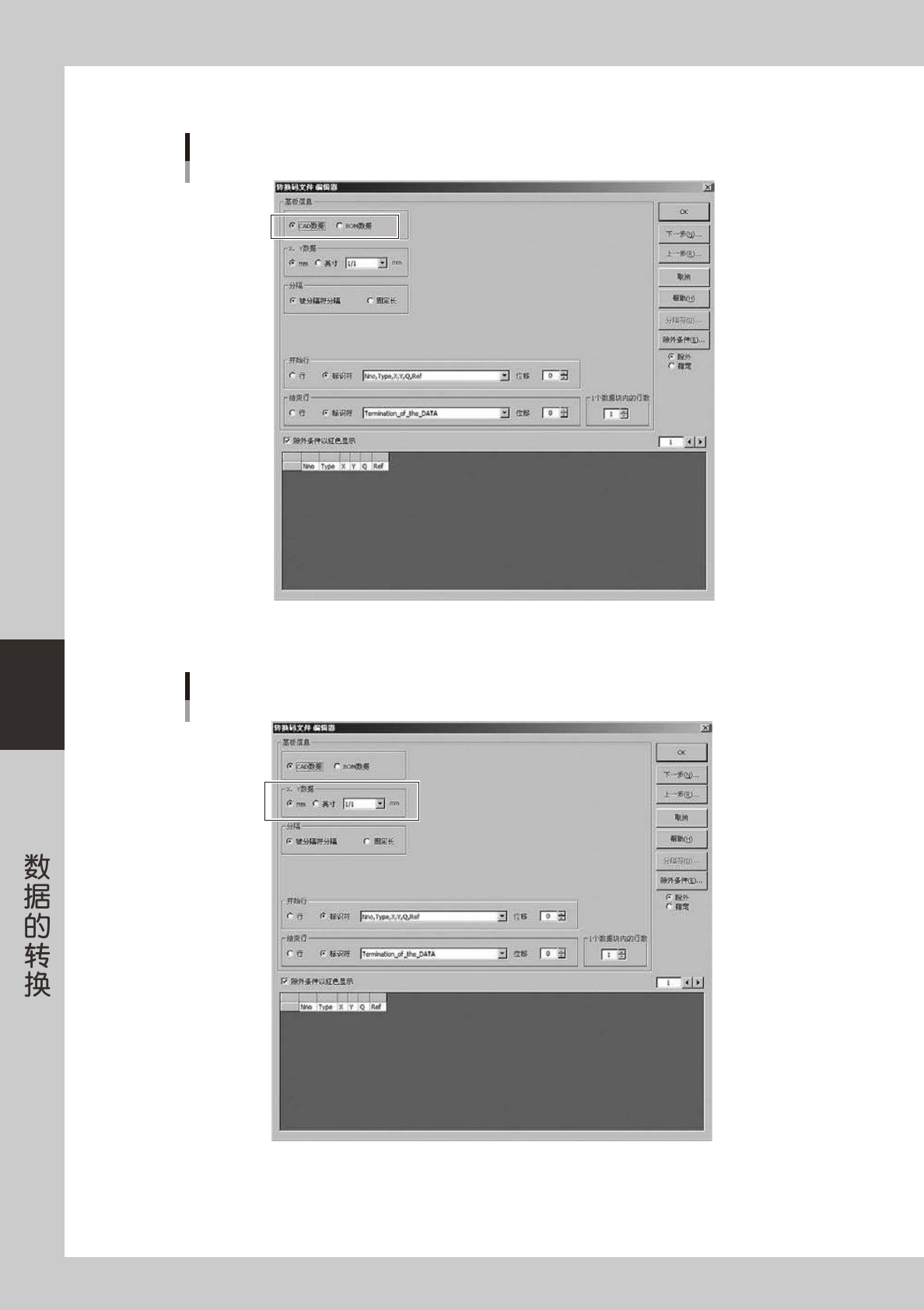

1. 首先设置基板信息是记录在 CAD 数据还是 BOM 数据中的。
数据的选择
66522-S1-00
2. 在「X、Y 数据」栏设置基板尺寸 ( 长、宽、高 ) 的单位。
基板尺寸的单位设置
66523-S1-00
