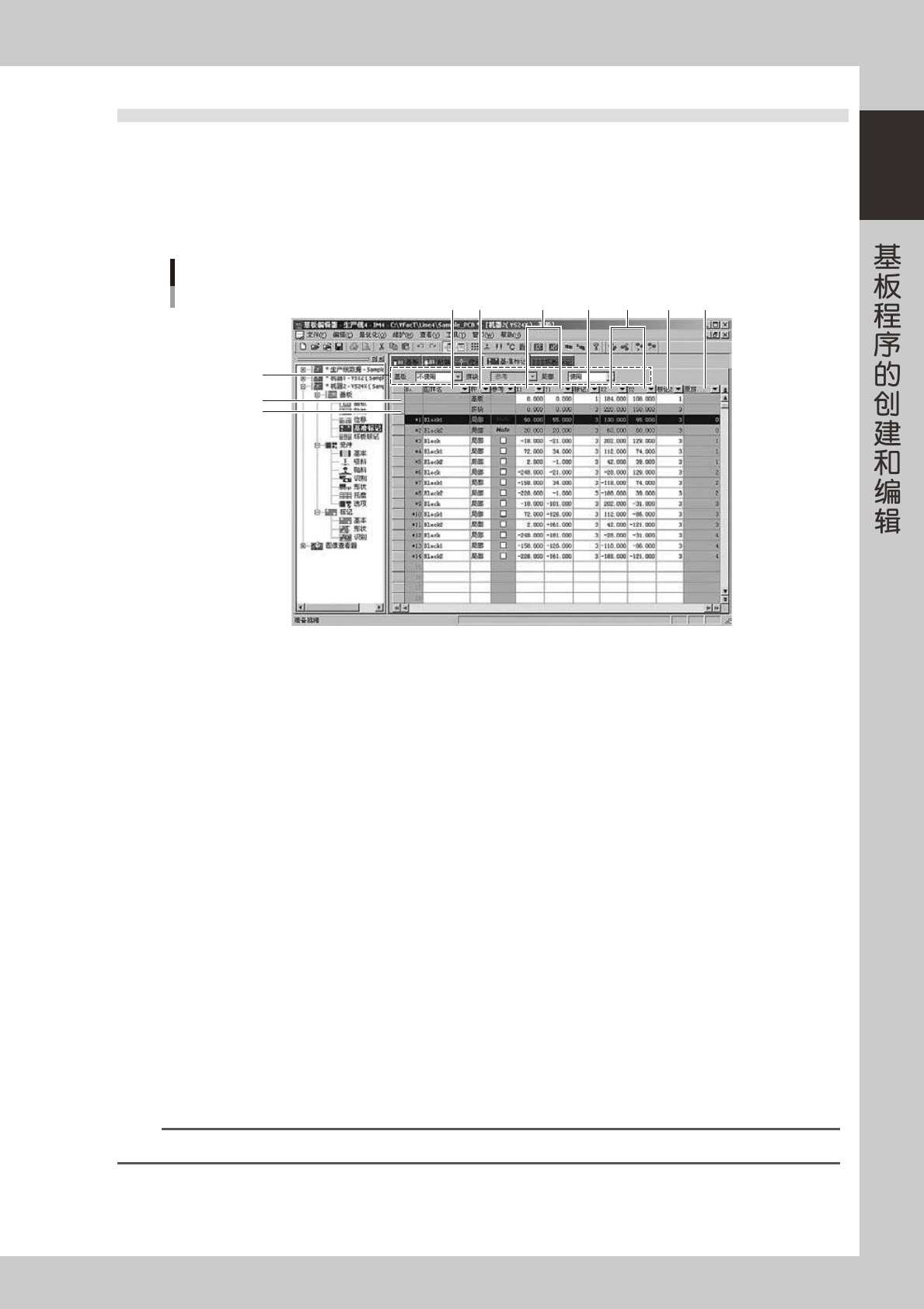

4.5 基准标记参数
打开树状视图「基板」-「基准标记」( 或主视图的「基准标记」选项卡 ) 画面。
基准功能，是对设置在基板上的基准标记进行识别，根据识别结果，对因基板的基准孔或外形加工误差、基板固
定装置所产生的误差以及基板局部变形进行校正的功能。要使用基准功能，必须先设置基准标记。基准标记以两
点或 4 点为 1 组，各个标记的形状也可以不相同。要使用基准标记数据，必须预先在标记信息中登录。( 参阅本章
「6. 建立标记信息」。)
4
1
5 6 87 9
2
3
基准标记参数画面
10
66113-S1-10
1. 基板、拼块、局部
基准功能大致分为以下 3 种，以基板为单位设置的「基板」基准，以拼块为单位设置的「拼块」基准，以贴装数据为单位设
置的「局部」基准。要使用时，从要使用的基准功能的下拉框中选择「使用」。
2. 基板
在参数列表的第 1 行，设置基板基准标记。
3. 拼块
在参数列表的第 2 行，设置拼块基准标记。
4. 图样名
输入基准标记的名称。( 第 1 行和第 2 行不能输入。)
5. 种类
在参数列表的第 3 行以下，指定局部基准标记功能的种类。从「局部」、「点」、「4 点局部主」、「4 点局部次」中选择。
6. X1、Y1
输入基准标记 1 的从基板原点开始的 XY 坐标值。
7. 标记 1
输入基准标记 1 使用的标记号码 ( 在标记信息中已登录的标记 )。
8. X2、Y2
输入基准标记 2 的从基板原点开始的 XY 坐标值。
9. 标记 2
输入基准标记 2 使用的标记号码 ( 在标记信息中已登录的标记 )。如与标记 1 相同，也可以输入「0」。
n
要点
此坐标数据的准确性直接影响贴装精度，建议输入准确的设计数据。
10.原拼块号码
执行拼块扩展 ( 有参考数据 ) 时，被扩展的各个拼块会自动被分配拼块号码，此栏显示该号码。有关拼块扩展 ( 有参考数据 )，
参照本章「8.1.3拼块位移的扩展」。
1-20
1

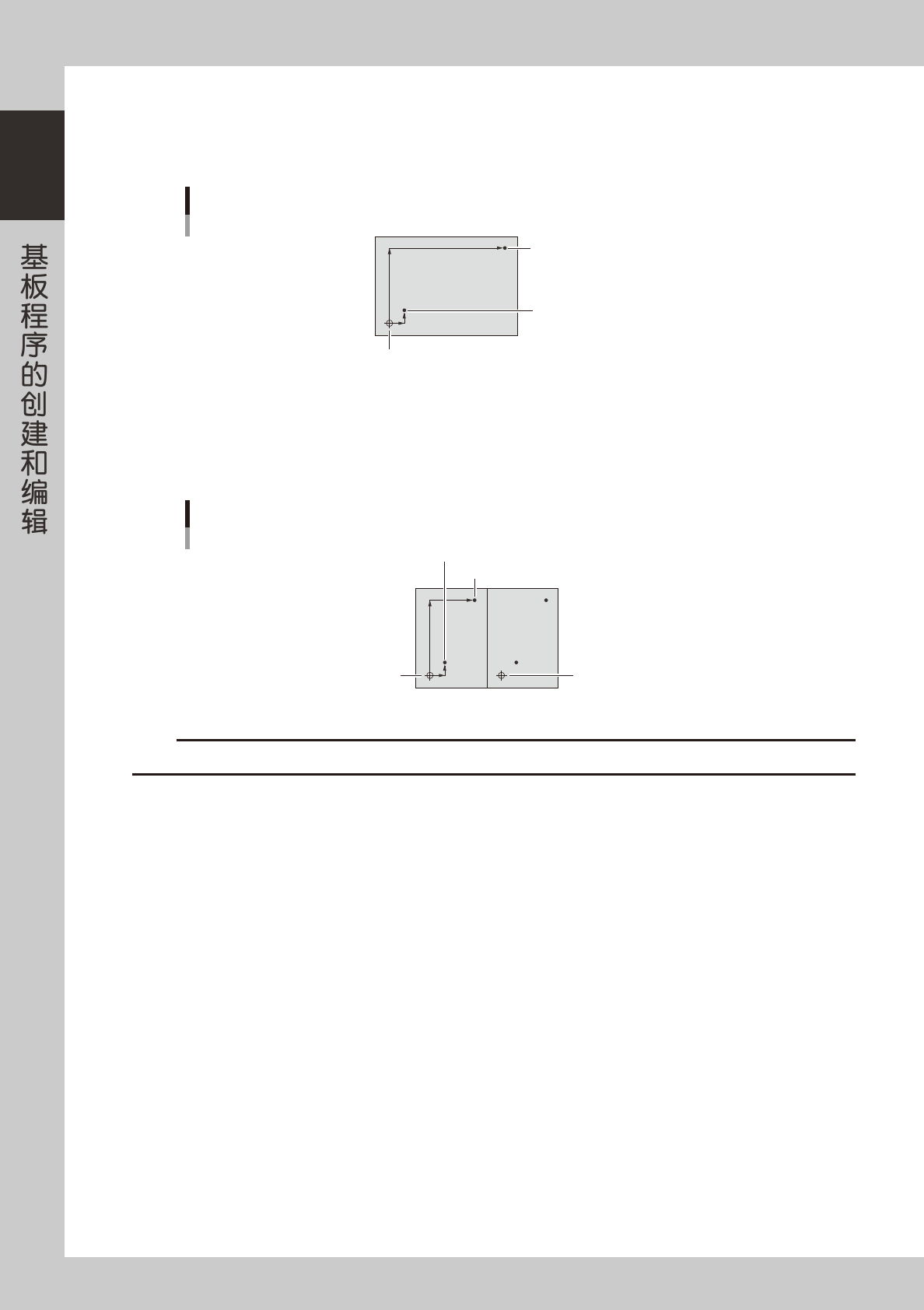

4.5.1 基板基准功能
基板基准功能是使用基板上两个 1 组的基准标记，对整个基板进行位置校正的功能。特别对基板固定不均衡现象
非常有效。1 张基板必须有 1 对基准标记。如下图所示，输入以基板原点为基准的标记 1 和标记 2 的 XY 坐标 (mm)。
标记1（X1，Y1）
标记2（X2，Y2）
基板基准
基板原点
65110-S1-00
4.5.2 拼块基准功能
拼块基准功能是使用各拼块中两个 1 组的基准标记进行位置校正的功能。特别对基板固定不均衡现象非常有效。
每块拼块必须有 1 对基准标记。如下图所示，输入以基准拼块的基板原点为基准的标记 1 和标记 2 的 XY 坐标 (mm)。
标记1(X1,Y1)
标记2(X2,Y2)
基准拼块原点
拼块基准
拼块2
65111-S1-00
c
注意
拼块基准功能只有在位移信息中设置了「拼块基准标记」的基板程序 ( 使用拼块位移功能的拼块基板程序 ) 才可以使用。
1-21
1
4.5.3 局部基准功能
以贴装数据为单位设置的类型有「点基准」、「局部基准」和「4 点基准」3 种，总称「局部基准」。基板基准和
拼块基准是对基板和拼块的整体位置进行校正，局部基准则是对局部的位置进行校正。
1. 点基准
点基准功能，是只对特定的元件贴装位置进行校正的功能。一般，基板越大图样配置的歪斜、扭曲、伸缩等现象越明显。
在大型基板中贴装引脚间距小的 QFP 元件时，使用此功能非常有效。( 基板 / 拼块基准对固定基板的不均衡现象很有效，
但对在大型基板中贴装引脚间距小的元件却无效。) 此功能，是使用设置在要校正的元件的贴装位置图样附近的两个 1 组
的标记 ( 标记形状可以不必相同 ) 进行校正。在各个元件处选择类型相同、对角位置上的 1 对标记。
贴装中心位置
点基准
第1标记(X1,Y1)
第2标记(X2,Y2)
65112-S1-00
2. 局部基准
局部基准功能，是用 1 对基准标记对特定区域的多个元件的贴装位置进行校正的功能。如果 1 台传送载板中有几张不同
种类的基板，使用局部基准功能，能有效地对每张基板分别进行位置校正。使用时，选择各区域对角位置上的标记 ( 标记
形状可以不必相同 ) 作为基准标记。
基板原点或拼块位移
第1标记(X1,Y1)
局部基准
第2标记(X2,Y2)
65113-S1-00
