3.1 网板数据的详细设置

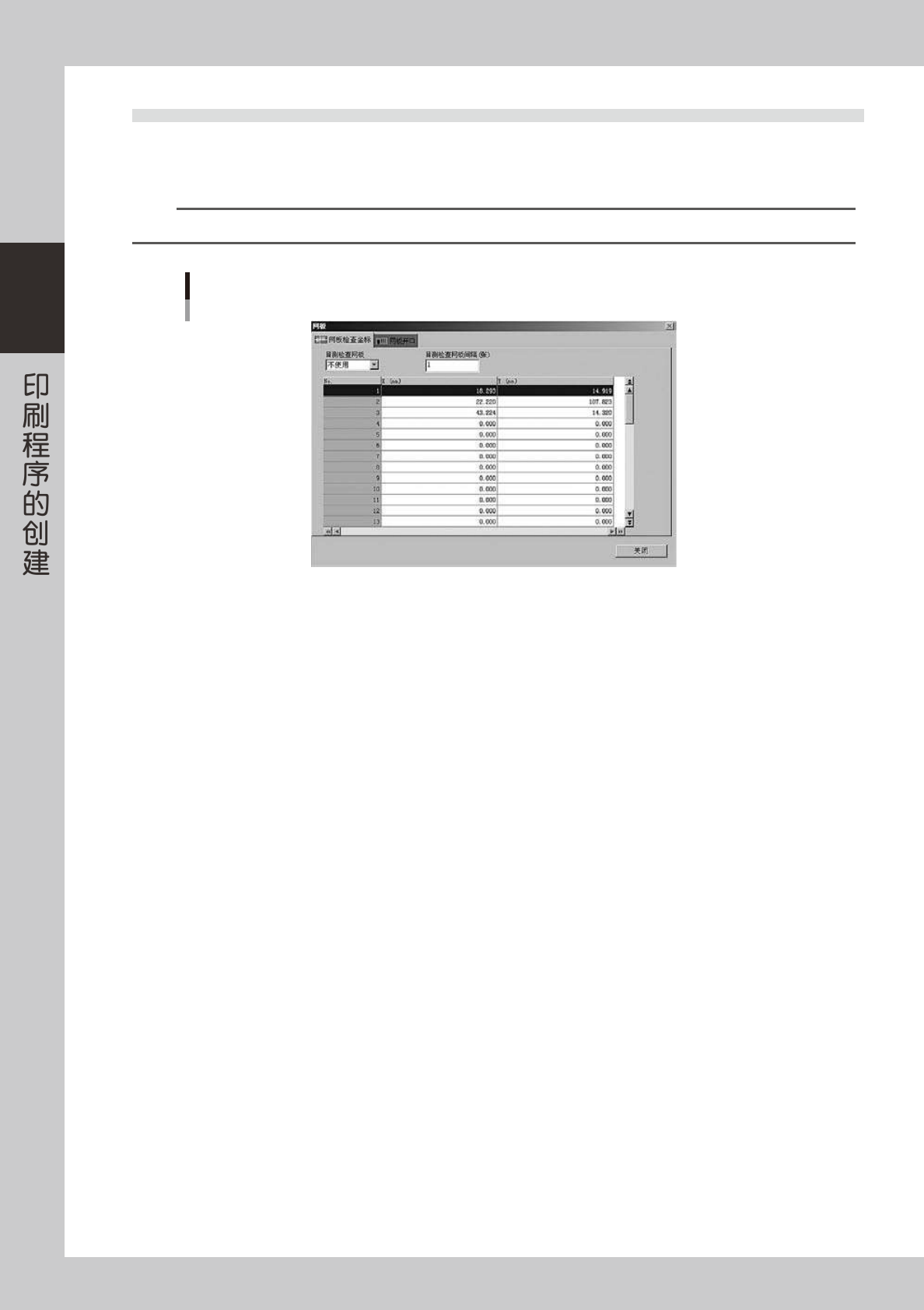

点击「印刷」-「网板」画面的 [ 详细设置 ] 按钮，显示设置「网板检查坐标」的选项卡画面。可以预先输入要在
锡膏印刷后进行目测检查的网板坐标。
设置「使用」或「不使用」此功能，使用时必须设置目测检查网板时要间隔的基板张数。
参考
打开「印刷」-「网板」画面，点击工具栏的 [ 详细设置 ] 按钮也可以进行相同操作。
「网板检查坐标」选项卡画面
66211-S1-00
2-15
2
4.刮刀数据的设置
在「刮刀」画面，确认和编辑下列项目。
「印刷」-「刮刀」画面
1
66212-S1-00
1. 刮刀类型
使用双刮刀的印刷机，选择「双刮刀」。使用 3S 刮刀的印刷机，选择「3S 刮刀」。选配有封闭型刮刀头的印刷机，可以选择「封
闭型刮刀」。( 如选择「封闭型刮刀」，不需设置的参数都呈灰色。)
A: 刮刀种类
「刮刀类型」设置为「双刮刀」或「3S 刮刀」时，需指定其种类和尺寸。(「刮刀类型」设置为「封闭型刮刀」时，不显示此
参数。)
B: 单程 / 往返
选择「单程」印刷或「往返」印刷。
C: 往返印刷条件
印刷条件指定为「往返同一指定」或「往返分别指定」。指定为「往返同一指定」，表示双程都使用「去程刮刀速度」「去程
刮刀印压」的设置值，而「返程刮刀速度」「返程刮刀印压」无效。
D、F: 去程刮刀速度 (mm/ 秒 )、返程刮刀速度 (mm/ 秒 )
设置去程和返程刮刀的印刷移动速度。根据网板上锡膏的刮取状态设置最佳速度，速度太快会引起刮取不良，从而导致锡膏
渗漏到网板底部。
E、G: 去程刮刀印压 (N)、返程刮刀印压 (N)
设置锡膏印刷时去程和返程刮刀的负荷。根据网板上锡膏的刮取状态，设置最佳印压。
只要能刮取到锡膏，可以将印压设置得略低。如刮刀速度较快，可以相应增大印压的设定值。
H: 供应锡膏时停机
供应锡膏需要停止运行时设置为「执行」，不需停止时设置为「不执行」。
I: 锡膏供给间隔 ( 张 )
设置补充 1 次锡膏可印刷的基板张数。一般，以锡膏供给量和印刷使用量为基础设置。
2-16
2
J: 刮刀助跑距离
指定从刮刀降在网板上的位置至要印刷的基板边端的距离 (mm)。一般在 30 〜 45mm 的范围内设置。
刮刀助跑距离
锡膏
基板
传送部
网板表面
刮刀助跑距离
刮刀
65211-S1-00
K: 刮刀滑跑距离
指定印刷完的基板边端至刮刀完成印刷后离开网板的位置之间的距离 (mm)。一般设置为 5 〜 10mm。
刮刀滑跑距离
锡膏
基板
传送部
网板表面
刮刀滑跑距离
刮刀
65212-S1-00
L: 去程开始偏移量
设置刮刀从基板外侧边端 ( 如下图所示 ) 向基板里侧移动多少距离后才开始去程的印刷，该距离为去程开始偏移量。
M: 返程开始偏移量
设置刮刀从基板内侧边端 ( 如下图所示 ) 向基板里侧移动多少距离后才开始返程的印刷，该距离为返程开始偏移量。
n
要点
刮刀的印刷范围基本上是指由去程开始偏移量和返程开始偏移量所决定的基准位置之间的距离。还可以在上述印刷范围设置「刮刀
助跑距离」「刮刀滑跑距离」的参数。
使用「去程开始偏移量」「返程开始偏移量」参数示例
基板尺寸 Y=130
［
mm
］
滑跑距离=10
［
mm
］
返程开始偏移量＝30［mm］
去程开始偏移量＝50［mm］
内侧边端
外侧边端
助跑距离=40
［
mm
］
助跑距离
＝
40
［
mm
］
滑跑距离
＝
10
［
mm
］
65213-S1-00
如上图所示以基板尺寸 Y 为 130mm 的基板为例，从基板外侧边端开始 50mm 的位置，到基板内侧边端开始 30mm 的位置之间
( 深色处 ) 是执行印刷的区域。为确保锡膏宽度的稳定性，将助跑距离设置为 40mm，滑跑距离设置为 10mm，则去程印刷和
返程印刷时刮刀的印刷移动范围如上图白色箭头所示范围。以下为设置的参数。
刮刀助跑距离 (mm) 40.000
刮刀滑跑距离 (mm) 10.000
去程开始偏移量 (mm) 50.000
返程开始偏移量 (mm) 30.000
