1-73 1 6.3 形状参数 形状参数 66149-S1-00 形状类型 形状类型有以下 5 种。从下拉框中选择适合所用标记的类型。 形状类型 说 明 例 圆 正方形、长方形 正三角形 特殊形状 角检出 标记形状为圆形时选择。 标记形状为正方形、长方形时选择。 标记形状为正三角形时选择。 标记形状为圆形、正方形、长方形、正三角形以外的一个整体时选择。 需将图样的角部作为标记进行检测时选择。 形状类型 65143-S1-00
1-72
1
1. 标记类型
从下拉框中选择标记的类型。
在此设置的项目会显示在主视图的「标记类型」栏。
2. 数据库号码
从数据库复制参数值后，会显示原数据库的号码。需从数据库复制参数值时，点击工具栏的 [ 数据库列表 ] 按钮，
显示「标记数据库列表」画面，先从中选择要复制的数据，再点击 [ 设置 ] 按钮进行复制。
标记数据库列表
66148-S1-00
参考
关于数据库，参阅本章「7. 编辑数据库」的内容。
3. 出错处理
出错处理，可以选择「停止」、「确认」或「跳过」。指定当测定结果不在上下限的有效范围内或发生了测定错误时执行何种
处理。
·「停止」
测定后如发生错误，机器立即停止运行。再次启动自动运行时需重新测定。
·「跳过」
测定后如发生错误，跳过同样的局部高度号码 (0 以外 )，局部坏板标记号码 (0 以外 ) 的动作流程信息数据。
·「确认」
测定后机器立即停止运行。对其后的处理可以选择「停止」或「跳过」。
4. 坏板标记辨别
选择「通常」或「翻转」。选择「通常」后，如果没有检出坏板标记，便可继续作业。选择「翻转」后，如检出坏板标记便
可继续作业。
5. 适当液温、点出正压、点出负压
此栏可以作为备注使用。
6. 上限有效范围、下限有效范围
上下限有效范围指测定结果的有效范围值，单位为 mm。± 极性与 Head 坐标系统相同，向下为“＋”，向上为“－”。
1-73
1
6.3 形状参数
形状参数
66149-S1-00
形状类型
形状类型有以下 5 种。从下拉框中选择适合所用标记的类型。
形状类型 说 明 例
圆
正方形、长方形
正三角形
特殊形状
角检出
标记形状为圆形时选择。
标记形状为正方形、长方形时选择。
标记形状为正三角形时选择。
标记形状为圆形、正方形、长方形、正三角形以外的一个整体时选择。
需将图样的角部作为标记进行检测时选择。
形状类型
65143-S1-00
1-74
1

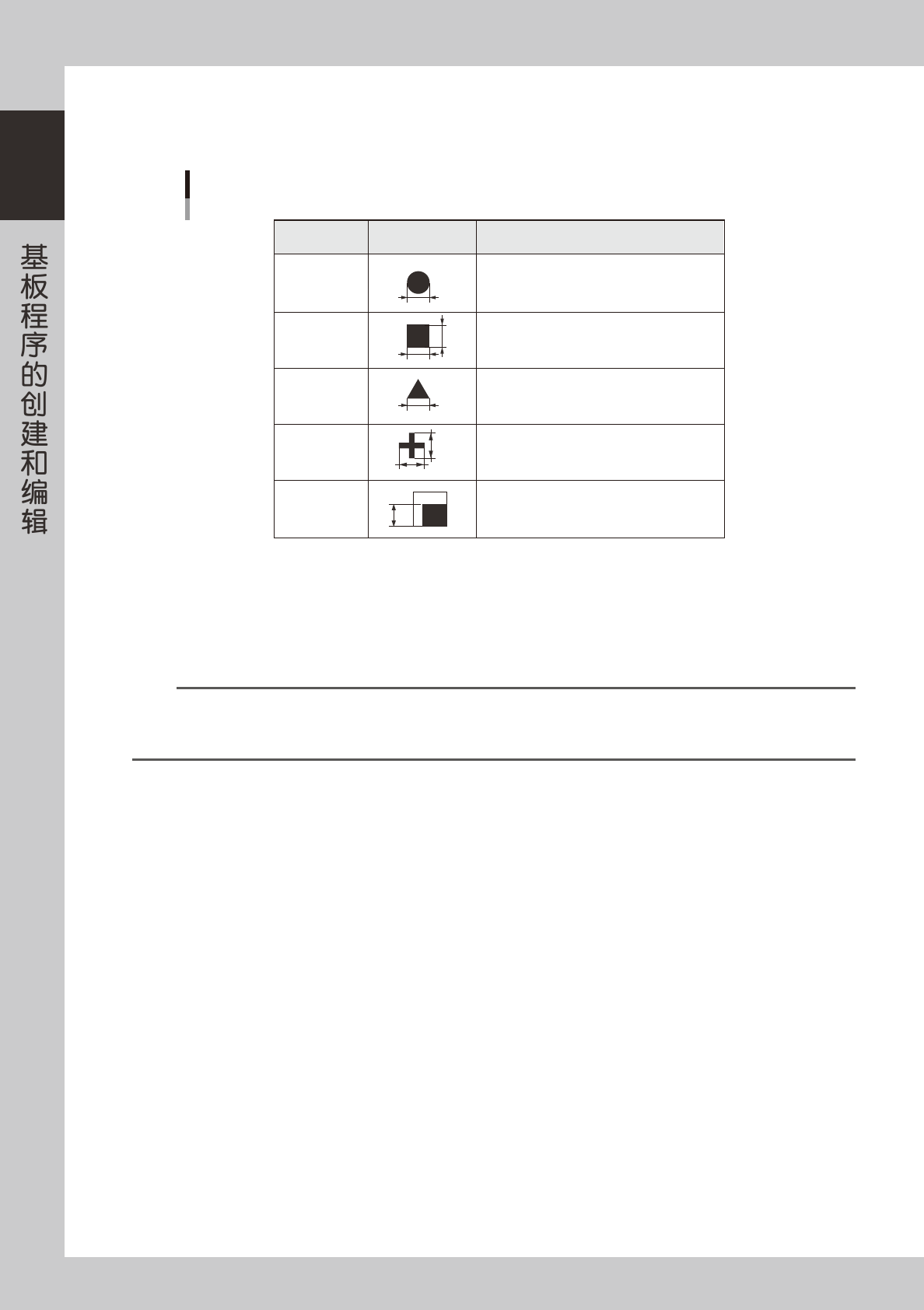

A、B:标记外形 X、Y(mm)
输入标记的外形尺寸。参照下表，输入用直尺等测量得的准确数值。基本参数的「标记类型」设置为「坏板标记」时，
不显示此参数，而显示「标记检出范围」。
例 标记外型 形状类型
X
X
Y
Y
输入直径的长度
输入各边的长度
输入一边的长度
在「标记外形X」中输入X的长度,
在「标记外形Y」中输入Y的长度。
标记检出范围内显示的两条边中，
输入短边的长度。
圆
正方形、长方形
正三角形
特殊形状
角检出
标记外形
65144-S1-00
C: 标记面积 (mm
2
)
此参数只有在「形状类型」设置为「特殊形状」时才显示。标记面积以 mm
2
为单位输入。
D: 标记周长 (mm)
此参数只有在「形状类型」设置为「特殊形状」时才显示。标记周长以 mm 为单位输入。
n
要点
由于受照明等环境因素的影响，识别得到的数值与实际测量得到的数值不一致时容易发生错误。此时，可以加大识别参数中的「标
记识别公差」或先将「标记识别公差」设置为 100% 后，再通过标记调整进行识别测试，输入识别测试得到的面积和周长。数据得
到后再将「标记识别公差」恢复到原来的数值。
