2-12 2 3. 基准标记位置 可以指定是在基板和网板上共同设置基准标记，还是分别在基板和网板上设置基准标记。 选择「基板和网板分别指定」 、 「基板和网板共通指定」中的任一项。 · 基板和网板分别指定 可以在基板和网板上分别指定基准标记位置坐标、基准标记类型、基准位置、原点坐标。 · 基板和网板共同指定 在基板和网板上共同指定基准标记位置坐标、基准标记类型、基准位置、原点坐标。 更改为「基板和网板共通指定」后，会显示如下图所示确认对…
2-11
2
3.网板数据的设置
在「网板」画面确认和编辑下列项目。
「印刷」-「网板」画面
1 4 5 32 6
[详细设置]按钮
66209-S1-00
1. 网板基准标记
使用对位用基准标记时，选择「每次识别都使用」或「仅限初次识别使用」，不使用对位用基准标记时，设置为「不使用」。
如选择「每次识别都使用」，基板每传入一次就执行一次标记识别，如选择「仅限初次识别使用」，只对最初传入的基板进行
标记识别。
2. 基准标记类型
「网板基准标记」设置为「每次识别都使用」或「仅限初次识别使用」时，该「基准标记类型」( 要使用的标记数 ) 从「1 点」
〜「4 点」中选择，各标记的形状也可以不必相同。
网板基准标记类型
以2点为例
网板原点
标记1
(-X, Y)
标记2
(X, Y)
+X
+Y
65206-S1-00
2-12
2
3. 基准标记位置
可以指定是在基板和网板上共同设置基准标记，还是分别在基板和网板上设置基准标记。
选择「基板和网板分别指定」、「基板和网板共通指定」中的任一项。
· 基板和网板分别指定
可以在基板和网板上分别指定基准标记位置坐标、基准标记类型、基准位置、原点坐标。
· 基板和网板共同指定
在基板和网板上共同指定基准标记位置坐标、基准标记类型、基准位置、原点坐标。
更改为「基板和网板共通指定」后，会显示如下图所示确认对话框。点击 [ 是 ] 按钮，网板基准标记中的「基准标记位置
坐标」、「基准标记类型」、「基准位置」、「原点坐标」参数会被复制到基板基准标记中。
基板和网板共通指定的确认对话框
将网板基准标记复制到基板基准标记
66210-S1-00
参考
如设置为「基板和网板共通指定」，无论在基板参数还是在网板参数编辑「基准标记位置坐标」、「基准标记类型」、「基准位置」、「原
点坐标」，编辑内容都会自动反馈到另一方。
4. X、Y(mm)
输入从网板原点开始的网板基准标记的 XY 坐标 (mm)。
5. 标记 No.
输入基准标记中使用的标记 No.( 预先在标记画面中登录的号码 )。
6. 名称
输入「标记 No.」后，标记名 ( 预先在标记画面中登录的名称 ) 会自动显示。
A: 网板名
输入网板的名称。
B: 网板尺寸
设置网板框的尺寸 (L X W)。
C: 制版基准
指定网板制版时的基准位置。从「中央」「前侧」「里侧」中选择。
制版基准
制版基准位置
制版基准：中央 前侧 里侧
基板 网板框
65207-S1-00
2-13
2

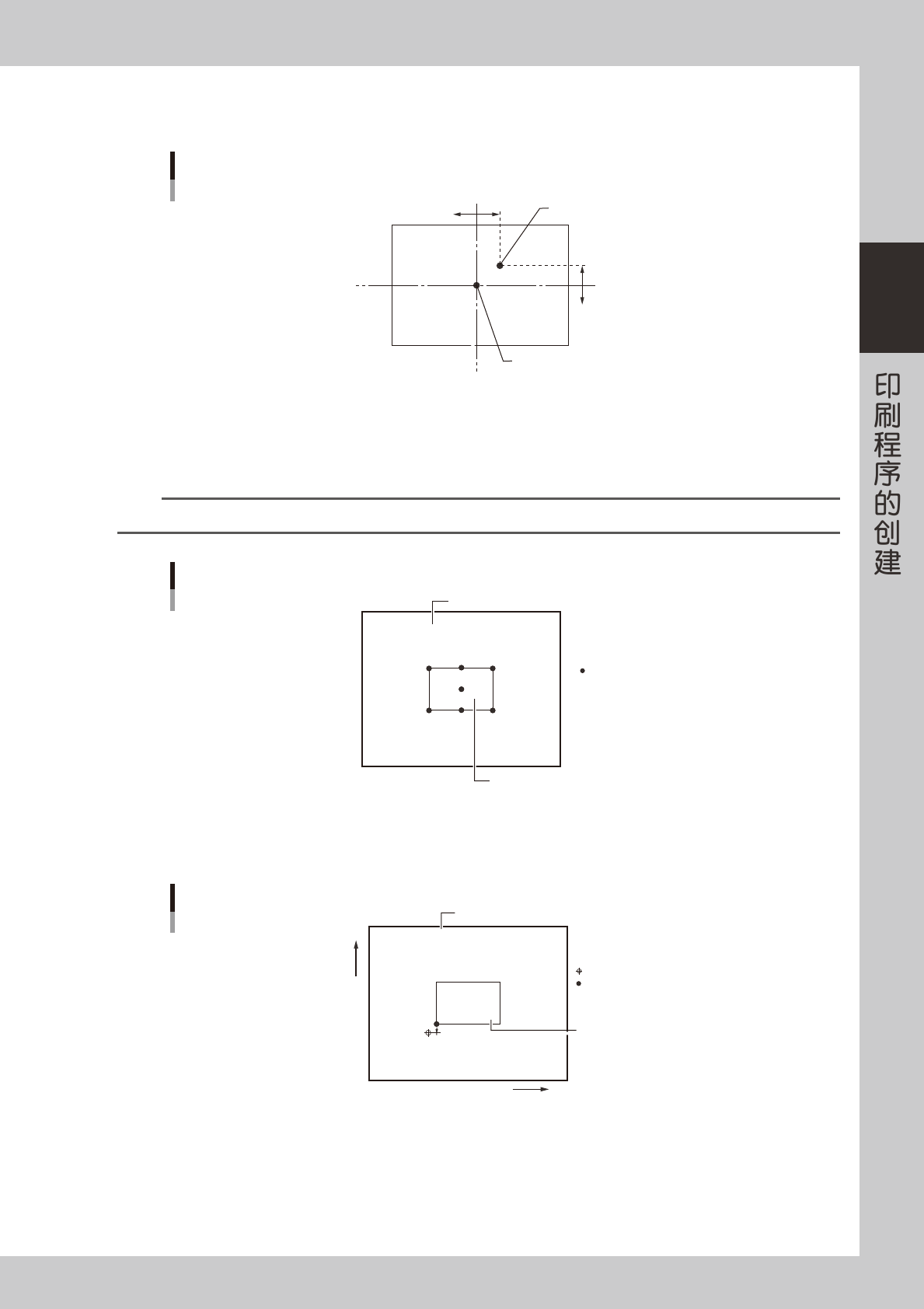

D、E: 制版基准偏移量 X、Y(mm)
网板的制版基准偏离网板「中央」「前侧」的基准位置太大而无法识别标记时，需设置此偏移量。
制版基准偏移量X、Y
以制版基准「中央」为例
网板中央
X-
X+
-Y
+Y
制版基准
65208-S1-00
F: 网板基准位置
以已设置的制版基准、制版基准偏移量的位置为基准，选择在网板上设置坐标时以基板的哪个位置为基准。可从下图所示
「基板中央」「基板正前方」「基板正后方」「基板左前方」「基板右前方」「基板左后方」「基板右后方」中选择。默认值为「基
板左前方」。
参考
网板上要设置的坐标有「网板原点 XY」「网板基准标记」「网板检查坐标」。
网板基准位置
网板基准位置
基板
网板框
65209-S1-00
G、H: 网板原点 X、Y(mm)
网板基准标记坐标轴的原点与网板基准位置不一致时，设置 从网板基准位置开始的偏移量。
网板原点
网板原点
网板基准位置
网板基准位置的设置为「基板左前方」 时
基板
网板框
+Y
-Y
+X
-X
65210-S1-00
I: 吸附网板
从网板下方吸附网板，使网板底面紧密贴附在传送轨后再执行印刷时，设置为「使用」。如不使用则设置为「不使用」。
吸附网板有以下效果 ：
· 消除去程印刷和返程印刷在 Y 方向的印刷偏移。
· 提高基板与网板之间的贴紧度。
