■删除送料器架的设置
因 FactoryTools 的版本升级或生产线构成的变更，减少了登录在生产线中的机器台数时，需删除已不存在的机器的设置内容。
1. 删除送料器架的设置范围。
选择已不存在的机器的送料器架设置范围，按 [Delete] 键。
清除所选范围的设置。

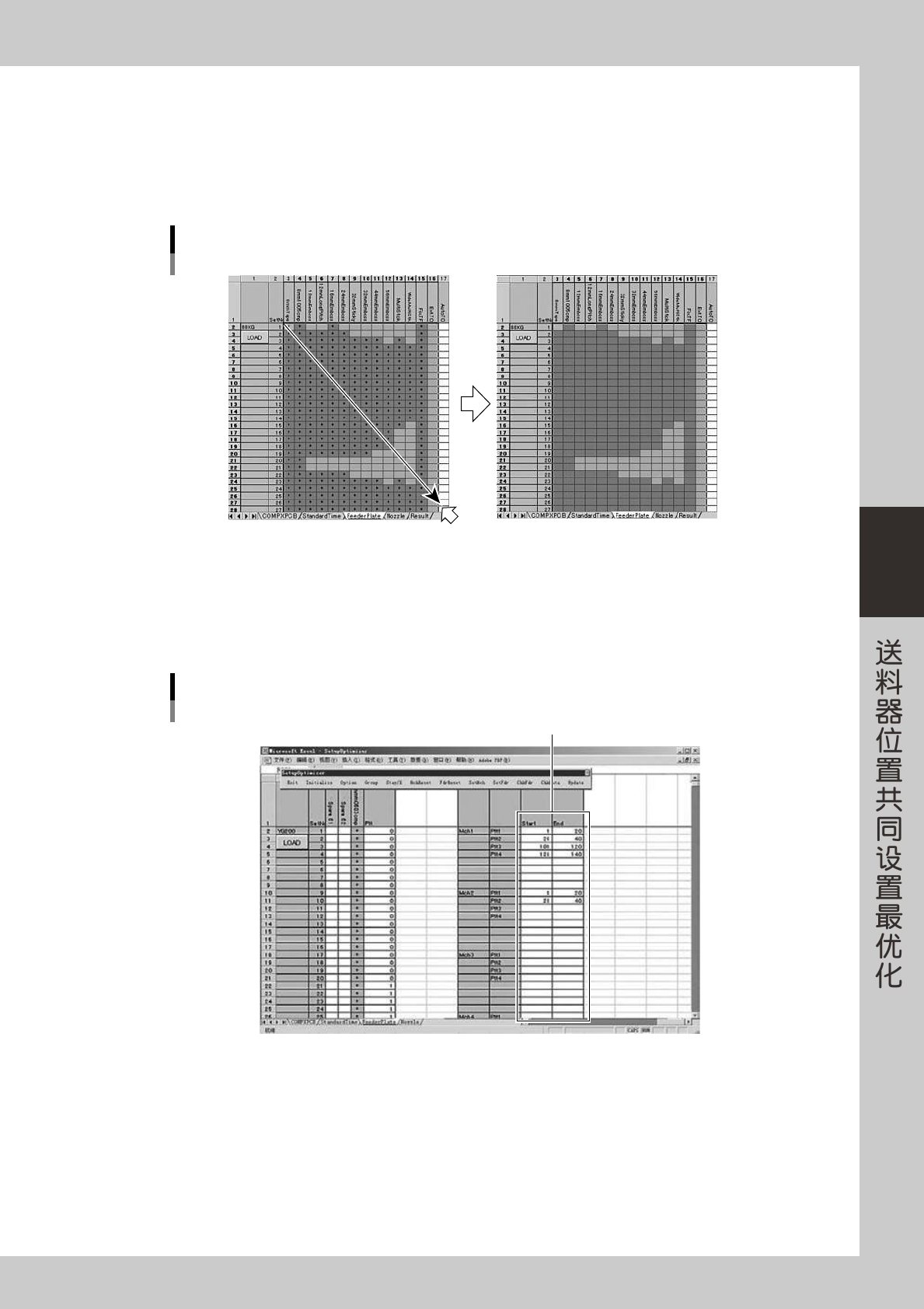

送料器架设置范围的选择和删除
拖动鼠标选择范围，按[Delete]键。
66416-S1-00
2. 删除送料器架的设置。
向右滚动画面，显示送料器架的设置项目。
选择已不存在的机器所对应的范围，按 [Delete] 键。
清除所选设置。
删除送料器架的设置
删除不要的数据
66417-S1-00
4-18
4
3.6 Nozzle 工作表的设置
对各吸嘴分别设置可以使用的送料器安装位置。
点击各台机器的 [LOAD] 按钮，读入吸嘴有效的安装位置信息。
n
要点
此处设置的条件，用于在「COMPXPCB」工作表检查送料器安装位置 (NozzleNG 警告 )。

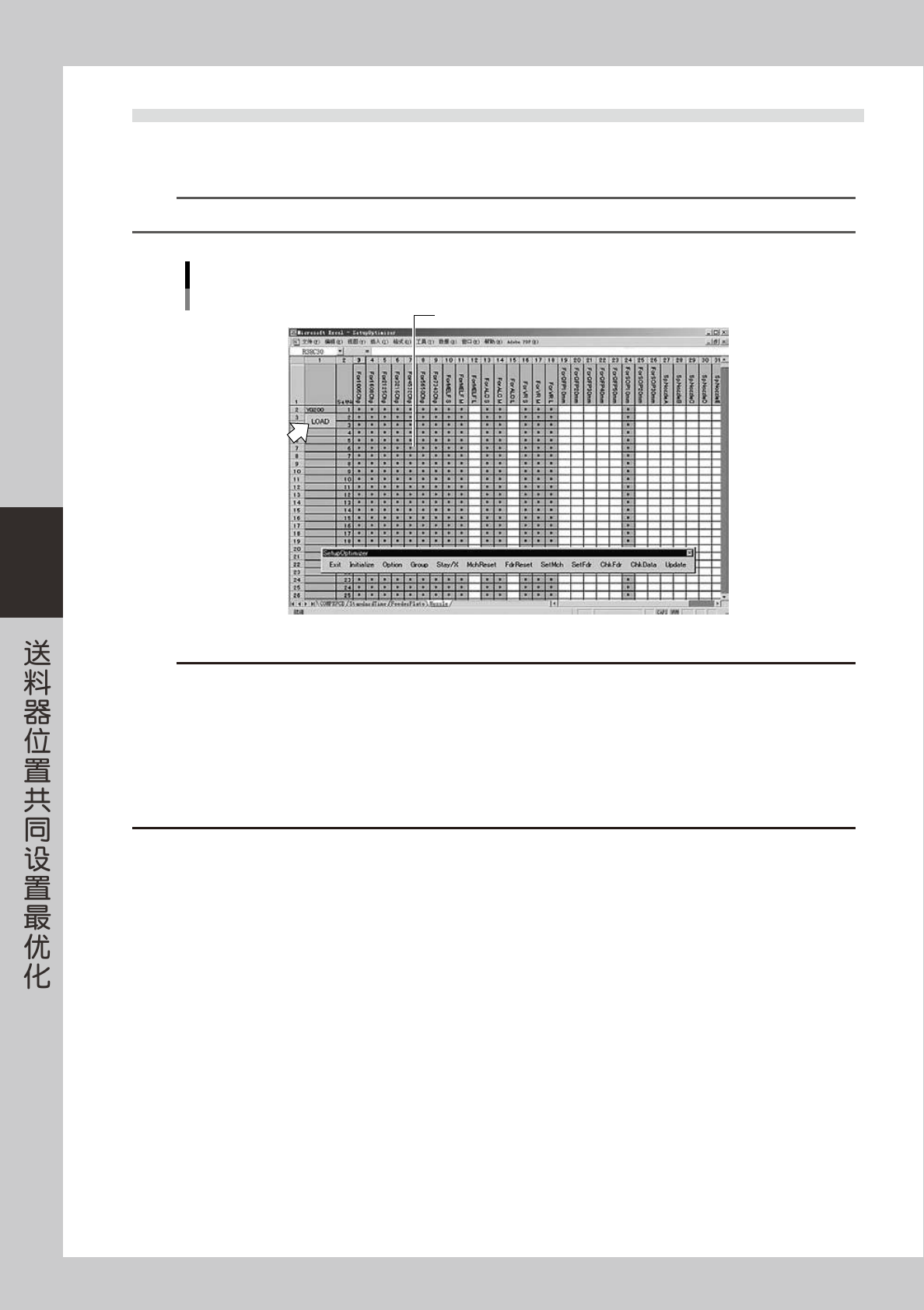

「Nozzle」工作表
所读入的吸嘴有效位置信息
分别点击各机器
的[LOAD]按钮
66418-S1-00
c
注意
如更改了生产线的构成和机器的贴装头规格信息时，必须更新吸嘴有效安装位置信息。
1.确认要执行送料器位置共同设置最优化的生产线号码。
2.打开安装 FactoryTools 的文件夹中的生产线文件夹。例如 ：生产线 1 的文件夹为「Line1」。
3.打开「Prt」文件夹。
4.删除所有「Nzlfit( 数字 ).txt」文件。
例如 ：名称为「Nzlfit1.txt」「Nzlfit2.txt」的文件。
5.执行送料器位置共同设置最优化。由 Excel 自动生成文件。
6.在「Nozzle」画面，点击各台机器的 [LOAD] 按钮。
4-19
4
3.7 用所设置的条件执行送料器位置共同设置最优化
完成各工作表的设置后，先保存设置数据并使其反映在送料器查看器中，再执行送料器位置共同设置最优化。

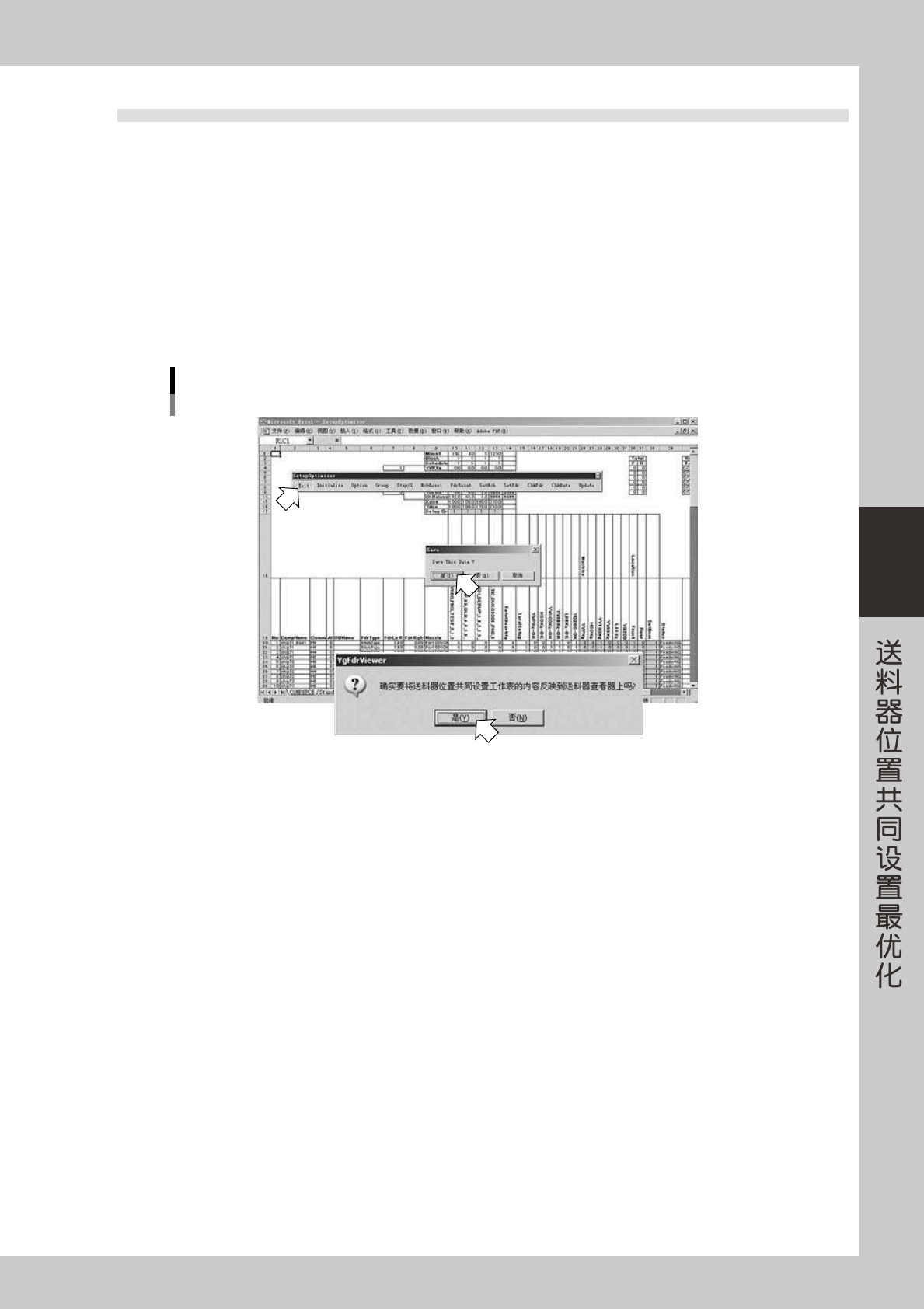

1
保存数据。
点击送料器位置共同设置工具栏的 [Exit] 按钮。
显示是否保存数据的对话框，点击 [ 是 ] 按钮，保存设置的数据。
显示是否将设置的 Excel 数据反映到送料器查看器的对话框。
2
将数据反映到送料器查看器中。
点击是否将数据反映到送料器查看器的对话框中的 [ 是 ] 按钮。
画面切换为送料器查看器，所设置的数据反映在送料器查看器中。
保存设置
66419-S1-00
3
执行送料器位置共同设置最优化。
参阅本章「2. 送料器位置共同设置最优化的执行」的内容，执行送料器位置共同设置最优化作业。
