5-11
5
ASCII
3
指定数据格式。
1. 指定 CAD 数据、BOM 数据的「分隔符」。
如 CAD 数据、BOM 数据是以空格分隔的，勾选「空格」的选择框；如是以逗号分隔的，则勾选「逗号」
的选择框。

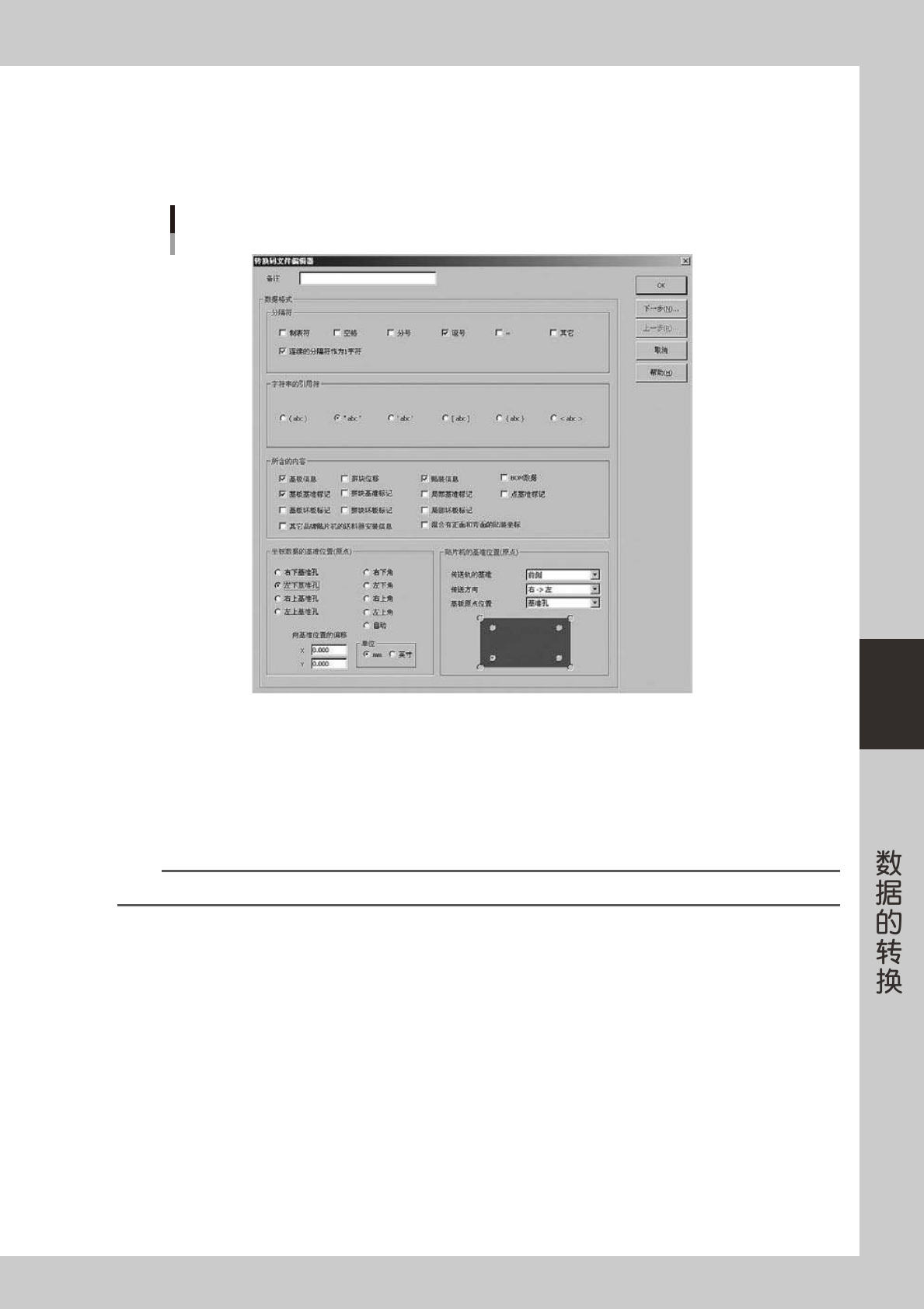

数据格式的指定
66519-S1-00
■ 连续的分隔符作为 1 字符
「分隔符」为制表符、空格等空白字符时，为对齐位数，有连续使用多个空白字符的情况。此时，如要
将这些连续的空白字符作为 1 个分隔符识别时，勾选「连续的分隔符作为 1 字符」的选择框。
2. 指定「字符串的引用符」。
CAD 数据、BOM 数据的元件名、图样名等有空格时，可能会使用单引号 (
ʻ
) 或双引号 (") 等各种引用符。
此时，必须在此指定所用的引用符种类。
参考
被此处所指定的引用符框住的字符串中，如有在「分隔符」中指定的分隔符时，此分隔符不会被识别为「分隔符」。
3. 指定 CAD 数据、BOM 数据中「所含有的内容」。
■ 混合有正面和背面的贴装坐标
如 CAD 数据中混合有基板正面和背面的贴装坐标时，勾选此选择框。
5-12
5
ASCII
4. 指定坐标数据的基准位置 ( 原点 ) 和贴片机的基准位置 ( 原点 )。
指定 CAD 数据的原点在基板的哪个位置，和贴片机的原点位置。
右下角、左下角等是指基板角，右下基准孔、左下基准孔等基准孔是指从基板角向基板内侧移动 X:5mm、
Y:5mm 的位置。

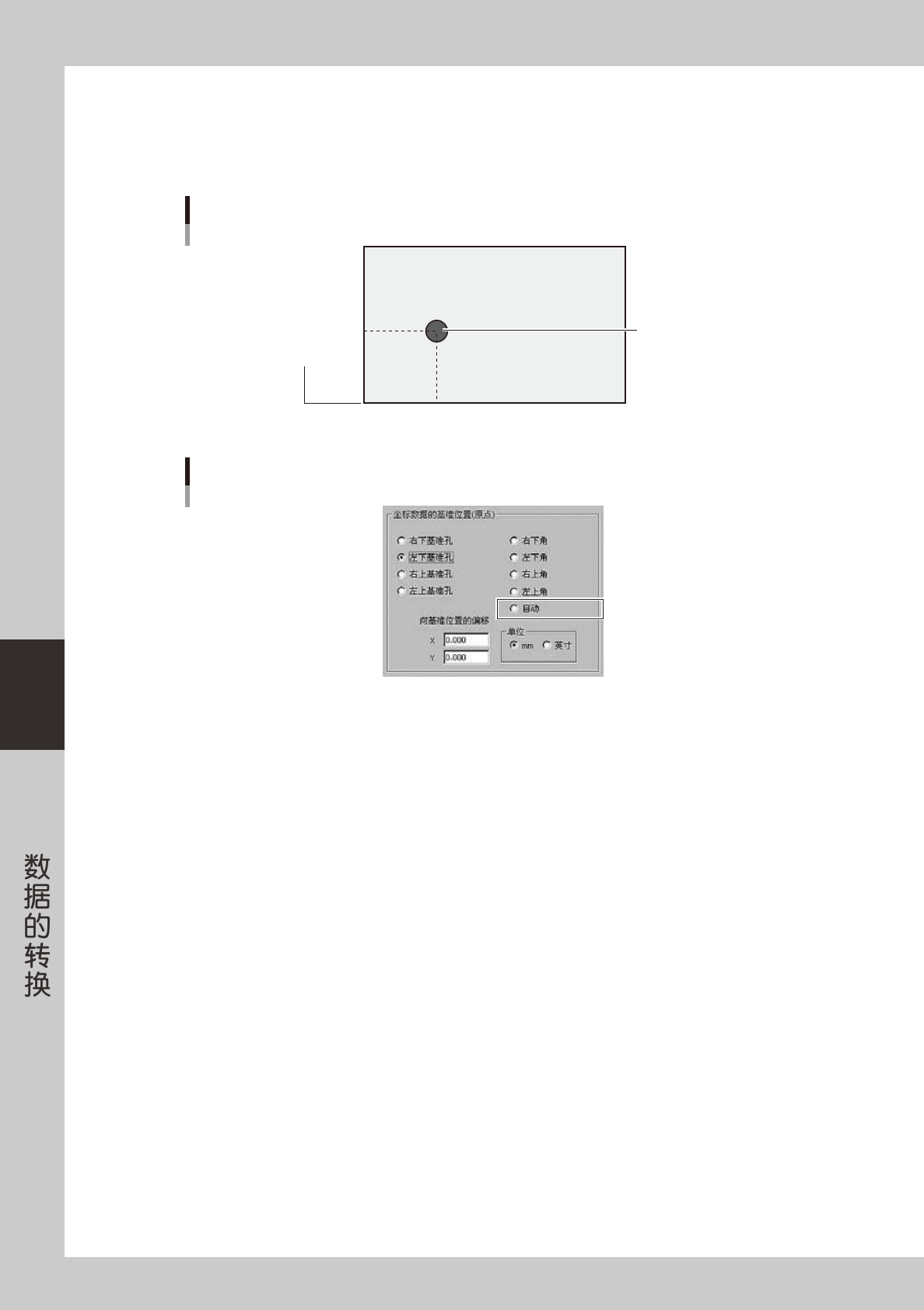

左下角和左下基准孔
左下基准孔
左下角
5mm
5mm
65501-S1-00
向基准位置的偏移
66520-S1-00
如将坐标数据的基准位置 ( 原点 ) 选择为「自动」，则原点位置和偏移量 XY 的值就会按标记和元件全
都可以包含在基板范围内自动决定。
5. 完成上述指定后，按 [ 下一步 ] 按钮，依次显示「所含的内容」栏中被勾选的项目的设置画面。
以下的步骤，是假设「所含的内容」栏中所有项目都被勾选为前提介绍的。
5-13
5
ASCII
4
设置「基板信息」( 基板尺寸 ) 的取得方法。

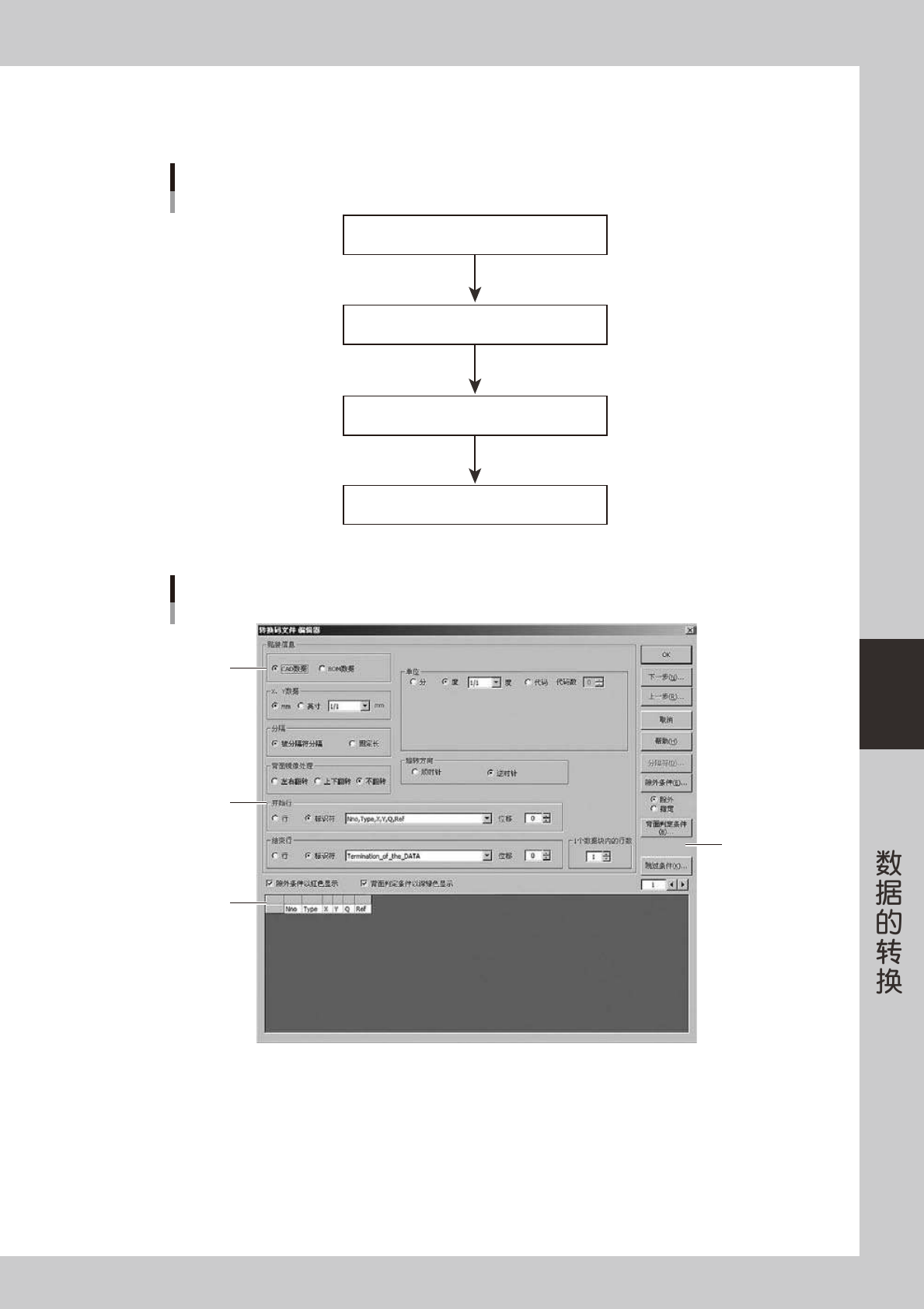

■ 抽出各信息的基本流程
抽出各信息的基本流程
(1) 选择记录信息的文件
(2) 设置含信息的行的查找范围
(3) 设置从行范围抽出含信息的行的条件
(4) 设置从被选行的各单元格取出必要的信息
65502-S1-00
基板信息取得方法的设置
(1)
(2)
(4)
(3)
66521-S1-00
