5-23
5
ASCII
6
设置「基板基准标记」的取得方法。
1. 「X、Y 数据」的单位、「分隔」和想要抽出的行的「指定条件 ( 或除外条件 )」的设置方法，参照“Step4
设置「基板信息」的取得方法”的 1. 〜 10.。
如勾选了「混合有正面和背面的贴装坐标」的选择框时，必须设置判定哪行为背面的「背面判定条件」。
关于设置方法，参照“Step5 设置「拼块位移」的取得方法。”的 2.。
2. 从抽出的基板基准标记行的各单元格指定取得基准标记坐标的位置。
如在 1 行中记录了 2 个坐标信息时，在第 1 个坐标信息的单元格里指定 X1、Y1，在第 2 个坐标信息
的单元格里指定 X2、Y2。
如在 1 行中只记录了 1 个坐标信息时，在此单元格里指定 X1、Y1。

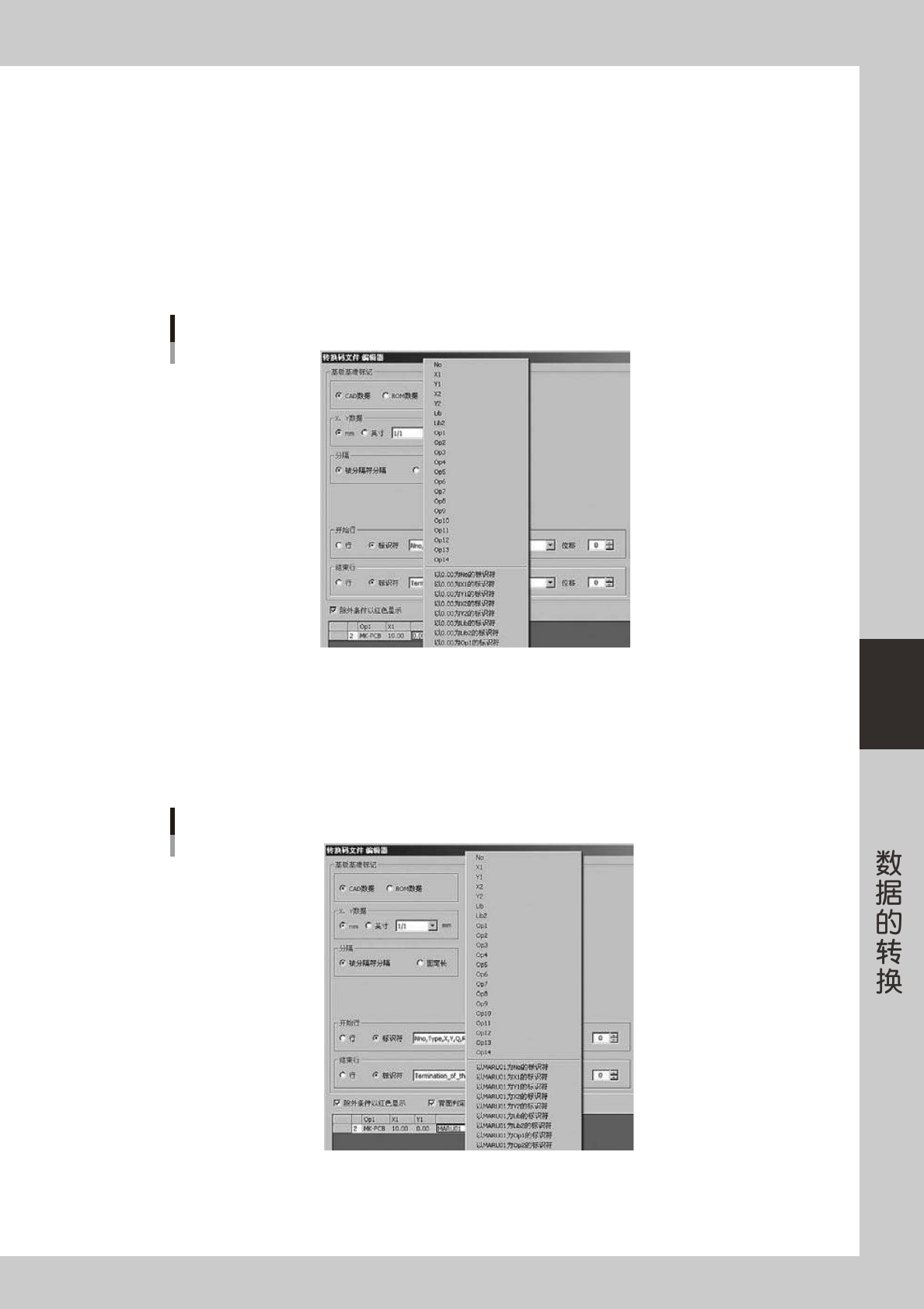

指定取得基板基准标记坐标的位置
66534-S1-00
3. 指定取得标记名的位置。
如在 1 行中有 2 个坐标信息且标记名也有 2 个时，在与 X1、Y1 相对应的标记名的单元格里设置「Lib」，
在与 X2、Y2 相对应的标记名的单元格里设置「Lib2」。
如在 1 行中有 2 个坐标信息，但却只有 1 个标记名时，在标记名的单元格里设置「Lib」和「Lib2」。
如在 1 行中只有 1 个坐标信息时，在标记名的单元格里指定「Lib」。
指定取得标记名的位置
66535-S1-00
4. 基板基准标记的取得方法的设置至此结束。按 [ 下一步 ] 按钮继续下一项的设置。
5-24
5
ASCII
7
设置「拼块基准标记」的取得方法。
1. 拼块基准标记的取得方法的设置，与“Step6 设置「基板基准标记」的取得方法”的步骤相同。请参照
前述 Step6。
2. 设置完拼块基准标记的取得方法后，按 [ 下一步 ] 按钮继续下一项的设置。
8
设置「局部基准标记」的取得方法。
1. 「X、Y 数据」的单位、「分隔」和想要抽出的行的「指定条件 ( 或除外条件 )」的设置方法，参照“Step4
设置「基板信息」的取得方法”的 1. 〜 10.。
如勾选了「混合有正面和背面的贴装坐标」的选择框时，必须设置判定哪行为背面的「背面判定条件」。
关于设置方法，参照“Step5 设置「拼块位移」的取得方法。”的 2.。
2. 设置 X、Y 坐标、标记名的取得方法。
设置方法与“Step6 设置「基板基准标记」的取得方法”的步骤相同，请参照前述 Step6。( 因局部基
准标记还可以使用 4 点基准标记，所以存在 X1 〜 X4、Y1 〜 Y4、Lib 〜 Lib4。)
3. 建立与贴装信息的关联。局部基准标记必须与贴装信息相关联。如局部基准标记的行里有表示与贴装
信息相关联的字符串时，在此单元格点击鼠标右键后选择「Part」。

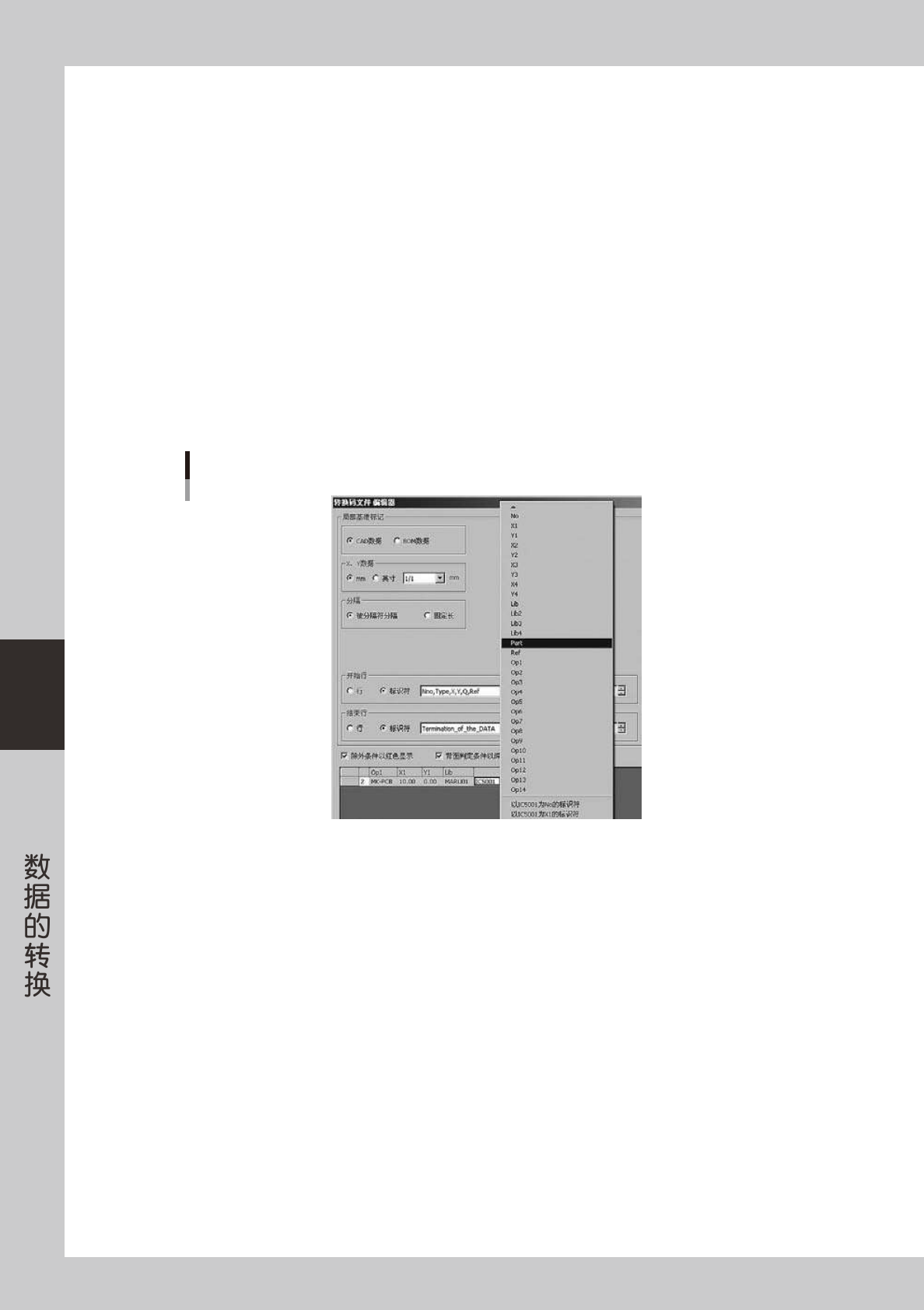

建立与贴装信息的关联
66536-S1-00
4. 局部基准标记的取得方法的设置至此结束。按 [ 下一步 ] 按钮继续下一项的设置。
5-25
5
ASCII
9
设置「点基准标记」的取得方法。
1. 点基准标记的设置方法，与“Step8 设置「局部基准标记」的取得方法”的步骤相同。请参照前述
Step8。( 局部基准标记中有 X1 〜 X4、Y1 〜 Y4、Lib 〜 Lib4，点基准标记中只有 X1 〜 X2、Y1 〜
Y2、Lib 〜 Lib2。)
2. 指定「绝对坐标或相对坐标」。如 CAD 数据、BOM 数据中记录的点基准标记的坐标是以基板原点为基
准的坐标 ( 绝对坐标 ) 时，选择「绝对坐标」。如点基准坐标是以某个特定的元件为基准的相对坐标时，
选择「相对坐标」。

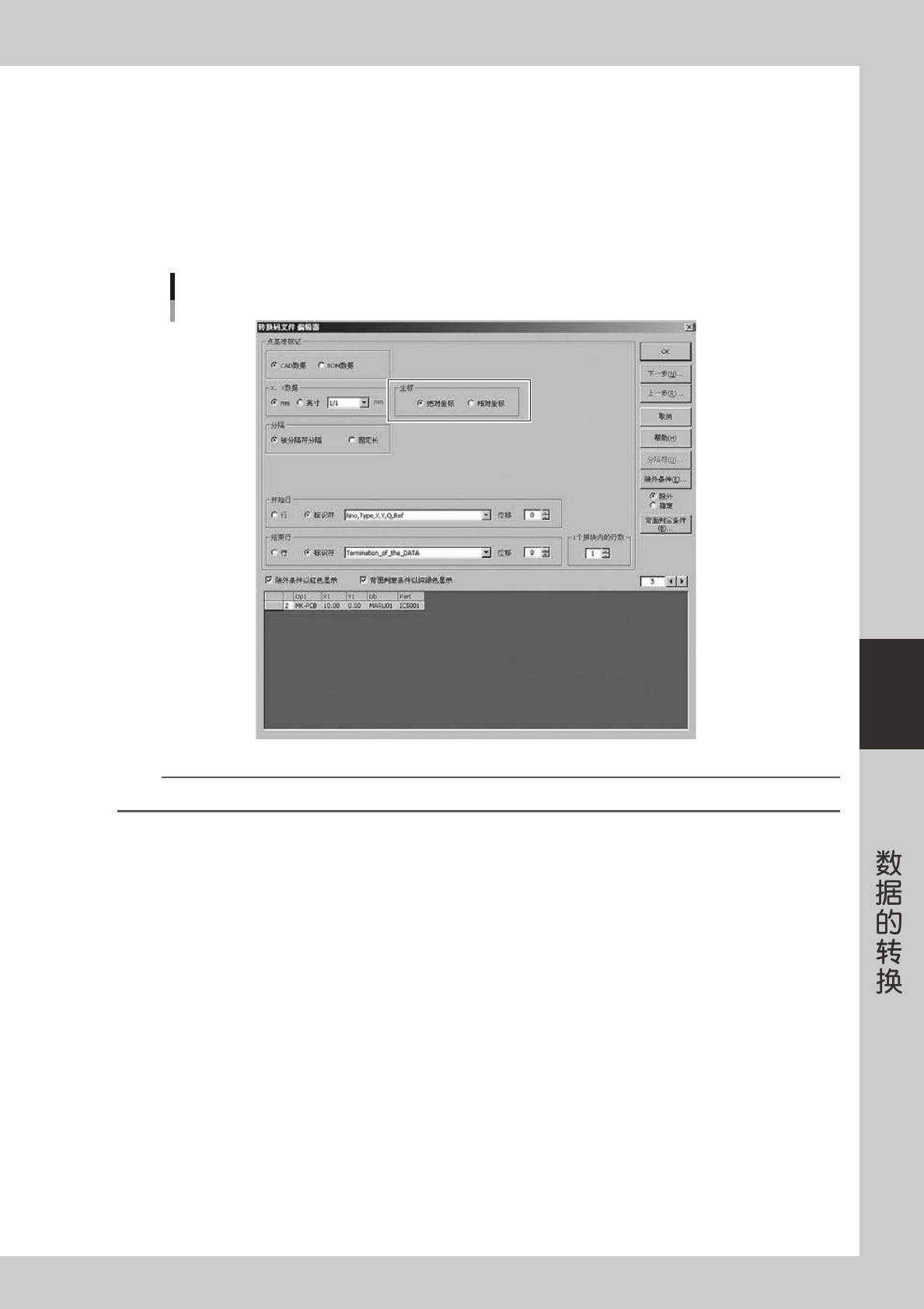

绝对坐标或相对坐标的指定
66537-S1-00
参考
转换处理完成后，点基准标记的坐标会被自动转换为从建立了关联的元件开始的相对坐标。
3. 点基准标记的取得方法的设置至此结束。按 [ 下一步 ] 按钮继续下一项的设置。
0
设置「基板坏板标记」的取得方法。
1. 基板坏板标记的取得方法的设置，与“Step6 设置「基板基准标记」的取得方法”的步骤基本相同。
请参照前述 Step6。( 因基板坏板标记只有 1 个坐标，所以不存在 X2、Y2。)
2. 基板坏板标记的取得方法的设置至此结束。按 [ 下一步 ] 按钮继续下一项的设置。
q
设置「拼块坏板标记」的取得方法。
1. 拼块坏板标记的取得方法的设置，与“Step6 设置「基板基准标记」的取得方法”的步骤基本相同。
请参照前述 Step6。( 因拼块坏板标记只有 1 个坐标，所以不存在 X2、Y2。)
2. 拼块坏板标记的取得方法的设置至此结束。按 [ 下一步 ] 按钮继续下一项的设置。
w
设置「局部坏板标记」的取得方法。
1. 局部坏板标记的取得方法的设置，与“Step8 设置「局部基准标记」的取得方法”的步骤基本相同。
请参照前述 Step8。( 因 1 个局部坏板标记只有 1 个坐标，所以不存在 X2 〜 X4、Y2 〜 Y4。)
2. 局部坏板标记的取得方法的设置至此结束。按 [ 下一步 ] 按钮继续下一项的设置。
