2-26
2
A、B: 标记外形 X、Y
输入标记的外形尺寸。参照下表，输入用直尺等测量得到的准确数值。
例 标记外型 形状类型
X
X
Y
Y
输入直径的长度
输入各边的长度
输入一边的长度
在「标记外形X」中输入X的长度，
在「标记外形Y」中输入Y的长度。
标记检出范围内显示的两条边中，
输入短边的长度
圆
正方形、长方形
正三角形
特殊形状
角检出
标记外形
65217-S1-00
C: 标记面积
此参数只有在「形状类型」被设置为「特殊形状」时才显示。标记面积的输入单位为 mm
2
。
D: 标记周长
此参数只有在「形状类形」被设置为「特殊形状」时才显示，标记周长的输入单位为 mm。
2-27
2

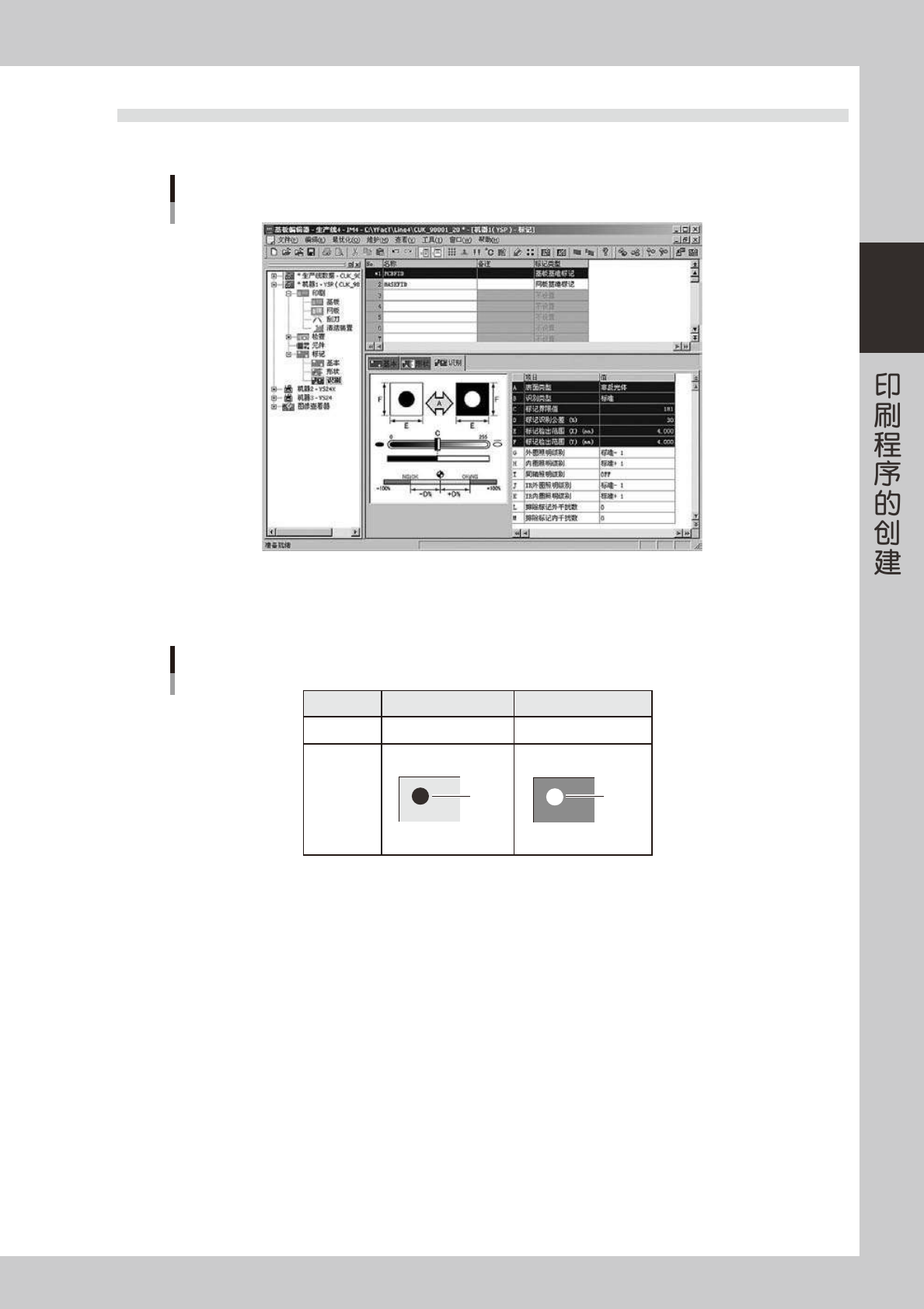

6.3 识别参数
选择「识别」选项卡，可以设置下列识别参数。
识别参数
66220-S1-00
A: 表面类型
参考下表，设置标记表面和标记周围的明暗关系。
非反光体
标记比周围暗
反光体
标记比周围亮
设 置
亮度比较
识别状态
标记
标记
表面类型
65218-S1-00
B: 识别类型
识别类型有以下 5 种 ：
· 标 准
除图样以外所有的形状类型，都使用此识别类型。但，使用此方法无法完成识别时，可试用其它方法。
· 特 殊 1
「标准」无法识别的标记使用此类型识别。
· 特 殊 2
「标准」无法识别的某部分有缺损的标记使用此类型识别。
· 图样轮廓、图样多值
只有想要作为图样登录的标记才可以使用。
2-28
2
C: 标记界限值
识别标记时的 2 值图像的界限值。
D: 标记识别公差 (%)
设置的标记面积数值与实际上通过视觉识别得到的面积数值之间的误差，用 % 设置其容许值。推荐值为「30」。

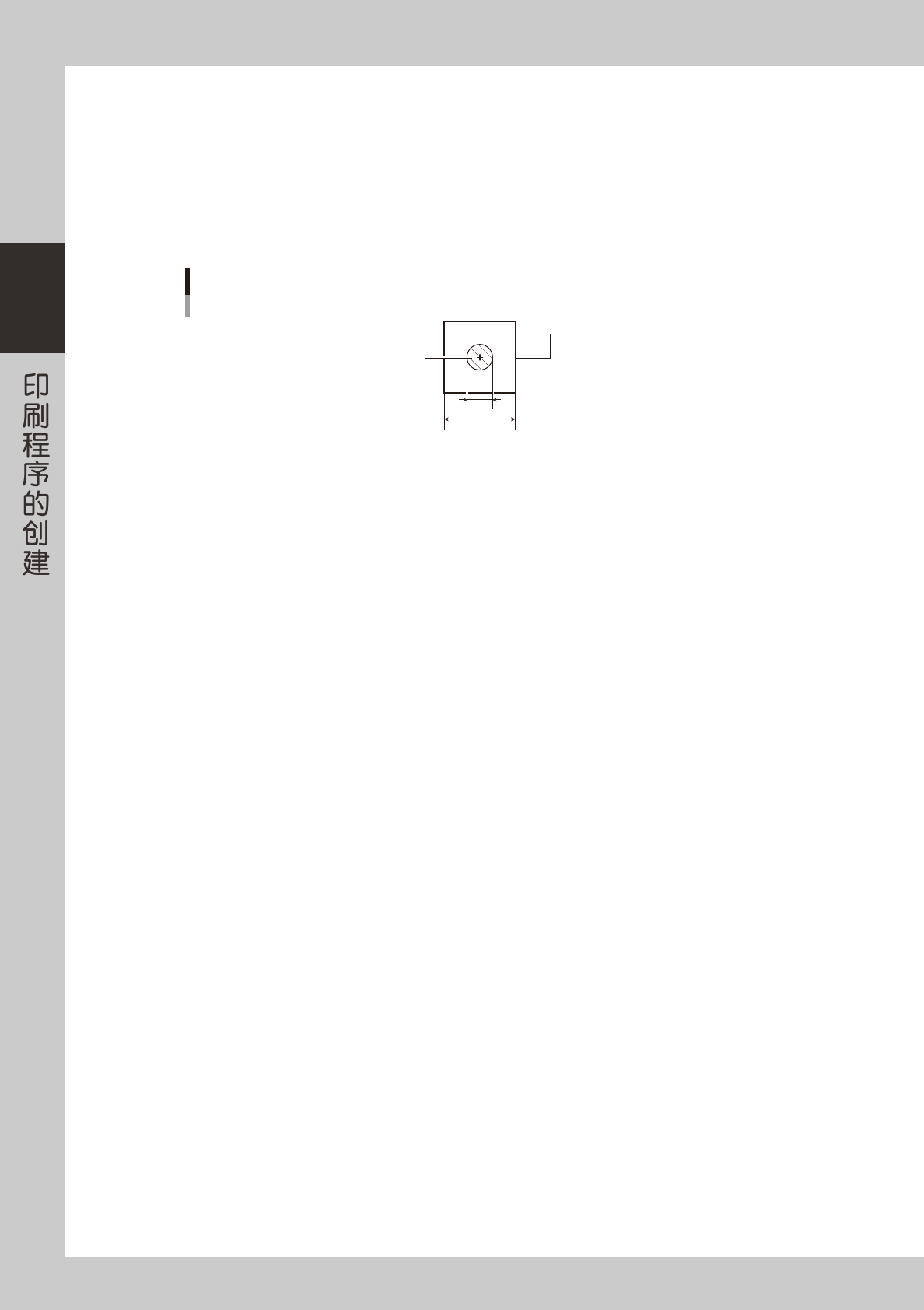

E、F: 标记检出范围 X、Y(mm)
一般以标记外形 +3.00mm 为准。如下图所示，标记外形为 1mm 的时候，输入 4mm。但，如标记以外的图样 ( 阻焊剂、图样
名等 ) 也被检出时，可以单独设置 XY 的范围或缩小标记检出范围，使设置的范围只能检出标记。
标记检出范围示例
标记检出范围
标记
1mm
4mm
65219-S1-00
G 〜 K: 照明级别
识别标记时的照明分成几个区域。各个区域的照明级别都在此设置。
L、M: 排除标记外干扰数、排除标记内干扰数
以 2 值图像方式识别标记图像时，为排除标记的外部或内部的干扰而设置的数值。
