5-13
5
ASCII
4
设置「基板信息」( 基板尺寸 ) 的取得方法。
■ 抽出各信息的基本流程
抽出各信息的基本流程
(1) 选择记录信息的文件
(2) 设置含信息的行的查找范围
(3) 设置从行范围抽出含信息的行的条件
(4) 设置从被选行的各单元格取出必要的信息
65502-S1-00
基板信息取得方法的设置
(1)
(2)
(4)
(3)
66521-S1-00
5-14
5
ASCII
1. 首先设置基板信息是记录在 CAD 数据还是 BOM 数据中的。
数据的选择
66522-S1-00
2. 在「X、Y 数据」栏设置基板尺寸 ( 长、宽、高 ) 的单位。
基板尺寸的单位设置
66523-S1-00
5-15
5
ASCII
参考

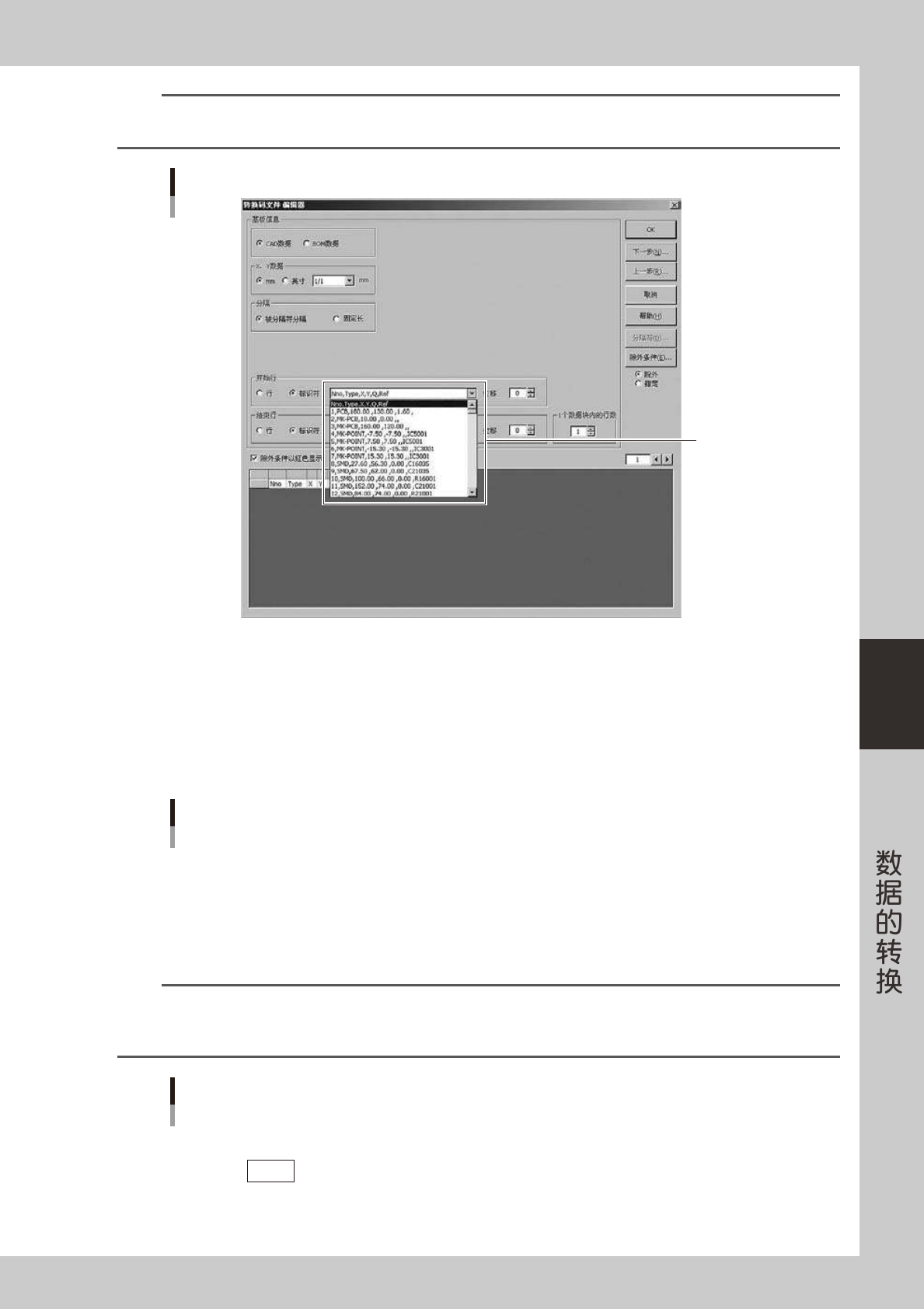

在「开始行」栏选择「标识符」的状态下，如点击下拉框按钮使下拉数据窗显示，从 CAD 数据 ( 或 BOM 数据 ) 中查找基板信息的行，
可以很快查知基板尺寸的单位。
基板尺寸的单位确认
数据窗
66524-S1-00
3. 在「分隔」栏内设置字符串的分隔方法。
■被分隔符分隔
如基板尺寸的信息是被逗号或空格等特定字符所分隔时，必须选择「被分隔符分隔」。」
■固定长
如下例所示，第 10 列到第 15 列为 X 坐标，第 18 列到第 23 列为 Y 坐标，各项目的列被固定时，选择
固定长。
123456789 123456789 123456789 123456789 123456789 123456789
49
50
51
52
53
SMD
SMD
SMD
SMD
SMD
62.25
115.00
50.00
51.75
96.00
72.50
67.10
158.50
80.00
8.00
90.00
90.00
0.00
90.00
90.00
C2140
R16006
C216
R216
R21040
固定长
各项目的列被固定时
65503-S1-00
参考
如上述例中所示，即使项目的列被固定，如将「数据格式」中的「分隔符」选择为空格或制表符等字符并勾选了「连续的分隔符作
为 1 字符」的选择框时，在此即使选择「被分隔符分隔」也可以取得基板尺寸信息。但，如下例所示，如有空栏存在时，只有用「固
定长」才能取得基板尺寸信息。
123456789 123456789 123456789 123456789 123456789 123456789
49
50
51
52
53
SMD
SMD
SMD
SMD
62.25
115.00
50.00
51.75
96.00
72.50
67.10
158.50
80.00
8.00
90.00
90.00
0.00
90.00
90.00
C2140
R16006
C216
R216
R21040
固定长
列中有空栏时
65504-S1-00
