4-18
4
3.6 Nozzle 工作表的设置
对各吸嘴分别设置可以使用的送料器安装位置。
点击各台机器的 [LOAD] 按钮，读入吸嘴有效的安装位置信息。
n
要点
此处设置的条件，用于在「COMPXPCB」工作表检查送料器安装位置 (NozzleNG 警告 )。
「Nozzle」工作表
所读入的吸嘴有效位置信息
分别点击各机器
的[LOAD]按钮
66418-S1-00
c
注意
如更改了生产线的构成和机器的贴装头规格信息时，必须更新吸嘴有效安装位置信息。
1.确认要执行送料器位置共同设置最优化的生产线号码。
2.打开安装 FactoryTools 的文件夹中的生产线文件夹。例如 ：生产线 1 的文件夹为「Line1」。
3.打开「Prt」文件夹。
4.删除所有「Nzlfit( 数字 ).txt」文件。
例如 ：名称为「Nzlfit1.txt」「Nzlfit2.txt」的文件。
5.执行送料器位置共同设置最优化。由 Excel 自动生成文件。
6.在「Nozzle」画面，点击各台机器的 [LOAD] 按钮。
4-19
4
3.7 用所设置的条件执行送料器位置共同设置最优化
完成各工作表的设置后，先保存设置数据并使其反映在送料器查看器中，再执行送料器位置共同设置最优化。
1
保存数据。
点击送料器位置共同设置工具栏的 [Exit] 按钮。
显示是否保存数据的对话框，点击 [ 是 ] 按钮，保存设置的数据。
显示是否将设置的 Excel 数据反映到送料器查看器的对话框。
2
将数据反映到送料器查看器中。
点击是否将数据反映到送料器查看器的对话框中的 [ 是 ] 按钮。
画面切换为送料器查看器，所设置的数据反映在送料器查看器中。
保存设置
66419-S1-00
3
执行送料器位置共同设置最优化。
参阅本章「2. 送料器位置共同设置最优化的执行」的内容，执行送料器位置共同设置最优化作业。
4-20
4
4.送料器位置共同设置工作表的条件设置例
以下，介绍在送料器位置共同设置工作表设置条件的 2 种方法。
4.1 优先送料器安装数量的设置
以下，介绍在生产线内尽可能多地安装送料器的设置方法。
1

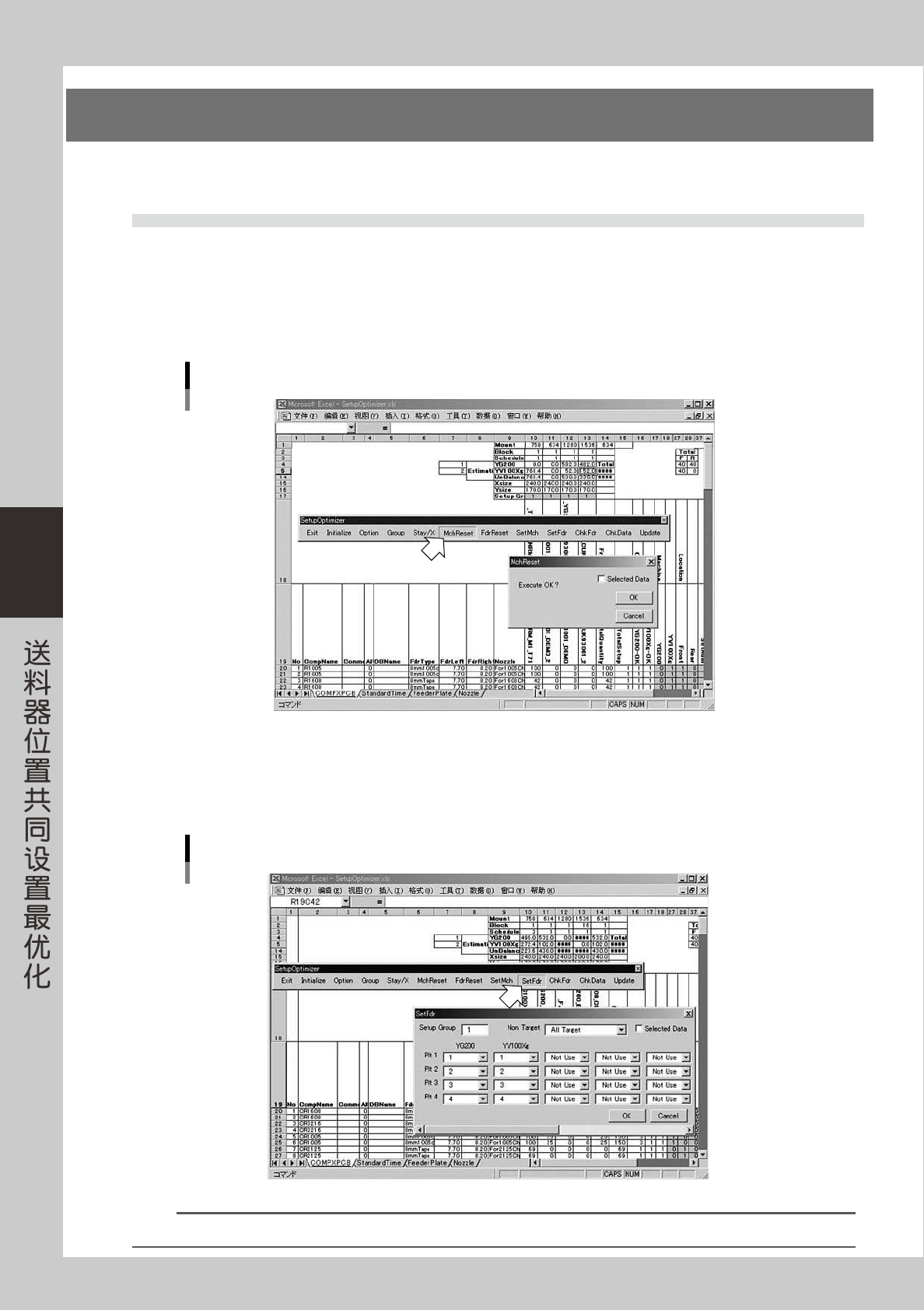

点击送料器位置共同设置工具栏的 [MchReset] 按钮。
显示「MchReset」对话框，点击 [OK] 按钮。
执行贴装的机器及安装位置的信息被删除。
「MchReset」对话框
66420-S1-00
2
点击送料器位置共同设置工具栏的 [SetFdr] 按钮。
显示「SetFdr」对话框。
设置要优先的送料器架后，按 [OK] 按钮。元件的安装位置被设置。
「SetFdr」对话框
66421-S1-00
参考
送料器安装位置所登录的送料器架，参照「FeederPlate」工作表。详细内容，参阅本章「3.5 FeederPlate 工作表的设置」。
