5.8 托盘参数
点击详细视图的「托盘」选项卡。
n
要点
此参数，只有将元件供给形态设置为「杆式」或「托盘式」，将送料器类型设置为「多杆式」、「宽幅多杆式」、「杆式 15mm」、「杆
式 20mm」或「固定托盘式送料器」、「外部托盘交换器」、「自动托盘交换器」时才有效。
1. 将元件供给形态设置为「杆式」时
托盘参数
杆式
66134-S1-00
A: 元件个数
输入 1 根料杆上存在的元件个数。
B: 目前个数
显示当前料杆已使用的元件个数。直接使用默认值。
C: 计数结束时停止
如设置为「执行」，当料杆上的元件被用去「元件个数」中设定的个数时，机器便自动停止运行。
一般设置为「不执行」。

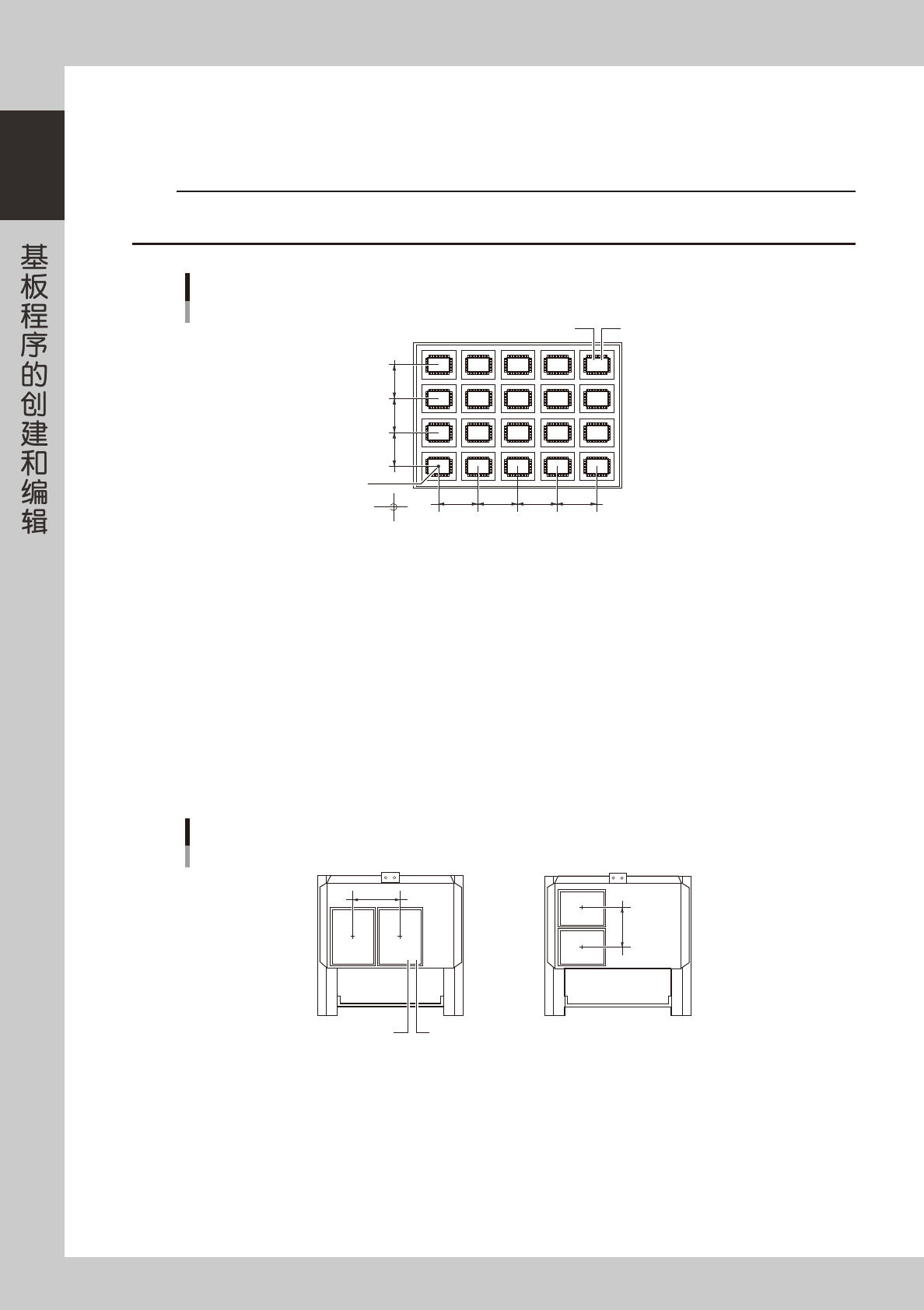

2. 将元件供给形态设置为「托盘式」时
● 设置为固定托盘式送料器时的参数
托盘参数
固定托盘式送料器
66135-S1-00
A、B:元件个数 X、Y
设置托盘的 X、Y 方向各装入的元件个数。如图所示 , 托盘的元件个数 X 为「5」、元件个数 Y 为「4」。
C、D:元件间距 X、Y(mm)
设置元件以多少 mm 的间隔排列在托盘中。
1-54
1
E、F:当前位置 X、Y
指定从托盘原点 ( 面对贴片机正面，距离托盘左前角最近的元件的中心位置 ) 数起的第几列、第几行的元件开始吸附。
创建元件信息时，一般在「当前位置 X」、「当前位置 Y」都输入「1」。输入「1」后，从托盘原点位置的元件开始吸附。
此值会自动更新，因此可以确认当前第几列、第几行为止的元件已经用完。
c
注意
固定托盘式送料器与可调侧传送轨连动。设置使用固定托盘式送料器的元件信息时，必须按照要贴装此元件的基板的宽度调节传送
宽度后再设置。
1
2
1
3
4
2 3 4 5
1,1 2,1 3,1 4,1 5,1
1,2 2,2 3,2 4,2 5,2
1,3 2,3 3,3 4,3 5,3
1,4 2,4 3,4 4,4 5,4
X-当前位置
托盘原点
料架原点
X-元件间距
X-元件个数
Y-元件个数
Y-元件间距
Y-当前位置
元件个数/间距/当前位置
65129-S1-00
G、H:托盘数量 X、Y
设置料架的 X、Y 方向各装入的托盘张数。
例 ：如下图 A 所示，「托盘数量 X」输入「2」，「托盘数量 Y」输入「1」。如下图 B 所示，「托盘数量 X」输入「1」，「托盘
数量 Y」输入「2」。
I、J:托盘间距 X、Y(mm)
设置以多少 mm 的间隔，将托盘排列在料架上。
例：如下图 A 所示，「托盘间距 X」输入「15.00」，「托盘间距 Y」输入「0.00」。如下图 B 所示，「托盘间距 X」输入「0.00」，
「托盘间距 Y」输入「10.00」。只有 1 张托盘时，在「托盘间距 X」「托盘间距 Y」中都输入「0.00」。
K、L:托盘当前位置 X、Y
指定从料架的原点数起的第几列、第几行的托盘开始吸附元件 ( 参考下图 )。一般「托盘当前位置 X」、「托盘当前位置 Y」都
输入「1」，输入「1」后，从距离料架原点最近位置的托盘开始吸附元件。
150.00
1, 1 2, 1
100.00
1, 2
1, 1
托盘当前位置X
托盘数量/托盘间距
托盘当前位置Y
A B
65130-S1-00
1-55
1

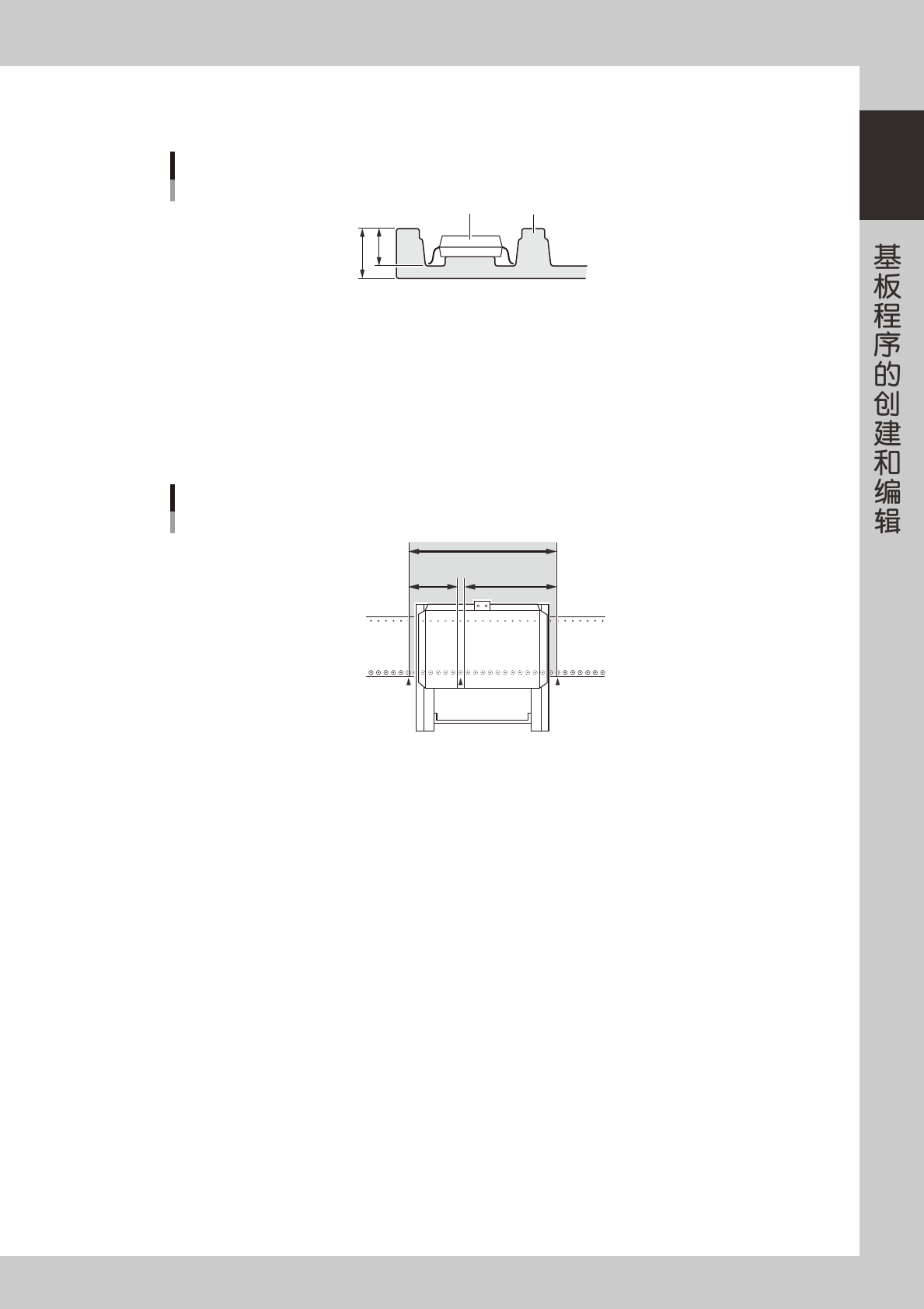

M: 托盘厚度 (mm)
输入托盘的厚度 (mm)。
B
A
元件
托盘
托盘厚度＝A－B
托盘厚度
65131-S1-00
N、O:送料器占用位数左侧、右侧
将固定托盘式送料器安装在送料器架时，以 Step5 设置的「送料器安装位置」为基准，设置在左、右两侧送料器架上各有多
少个安装孔无法安装 8mm 带式送料器。
例如 ：当固定托盘式送料器占用 No.109 〜 135 送料器架时，如将送料器安装位置设置为「No.120」，No.120 左侧的 No.109
〜 119 无法安装送料器，在「送料器占用位数左侧」输入「11」。同样，右侧 No.121 〜 135 也无法安装送料器，因此在「送
料器占用位数右侧」输入「15」。
YS 系列贴片机的固定托盘，因不安装在送料器架上，所以可以直接使用默认值。
109 135120
无法安装送料器
送料器架
固定托盘式
送料器
左侧 右侧
送料器占用位数
65132-S1-00
P: 计数结束时停止
如设置为「执行」，用完设置的元件个数后，贴片机会自动停止运行。如设置为「不执行」，用完设置的元件个数后，会返回
最初的位置继续吸附元件。一般设置为「不执行」。
