1-50 1 F: 引脚根数 输入 EW 方向中任一方存在的引脚根数。 G: 引脚间距 准确输入引脚间的距离。 H: 引脚宽度 准确输入引脚的宽度。 I: 反射引脚长 输入识别时发亮部分引脚的长度。 I G H A：外形尺寸X B：外形尺寸Y C：元件厚度 G：引脚间距 H：引脚宽度 I：反射引脚长 仰视图 SOP的形状参数 N S E W N S W E B C A 65123-S1-00 ■简易倒装芯片 A、B:外形尺寸…
1-49
1
■微型 Tr/SOT 元件
A、B:外形尺寸 X、Y
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检出线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检出线。一般使用默认值。
E: 检出线宽度
指定引脚检出线的宽度。引脚长度为 0.0 〜 0.3mm 的元件设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」。一般使用默认值。
F、G:引脚根数 NS
分别输入 NS 方向存在的引脚根数。
吸料角度
元件包装外形
0° 90°
NS NS
N
S
N
S

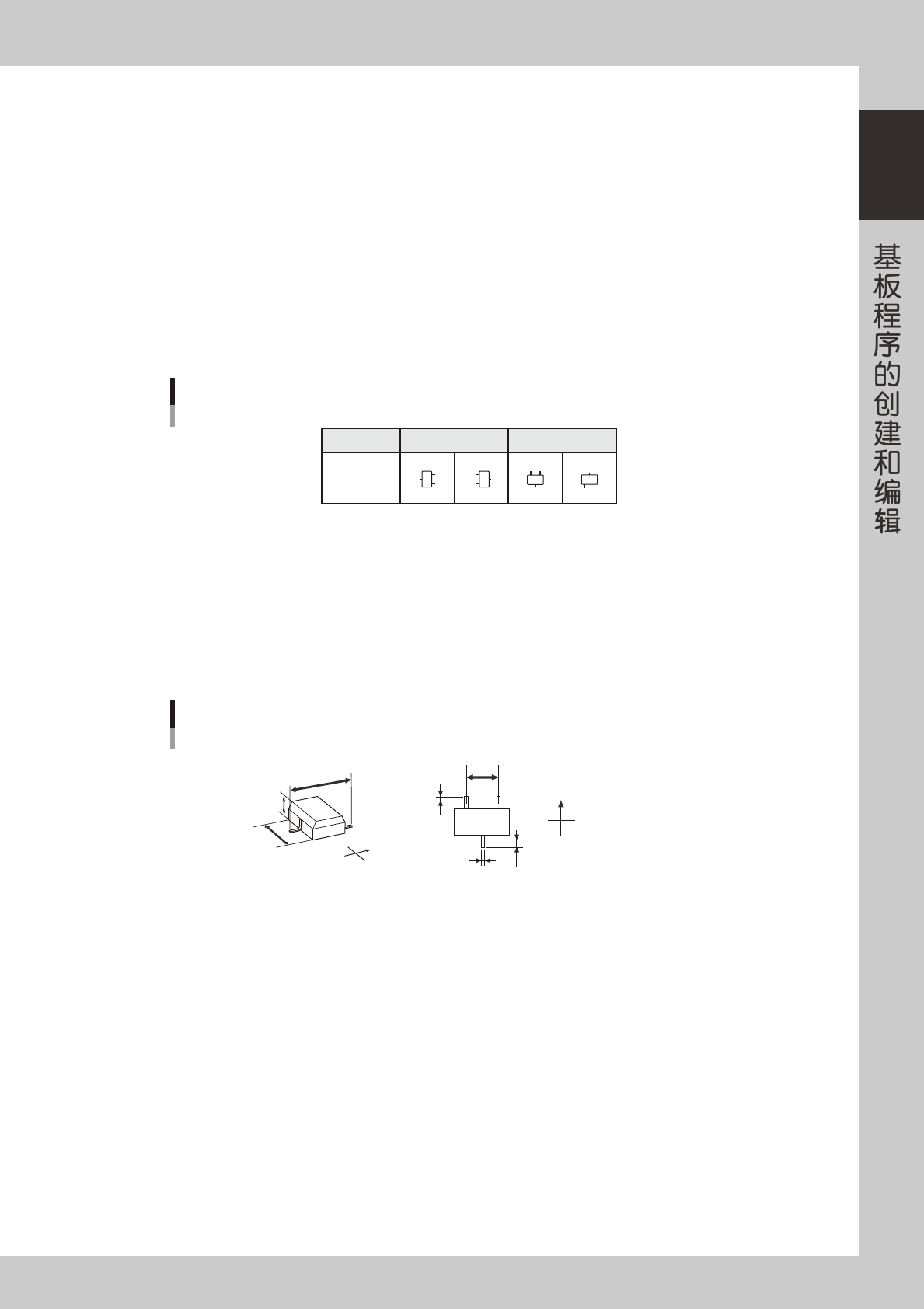

微型 Tr/SOT的引脚方向
65121-S1-00
H、I:引脚间距 NS
准确输入引脚间的距离。
J: 引脚宽度
准确输入引脚的宽度。
K: 反射引脚长
输入识别时发亮部分的引脚长度，一般使用默认值。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：检出线位置
H：引脚间距
J：引脚宽度
K：反射引脚长
微型Tr/SOT的形状参数
N
S
E
W
B
C
A
N
S
E
W
H
K
D
J
仰视图
65122-S1-00
■SOP 元件
A、B:外形尺寸 X、Y
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检出线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检出线。一般使用默认值。
E: 检出线宽度
指定引脚检出线的宽度。引脚长度为 0.0 〜 0.3mm 的元件设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」。一般使用默认值。
1-50
1
F: 引脚根数
输入 EW 方向中任一方存在的引脚根数。
G: 引脚间距
准确输入引脚间的距离。
H: 引脚宽度
准确输入引脚的宽度。
I: 反射引脚长
输入识别时发亮部分引脚的长度。
I
G
H
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
G：引脚间距
H：引脚宽度
I：反射引脚长
仰视图

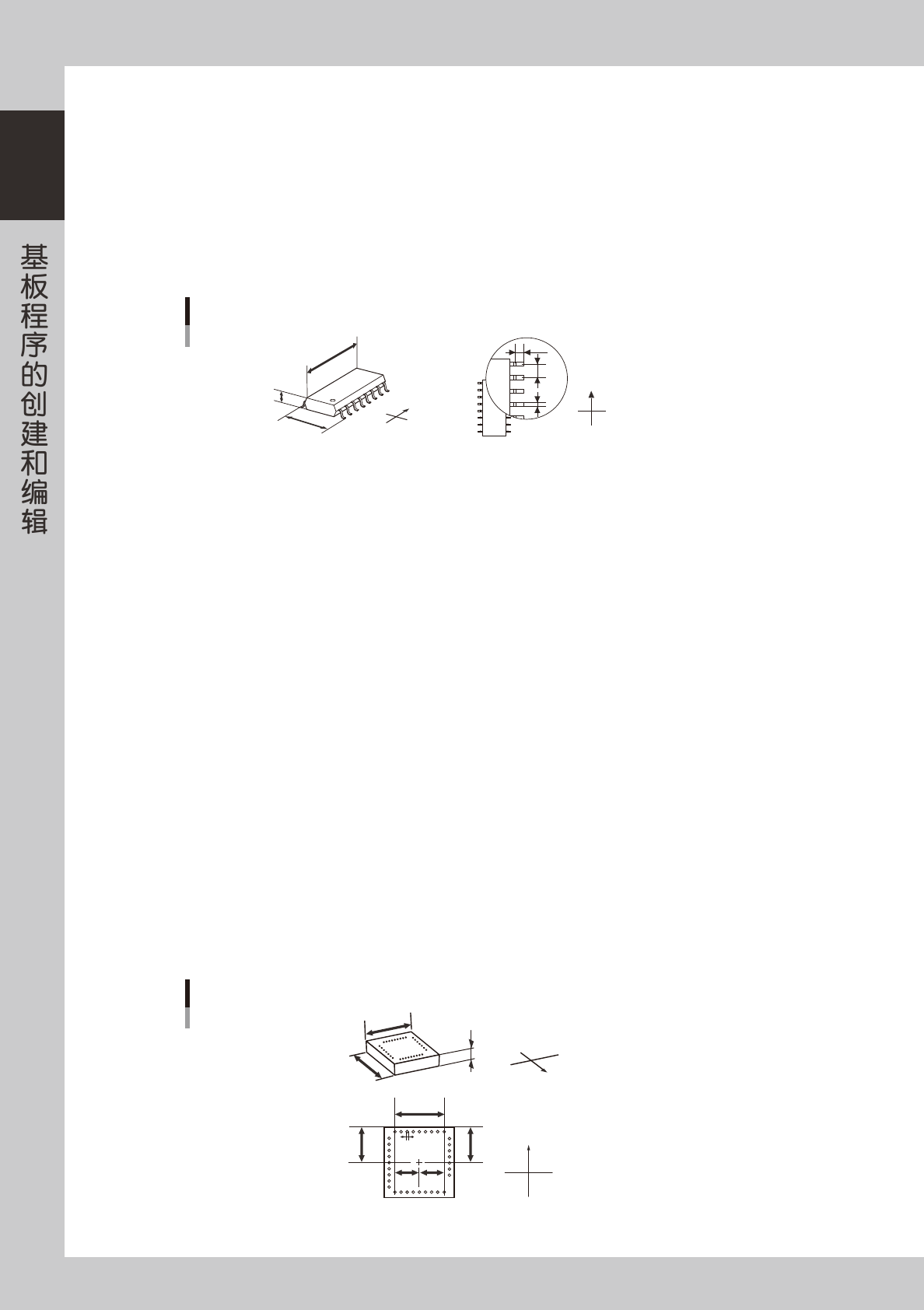

SOP的形状参数
N
S
E
W
N
S
W
E
B
C
A
65123-S1-00
■简易倒装芯片
A、B:外形尺寸 (mm)
输入 CAD 数据等准确数值 (mm)。
C: 外形尺寸元件厚度 (mm)
输入 CAD 数据等准确数值 (mm)。
D: Bump 数 N
输入 N 方向的最外边存在的 Bump 数。
E: Bump 直径 N(mm)
以 mm 为单位，在 0.00 〜 99.99mm 范围内输入最外边的 Bump 中，存在于 N 方向的 Bump 直径。输入 CAD 数据等准确数值。
( 参阅插图 )
F: 始点位置 XN(mm)
输入从元件的中心到 N 方向始点 Bump 的 X 坐标值。( 参阅插图 )
G: 始点位置 YN(mm)
输入从元件的中心到 N 方向始点 Bump 的 Y 坐标值。( 参阅插图 )
H: 终点位置 XN(mm)
输入从元件的中心到 N 方向终点 Bump 的 X 坐标值。( 参阅插图 )
I: 终点位置 YN(mm)
输入从元件的中心到 N 方向终点 Bump 的 Y 坐标值。( 参阅插图 )
J 〜 a:Bump 数 S 〜终点位置 YW
参考以上 D 〜 1 的说明和插图，输入 S、E、W 方向的设定值。
C
B
A
W
N
S
E
N
S
EW
G
E
D
I
F H
简易倒装芯片的形状参数
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：Bump数
E：Bump直径
F：始点位置X
G：始点位置Y
H：终点位置X
I：终点位置Y
+：元件中心
仰视图
65124-S1-00
1-51
1
■倒装芯片
A、B:外形尺寸 (mm)
输入 CAD 数据等准确的数值 (mm)。
C: 外形尺寸元件厚度 (mm)
输入 CAD 数据等准确的数值 (mm)。
C
B
A
W
N
S
E
倒装芯片的形状参数
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
65125-S1-00
■简易 BGA 元件
A、B:外形尺寸 X、Y(mm)
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
C: 外形尺寸元件厚度
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
D: BGA 端子总数
输入元件上存在的端子总数。
E、F:BGA 端子列数 N、E
分别输入 NE 各个方向的端子列数。单边存在端子的列数不同时，输入端子数量最多的行的列数。
G: BGA 端子间距 (mm)
输入各端子间的距离。
H: BGA 端子直径 (mm)
输入端子的直径。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：BGA端子总数
E：BGA端子列数N
F：BGA端子列数E
G：BGA端子间距
H：BGA端子直径
仰视图
侧面图
简易BGA的形状参数
N
S
E
W
B
A
C
E
F
G
H
C
65126-S1-00
■BGA
A、B:外形尺寸 X、Y(mm)
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
C: 外形尺寸元件厚度 (mm)
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
D、E、F:元件中心歪斜量 X、Y、R
输入元件的中心与吸附位置的偏移量。
G: BGA 端子总数
输入元件上存在的端子总数。
H、I:BGA 端子列数 NE
分别输入 NE 各个方向的端子列数。单边存在的端子列数不同时，输入端子数最多的行的列数。
