6.3 形状参数
形状参数
66149-S1-00
形状类型
形状类型有以下 5 种。从下拉框中选择适合所用标记的类型。
形状类型 说 明 例
圆
正方形、长方形
正三角形
特殊形状
角检出
标记形状为圆形时选择。
标记形状为正方形、长方形时选择。
标记形状为正三角形时选择。
标记形状为圆形、正方形、长方形、正三角形以外的一个整体时选择。
需将图样的角部作为标记进行检测时选择。
形状类型
65143-S1-00
1-74
1
A、B:标记外形 X、Y(mm)
输入标记的外形尺寸。参照下表，输入用直尺等测量得的准确数值。基本参数的「标记类型」设置为「坏板标记」时，
不显示此参数，而显示「标记检出范围」。
例 标记外型 形状类型
X
X
Y
Y
输入直径的长度
输入各边的长度
输入一边的长度
在「标记外形X」中输入X的长度,
在「标记外形Y」中输入Y的长度。
标记检出范围内显示的两条边中，
输入短边的长度。
圆
正方形、长方形
正三角形
特殊形状
角检出
标记外形
65144-S1-00
C: 标记面积 (mm
2
)
此参数只有在「形状类型」设置为「特殊形状」时才显示。标记面积以 mm
2
为单位输入。
D: 标记周长 (mm)
此参数只有在「形状类型」设置为「特殊形状」时才显示。标记周长以 mm 为单位输入。
n
要点
由于受照明等环境因素的影响，识别得到的数值与实际测量得到的数值不一致时容易发生错误。此时，可以加大识别参数中的「标
记识别公差」或先将「标记识别公差」设置为 100% 后，再通过标记调整进行识别测试，输入识别测试得到的面积和周长。数据得
到后再将「标记识别公差」恢复到原来的数值。
1-75
1

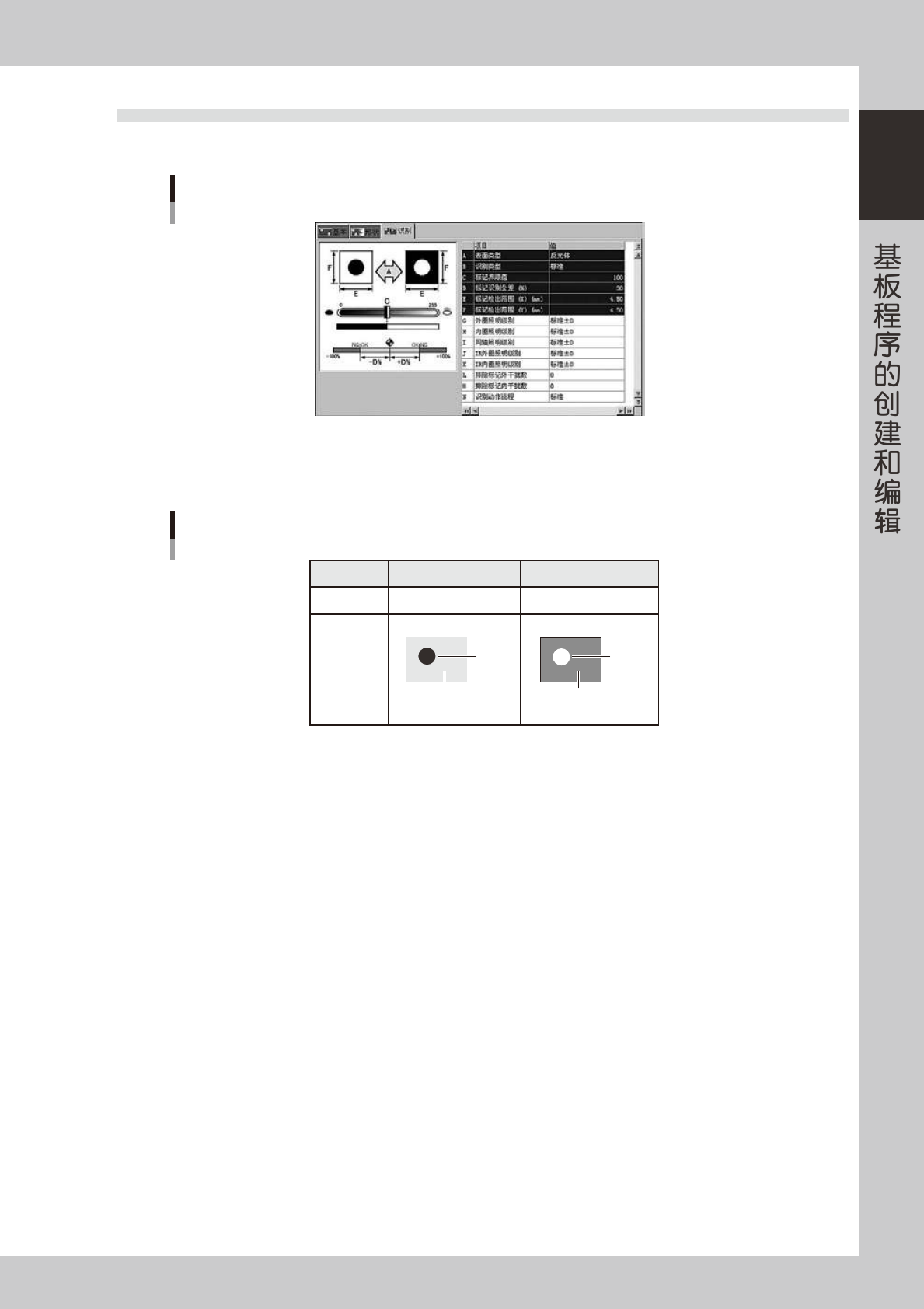

6.4 识别参数
点击详细视图的「识别」选项卡。
识别参数
66150-S1-00
A: 表面类型
参考下表，设置标记表面和基板 ( 标记周围 ) 的明暗关系。
非反光体
标记比基板暗
反光体
标记比基板亮
设 置
亮度比较
识别状态
基板
标记
基板
标记
表面类型
65145-S1-00
B: 识别类型
识别类型有以下 5 种 ：
· 标 准
除图样以外所有的形状类型，都使用此识别类型。但，如使用此方法无法识别时，可试用其它方法。
· 特 殊 1
「标准」类型无法识别的标记使用此类型识别。
· 特 殊 2
「标准」类型无法识别的某部分有缺损的标记使用此类型识别。
· 图样轮廓、图样多值、整个图样
只有想作为图样登录的标记才可以使用。登录图样只能在机器中进行。
C: 标记界限值
识别标记时的 2 值图像的界限值。
D: 标记识别公差
设置的标记面积值与实际通过视觉识别得到的面积值之间的误差，用 % 设置，推荐值为「30」。
