6-10 6 1.5.1 使用基板编辑器的匹配功能 ( 基板→数据库 ) 的方法 数据库匹配 ( 基板→数据库 )，是用基板程序的元件信息改写数据库的元件信息。为此，必须预先将基板程序的元 件信息更新为最新状态。另外，同名的元件信息会被后匹配的信息所覆盖。即，不会以相同的元件名在数据库登 录多个元件信息。 反复执行了数据库匹配 ( 基板→数据库 ) 时，元件数据库的元件信息的变化过程，如下图所示。 元件数据库 元件 D 元件 F 元件…
6-9
6
以合并的概要图为例，介绍如何选择适合的合并方法。
首先，必须如下表所示整理合并前的元件信息。
基板 A 基板 B 基板 C 数据库 A 数据库 B
元件 A ◎
元件 B ◎
元件 C ◎
元件 D ○ ◎
元件 E ○ ○ ◎
元件 F △ △ △ △ △
( ◎元件主信息○参照 ( 复制 ) 元件信息△主信息不明的元件信息 )
元件 A/B/C 在基板程序内 ；元件 D/E 在元件数据库内 ；元件 F 在元件数据库 A/B 内都有，哪个是元件主信息不明。
元件主信息所在的位置为基板程序或元件数据库，不便于管理。
根据元件信息的状态，选择适合的合并方法。
‧
元件 A/B/C 的状态时
使用基板编辑器的匹配功能 ( 基板→数据库 ) 的方法合并。
‧
元件 D/E 的状态时
使用元件数据库编辑器的方法合并。
‧
元件 F 的状态时
确认元件主信息是在元件数据库 A 还是在元件数据库 B 中之后，使用元件数据库编辑器的方法合并。
‧
混合有元件 A/B/C、元件 D/E、元件 F 的状态时
使用基板编辑器的匹配功能 ( 基板→数据库 ) 的方法合并。
如上所述，必须根据所使用的元件信息的状态选择适合的合并方法。
6-10
6
1.5.1 使用基板编辑器的匹配功能 ( 基板→数据库 ) 的方法
数据库匹配 ( 基板→数据库 )，是用基板程序的元件信息改写数据库的元件信息。为此，必须预先将基板程序的元
件信息更新为最新状态。另外，同名的元件信息会被后匹配的信息所覆盖。即，不会以相同的元件名在数据库登
录多个元件信息。

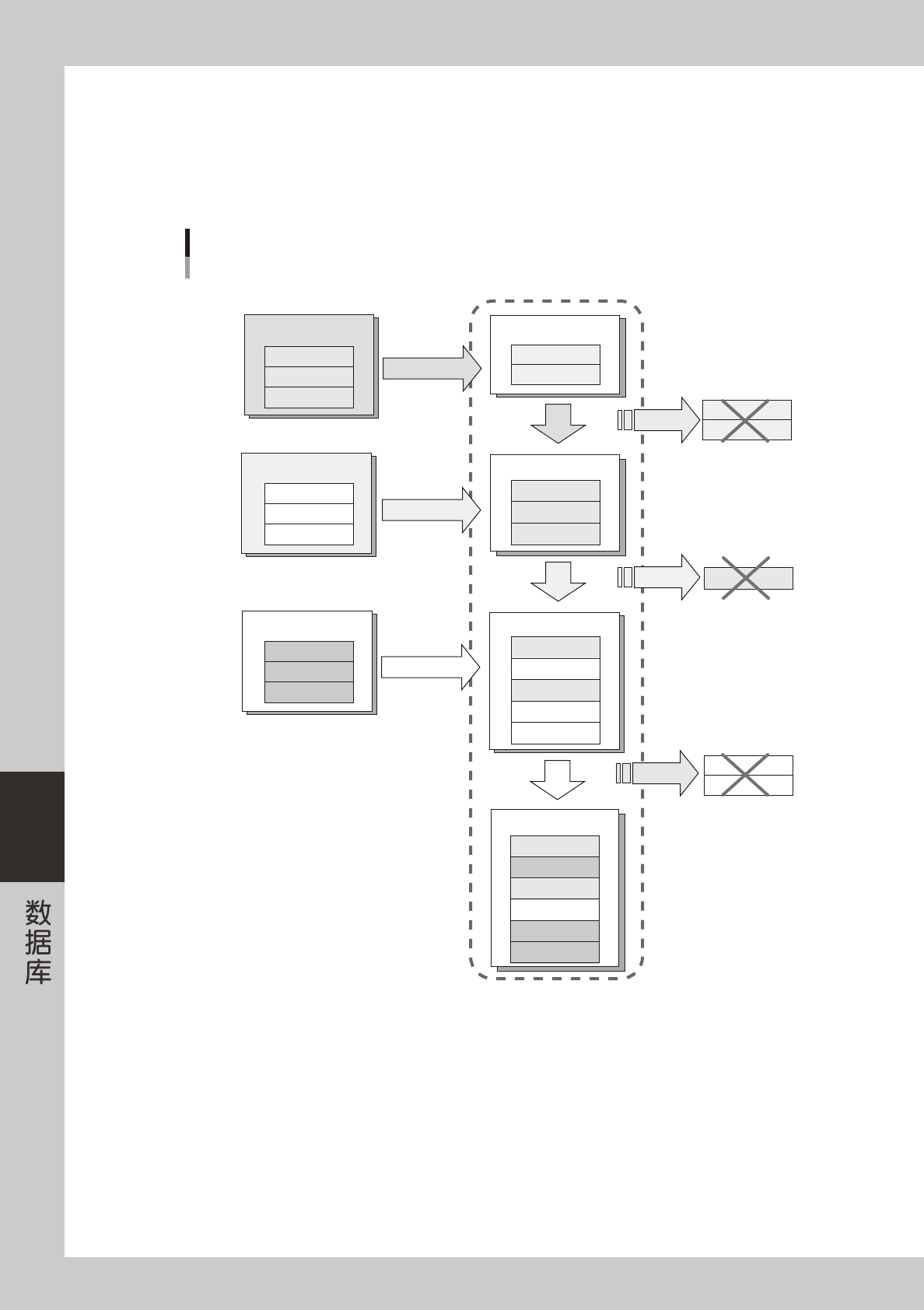

反复执行了数据库匹配 ( 基板→数据库 ) 时，元件数据库的元件信息的变化过程，如下图所示。
元件数据库
元件 D
元件 F
元件数据库
元件 D
元件 F
元件 A
元件数据库
元件 D
元件 F
元件 A
元件 B
元件 E
元件数据库
元件 D
元件 F
元件 A
元件 B
元件 E
元件 C
执行匹配的基板程序 元件数据库
因被覆盖
而失去的元件信息
基板程序 A
元件 A
元件 D
元件 F
基板程序 B
元件 B
元件 E
元件 F
基板程序 C
元件 C
元件 E
元件 F
匹配
匹配
匹配
※ 对含有同名元件的多个基板程序
按本图所示的顺序执行匹配时，
后匹配的元件信息被最终反映在
数据库上。
元件 D
元件 F
元件 F
元件 F
元件 E
元件数据库的元件信息的变化过程
65611-S1-00
6-11
6
1

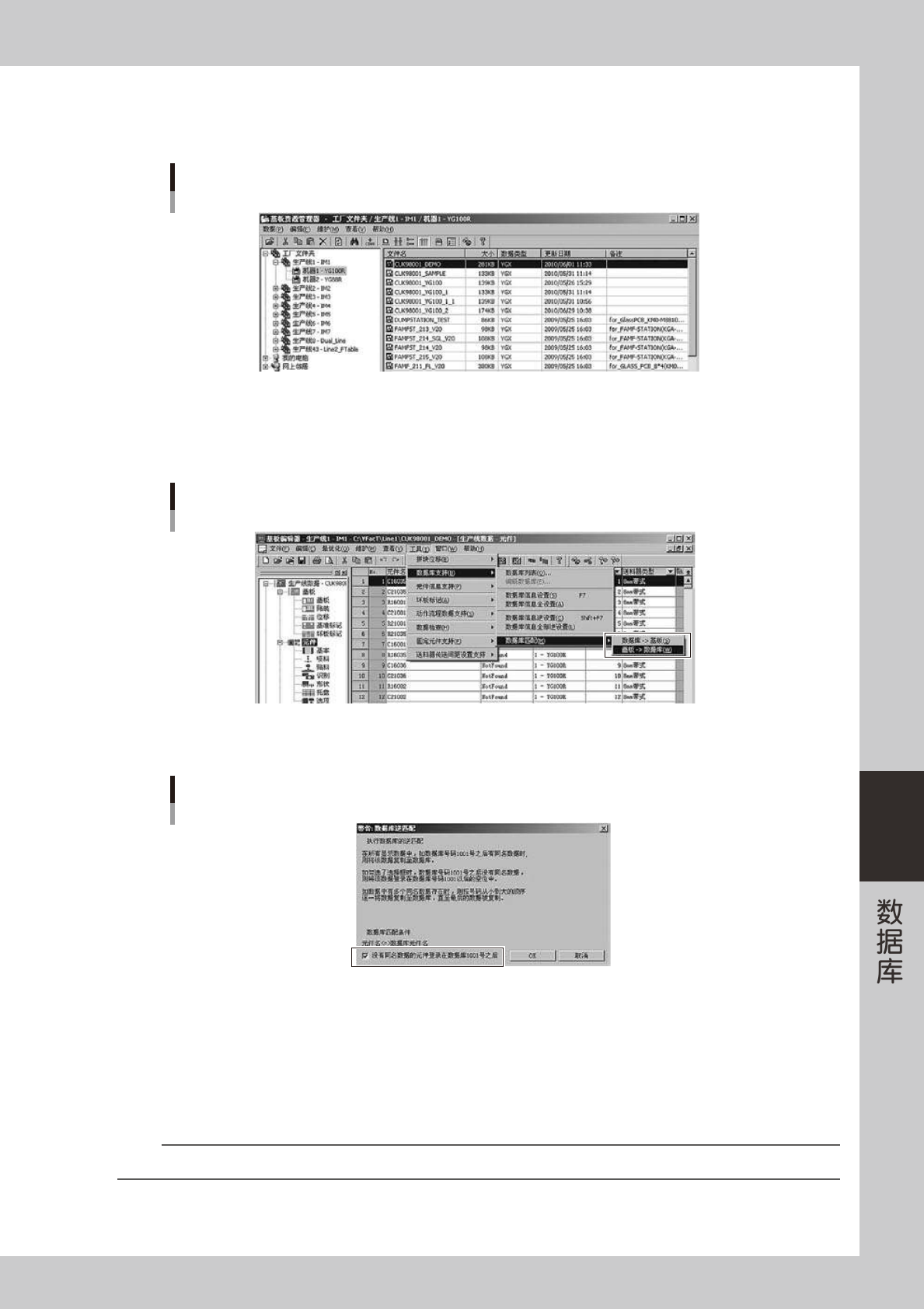

打开基板程序。
从基板资源管理器打开存在想要在数据库登录的数据的基板程序。
基板程序
66605-S1-00
2
执行数据库匹配 ( 基板→数据库 )。
1. 选择「工具 (T)」菜单中的「数据库支持 (B)」-「数据库匹配 (M)」-「基板→数据库 (W)」。
执行数据库匹配
66606-S1-00
2. 勾选「没有同名数据的元件登录在数据库 1001 号之后」的选择框后，按 [OK] 按钮执行匹配。
勾选「没有同名数据的元件登录在数据库1001号之后」
66607-S1-00
通过上述操作在数据库 1001 号以后添加数据。如数据库中已有同名数据存在，则不会用基板程序的元件
信息进行覆盖、添加。
3
反复执行 Step1 和 Step2 的操作。
打开基板程序，反复执行数据库匹配 ( 基板→数据库 )。
对所有存在想要在数据库登录的数据的基板程序执行数据库匹配 ( 基板→数据库 )。
参考
使用数据库实用工具执行数据库匹配 ( 基板→数据库 )，效率会更高。详细内容，参阅别册「Factory Tools 标准功能」用户操作手册。
