5-23 5 ASCII 6 设置「基板基准标记」的取得方法。 1. 「X、 Y 数据」的单位、 「分隔」和想要抽出的行的「指定条件 ( 或除外条件 )」的设置方法， 参照“Step4 设置「基板信息」的取得方法”的 1. 〜 10.。 如勾选了「混合有正面和背面的贴装坐标」的选择框时， 必须设置判定哪行为背面的「背面判定条件」 。 关于设置方法，参照“Step5 设置「拼块位移」的取得方法。 ”的 2.。 2. 从抽出的基板基准标记行…
5-22
5
ASCII
7. 如拼块位移数据中含有与跳过相关的信息时，必须设置「跳过条件」。
1 T BLOCK -5.990 7.240 0.000 0
2 T BLOCK -5.990 79.240 0.000 1
跳过信息
跳过信息例
65509-S1-00
上述拼块位移数据为 CAD 数据中的示例，行最后的数值是与跳过相关的信息，如「0」表示“不跳过”,
「1」表示“跳过”时，如下进行设置。

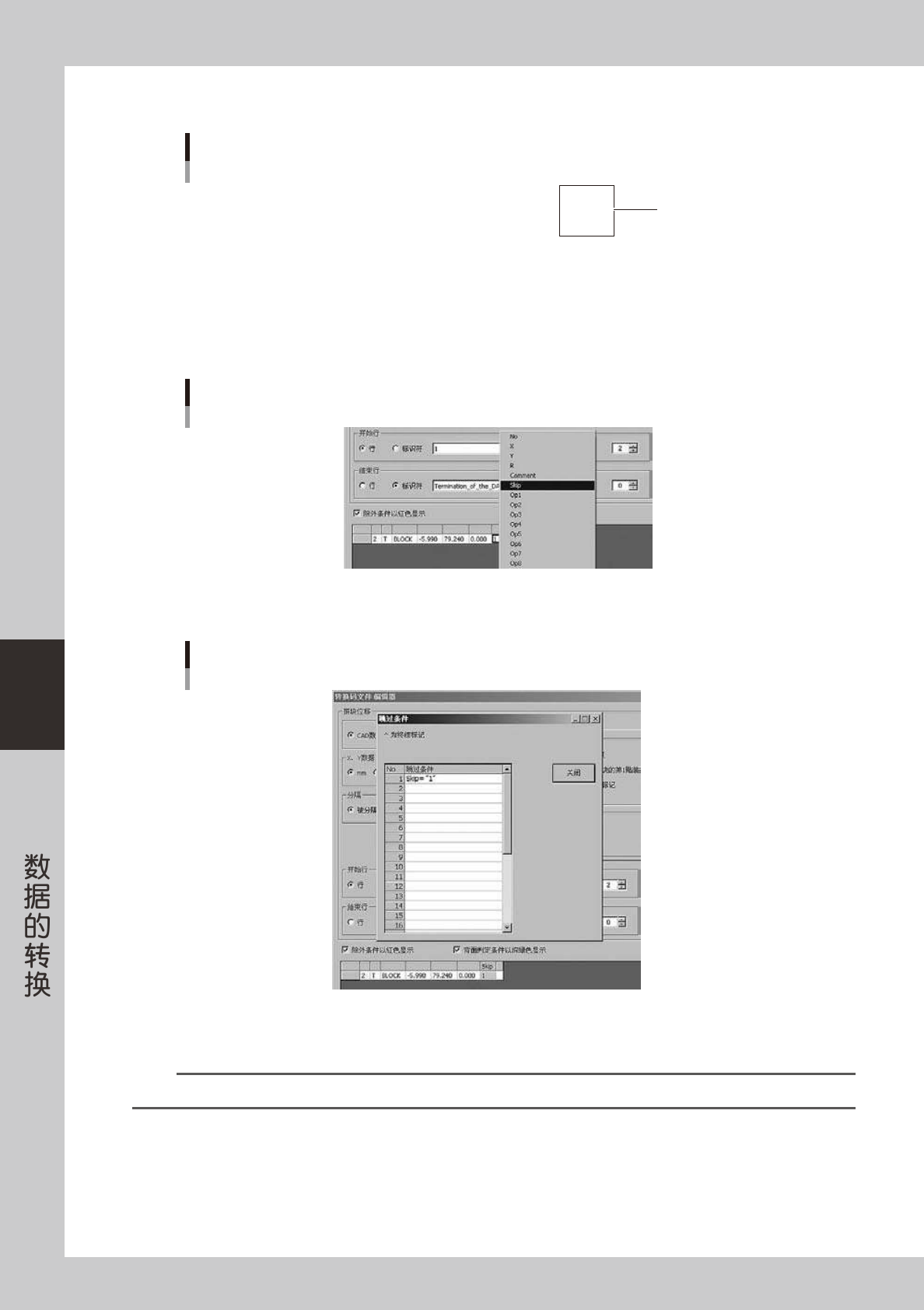

在最右侧的列点击鼠标右键后，选择「Skip」。再按 [ 跳过条件 ] 按钮，输入跳过条件。( 与条件一致的
拼块位移信息会被作为要“跳过”的拼块取得。)
「Skip」的选择画面
66532-S1-00
此例中，因「1」表示“跳过”，所以在跳过条件栏里输入 Skip="1" 后，按 [ 关闭 ] 按钮。
「跳过条件」对话框
66533-S1-00
跳过条件的表达方法与「指定条件」、「除外条件」、「背面判定条件」相同。可以使用的运算符，参照
本章「4.1 表达式的表达方法」。
参考
在「指定条件」或「除外条件」中使用过的 Op，在「跳过条件」中还可以再次使用。
5-23
5
ASCII
6
设置「基板基准标记」的取得方法。
1. 「X、Y 数据」的单位、「分隔」和想要抽出的行的「指定条件 ( 或除外条件 )」的设置方法，参照“Step4
设置「基板信息」的取得方法”的 1. 〜 10.。
如勾选了「混合有正面和背面的贴装坐标」的选择框时，必须设置判定哪行为背面的「背面判定条件」。
关于设置方法，参照“Step5 设置「拼块位移」的取得方法。”的 2.。
2. 从抽出的基板基准标记行的各单元格指定取得基准标记坐标的位置。
如在 1 行中记录了 2 个坐标信息时，在第 1 个坐标信息的单元格里指定 X1、Y1，在第 2 个坐标信息
的单元格里指定 X2、Y2。
如在 1 行中只记录了 1 个坐标信息时，在此单元格里指定 X1、Y1。
指定取得基板基准标记坐标的位置
66534-S1-00
3. 指定取得标记名的位置。
如在 1 行中有 2 个坐标信息且标记名也有 2 个时，在与 X1、Y1 相对应的标记名的单元格里设置「Lib」，
在与 X2、Y2 相对应的标记名的单元格里设置「Lib2」。
如在 1 行中有 2 个坐标信息，但却只有 1 个标记名时，在标记名的单元格里设置「Lib」和「Lib2」。
如在 1 行中只有 1 个坐标信息时，在标记名的单元格里指定「Lib」。
指定取得标记名的位置
66535-S1-00
4. 基板基准标记的取得方法的设置至此结束。按 [ 下一步 ] 按钮继续下一项的设置。
5-24
5
ASCII
7
设置「拼块基准标记」的取得方法。
1. 拼块基准标记的取得方法的设置，与“Step6 设置「基板基准标记」的取得方法”的步骤相同。请参照
前述 Step6。
2. 设置完拼块基准标记的取得方法后，按 [ 下一步 ] 按钮继续下一项的设置。
8
设置「局部基准标记」的取得方法。
1. 「X、Y 数据」的单位、「分隔」和想要抽出的行的「指定条件 ( 或除外条件 )」的设置方法，参照“Step4
设置「基板信息」的取得方法”的 1. 〜 10.。
如勾选了「混合有正面和背面的贴装坐标」的选择框时，必须设置判定哪行为背面的「背面判定条件」。
关于设置方法，参照“Step5 设置「拼块位移」的取得方法。”的 2.。
2. 设置 X、Y 坐标、标记名的取得方法。
设置方法与“Step6 设置「基板基准标记」的取得方法”的步骤相同，请参照前述 Step6。( 因局部基
准标记还可以使用 4 点基准标记，所以存在 X1 〜 X4、Y1 〜 Y4、Lib 〜 Lib4。)
3. 建立与贴装信息的关联。局部基准标记必须与贴装信息相关联。如局部基准标记的行里有表示与贴装
信息相关联的字符串时，在此单元格点击鼠标右键后选择「Part」。
建立与贴装信息的关联
66536-S1-00
4. 局部基准标记的取得方法的设置至此结束。按 [ 下一步 ] 按钮继续下一项的设置。
