3-16 3 3.2.3 自动决定料架号码 要执行最优化的基板程序中，如有盘装元件存在时，盘装元件的料架分配可以由最优化决定。 从托盘供给装置的上层开始分配盘装元件，使盘装元件相互之间的料架号码不会重复，从而也就可以省去手动分 配料架号码的时间。 c 注意 本功能的规格，如下所示。务必仔细阅读后使用。 1. 虽然安装盘装元件的机器、托盘供给装置、料架号码由最优化决定，但不会更改吸附位置 (「元件」-「吸料」-「X(mm)」 、 「…
3-15
3
2. 使用「最小高度」、「最大高度」设置时
按照下图所示设置，将元件高度为 1mm 的盘装元件和元件高度为 2.5mm 的使用 44mm 带式的元件排除在越位容许高度差的执
行对象之外。
‧
将「托盘式」的「最小高度」设置为「1.1」( 则，高度为 1mm 的盘装元件被排除在执行对象之外 )
‧
将「44mm 带式」的「最小高度」设置为「2.6」( 则，高度为 2.5mm 的使用 44mm 带式的元件被排除在执行对象之外 )
25.5mm
2.6mm
1.1mm
0.0mm
托盘式 44mm带式
此范围为要执行的对象范围
对象
对象
对象外
对象外
执行对象的设置方法
66340-S1-00
接下来，按照下图所示设置，将使用 44mm 带式的 2mm 元件设置为执行对象，2.5mm 元件排除在执行对象之外。
‧
将「44mm 带式」的「最小高度」设置为「0.0」( 则，高度为 2mm 的使用 44mm 带式的元件为执行对象 )
‧
将「44mm 带式」的「最大高度」设置为「2.4」( 则，高度为 2.5mm 的使用 44mm 带式的元件被排除在执行对象之外。)
25.5mm
2.4mm
0.0mm
44mm带式
此范围为要执行的对象范围
此范围被排除在执行对象之外
执行对象的设置方法
66341-S1-00
3-16
3
3.2.3 自动决定料架号码
要执行最优化的基板程序中，如有盘装元件存在时，盘装元件的料架分配可以由最优化决定。
从托盘供给装置的上层开始分配盘装元件，使盘装元件相互之间的料架号码不会重复，从而也就可以省去手动分
配料架号码的时间。
c
注意
本功能的规格，如下所示。务必仔细阅读后使用。
1.虽然安装盘装元件的机器、托盘供给装置、料架号码由最优化决定，但不会更改吸附位置 (「元件」-「吸料」-「X(mm)」、
「Y(mm)」) 等参数。
2.1 张料架只装 1 种元件。
如料架上有空位，可以装 2 种以上的元件，即多种元件共享同一料架层。但如使用自动决定料架号码功能执行最优化时，
1 张料架上可以放置的盘装元件只能为 1 种元件。

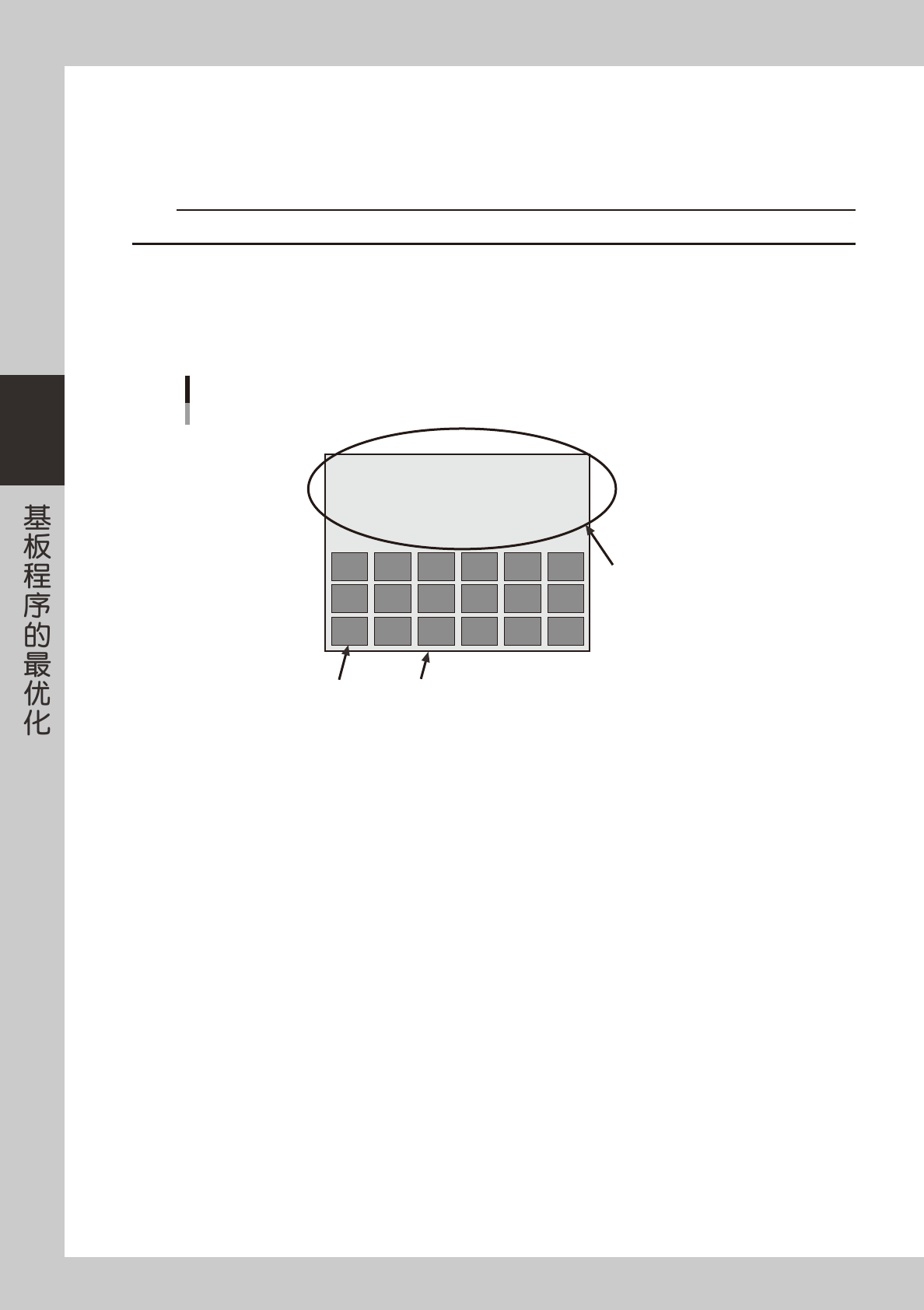

最优化后的料架内
盘装元件 料架
料架上即使有放置其它盘装元件的位置
也不放置，1张料架只装1种元件。
65302-S1-00
3-17
3
■
设置方法
1
设置使用自动决定料架号码功能。
在「最优化设置」画面，勾选「执行自动决定料架号码」的选择框。
n
要点
「执行自动决定料架号码」的默认设置为非勾选状态。
自动决定料架号码的设置
66342-S1-00
c
注意
对「元件」-「选项」选项卡画面的「是否执行最优化」的设置为「不执行」的盘装元件，不会自动决定料架号码。
n
要点
要按元件分别设置是否使用自动决定料架功能时，可以使用「元件」-「选项」选项卡画面的「是否执行最优化」参数。
「元件」-「选项」选项卡画面
66343-S1-00
