1-1
1
1.概要
基板程序管理是根据各个基板的固有名称进行的。1 种基板程序由下图所示的多种信息和参数构成，可用树状视图
的图标和主视图的选项卡来选择。
本章，主要介绍最基本的基板程序的创建方法。请充分理解、掌握作业内容后，运用适合自己的方法。
基板程序
元 件
吸 料
浸 胶
基 本
识 别
贴 料
托 盘
选 项
形 状
形 状
识 别
基 本
贴 装
动作流程
基 板
各种参数
基准标记
坏板标记
高度校正
预点胶
侧面视觉相机
正式点胶
位 移
基 板

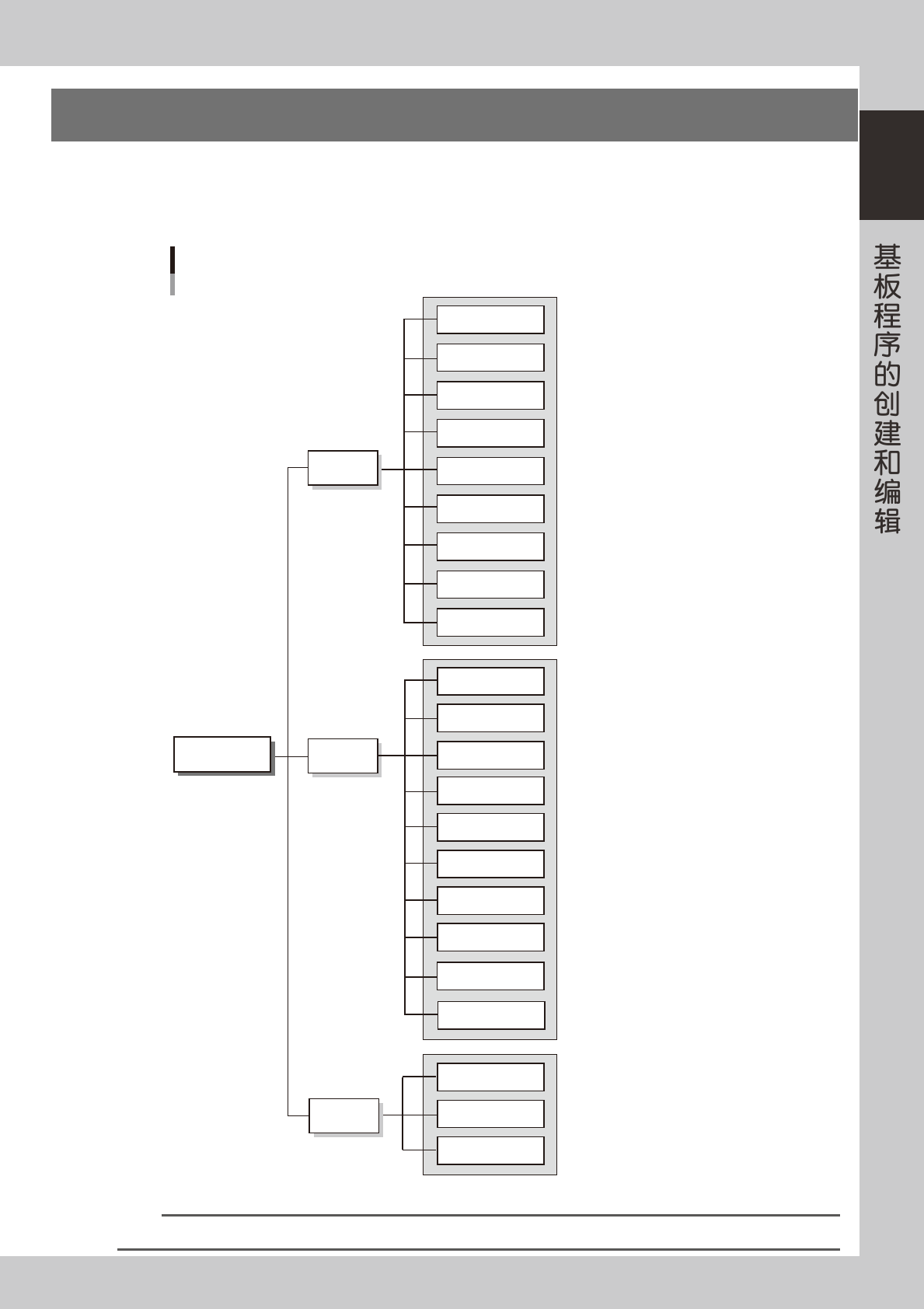

基板程序的构成
标 记
点 胶
65100-S1-00
参考
显示的参数内容随规格不同而不同。
1-2
1
2.基板名的登录和选择
2.1 登录基板名
要创建基板程序，必须先登录基板名。基板名的登录方法有以下 3 种。
1. 登录新基板名
如果没有可作参照的程序，必须先创建基板，再输入必要的信息。
2. 利用已登录的基板程序
复制已登录的基板程序，根据用途更改其内容。
3. 转换其它品牌贴片机的程序和 CAD 数据 ( 选配 )
转换其它品牌贴片机的程序和 CAD 数据后，再调出元件的坐标数据，创建可以在本机使用的程序。
■以下，介绍「1.登录新基板名」的方法。
1
启动基板编辑器。
从开始菜单选择「YAMAHA Factory Tools P-Tool」的「BoardEditor( 基板编辑器 )」。
2
选择生产线。
如果已登录了多条生产线，会显示「请选择生产线」的对话框。选择要创建基板程序的机器所在的生产线后，
「基板编辑器」自动启动。
3
创建基板程序。

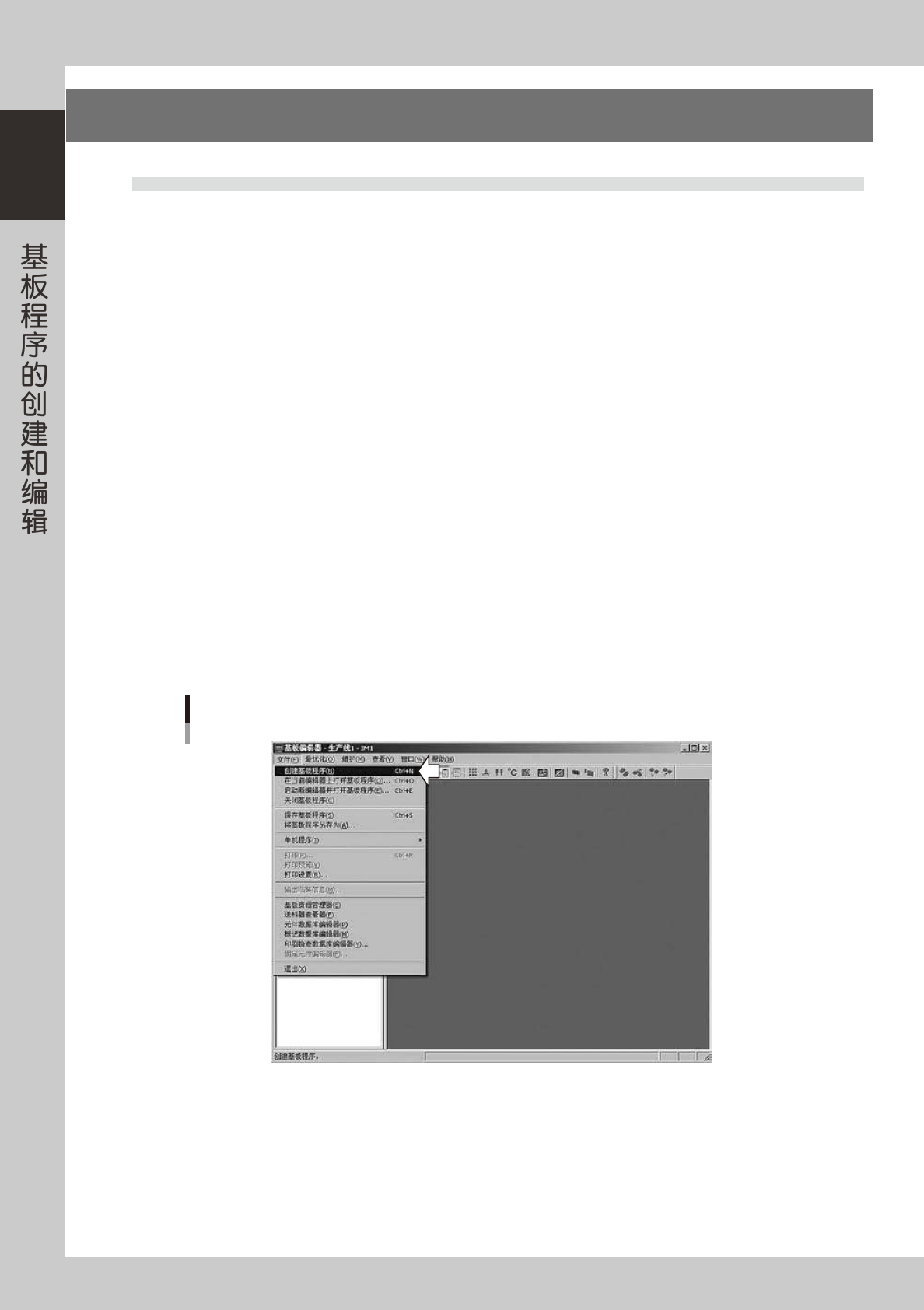

从「文件 (F)」菜单选择「创建基板程序 (N)」或点击工具栏的 [ 创建基板程序 ] 按钮。
创建基板程序
