4-13

25.SetNum

设置送料器安装位置。

送料器被固定在此处所设置的安装位置上，执行最优化时也不会被移动。

注意

设置送料器安装位置前，必须先设置「Machine」栏。

参考

要通过执行最优化决定送料器安装位置时，如下设置。

Front 0

Rear 0

SetNum 0

参考

关于多杆式送料器的设置

· 使用多杆式送料器时，按照以下方法设置。

1. 将同一多杆式送料器上的 1 个元件作为代表元件。

2. 将多杆式送料器上的其它元件的「FdrLeft」「FdrRight」栏设置为「0.00」。

3. 设置安装位置。

手动设置安装位置时，同一多杆式送料器上的元件全部设置为相同的安装位置。

· 要使用「SetFdr」时

1. 将代表元件的安装位置设置为「0」。

2. 点击送料器共同设置工具栏的「SetFdr」按钮。

3. 在代表元件以外的元件中，设置代表元件的安装位置。

参考

关于盘装元件的设置

使用自动托盘交换器、外部托盘交换器时，在送料器位置共同设置工作表上无法设置料架号码等。

可以在执行送料器位置共同设置最优化之前或之后设置。

另外，可以忽略「Status」栏的「SetNum」「FeederNG」「NozzleNG」警告提示。

使用固定托盘交换器时，可以在执行送料器位置共同设置最优化之前设置安装位置。但，在送料器位置共同设置工作表上无法编辑。

在「FeederPlate」工作表，必须进行设置以限制其它送料器占用托盘所占区域。

26.Status

显示设置是否正确。

注意

要显示「Status」的内容，必须预先设置送料器位置共同设置工作表中的「FeederPlate」工作表和「Nozzle」工作表。

详细内容，参阅后述「3.5FeederPlate 工作表的设置」和「3.6Nozzle 工作表的设置」。

■ 状况参数

数值内容

数据的设置正确。

Machine

没有指定机器，或机器的设置有误。

SetNum

没有设置安装位置，或安装位置的设置有误。

FeederNG

无法在指定的安装位置安装送料器。

( 参考 Excel 文件的 FeederPlate 工作表。)

NozzleNG

无法在指定的安装位置吸附元件。

( 参考 Excel 文件的 Nozzle 工作表。)

注意

· 必须设置贴装所有元件数据的机器。

 显示为「Machine」时，必须设置进行贴装的机器。

· 显示为「FeederNG」「NozzleNG」时，将无法正常执行最优化。

 此时，必须确认各项设置后进行修改。

 但，盘装元件可以忽略「FeederNG」「NozzleNG」错误。

4-14

27.各送料器位置设置组的元件使用状况

分别显示各送料器位置设置组所用元件的状况。

■ 送料器位置设置组的参数

数值内容

在送料器位置设置组内使用元件。

Stay

元件继续安装在机器上，但在送料器位置设置组内不使用。

切换送料器位置设置组时，从机器上卸下元件。

(空栏) 设置多个送料器位置设置组时，完全没有使用过的元件。

参考

送料器位置设置组在两组以上时，前一组使用而当前组不使用的元件显示为「Stay」。

将显示为「Stay」的元件设置为「X」( 卸下元件 )，就可以增加送料器安装区域，用于安装此组中要使用的新元件。

1. 选择要编辑的单元格。

2. 点击「送料器位置共同设置工具栏」的 [Stay/X] 按钮。

注意

对多个送料器位置设置组中使用 (0) 或继续安装在机器上 (Stay) 的元件，必须在 Excel 上设置安装位置。

4-15

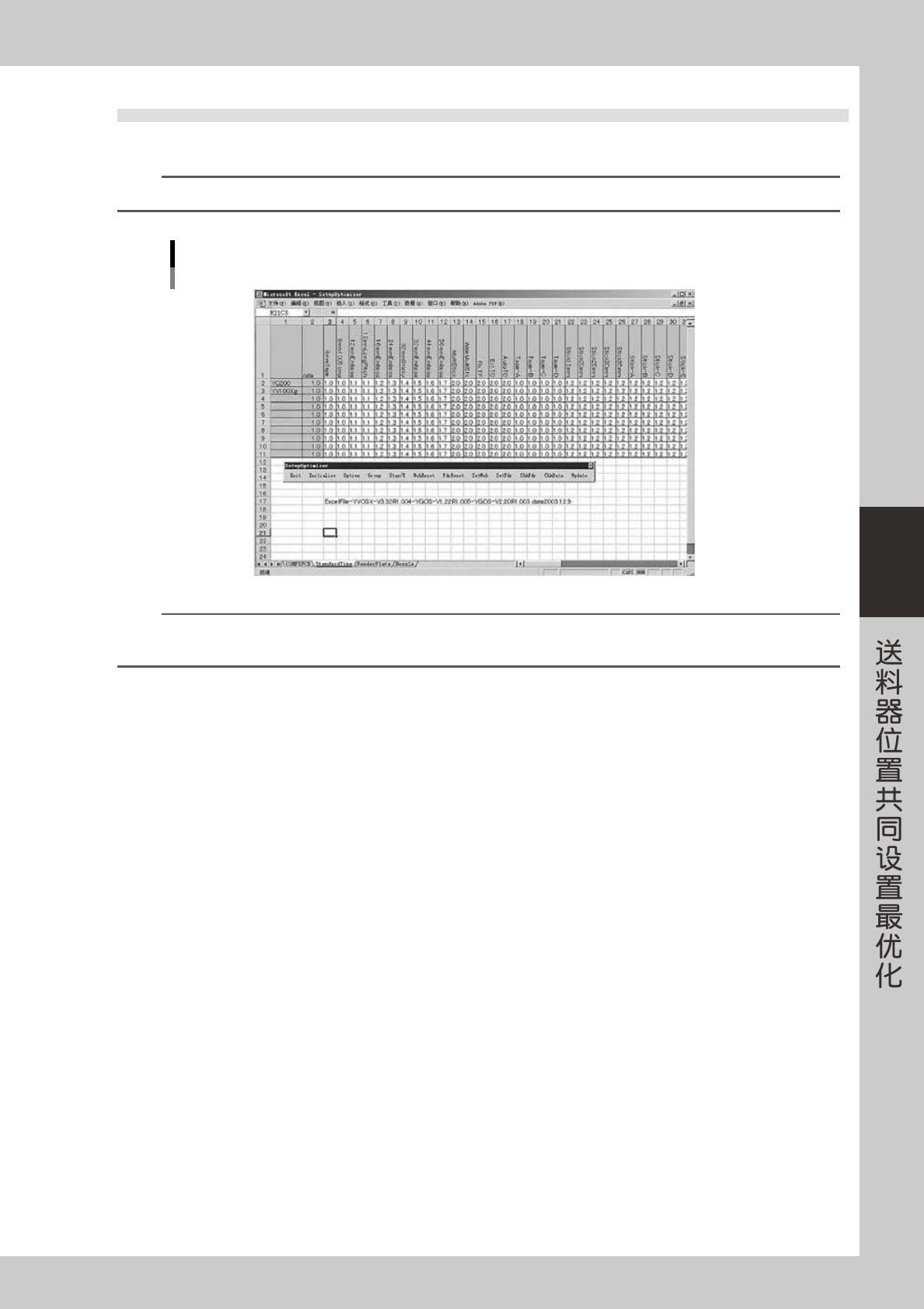

3.4 StandardTime 工作表的设置

根据需要，以秒为单位对各个送料器分别设置平均贴装 1 个元件所需要的时间。

要点

此处设置的条件，用于计算「COMPXPCB」工作表的生产线平衡。

「StandardTime」工作表

66413-S1-00

参考

升级 Factory Tools 版本时，StandardTime 的设置将全部变为默认值。
