5.9.1 替代元件功能
替代元件功能是 , 当当前使用的送料器或托盘中的元件用完时，机器自动切换至指定替代的元件处，保证机器继续
运行的功能。
●元件的切换流程
以下，介绍替代元件的元件切换流程。
当前正在使用的送料器或托盘因元件用完等原因不能使用时，可以不必中断机器的运行，自动切换至替代元件。替代元件组
运行 1 周后，机器停止运行，画面显示需补充元件的确认提示。
使用盘装元件时，不必因贴片机出错 ( 与供给元件无关的错误 ) 使重新执行的次数超过规定值而中断机器的运行，机器会自
动停止供给当前正在使用的托盘上的元件，切换至下个托盘或替代元件。
参考
配备有「不停机更换送料器系统 ( 选配 )」的贴片机，不必停止机器运行也可以补充元件。
c
注意
由外部托盘交换器供给的元件，当元件信息「基本」选项卡画面的「丢弃方法」的设置为「特殊返还处理」时，不能使用替代元件
功能。( 自动托盘交换器可以使用 )
YES
YES
NO
NO
自动运行
元件用完
机器停止运行
自动切换至替代元件
替代元件组运行1周后
运行中没有补充元件

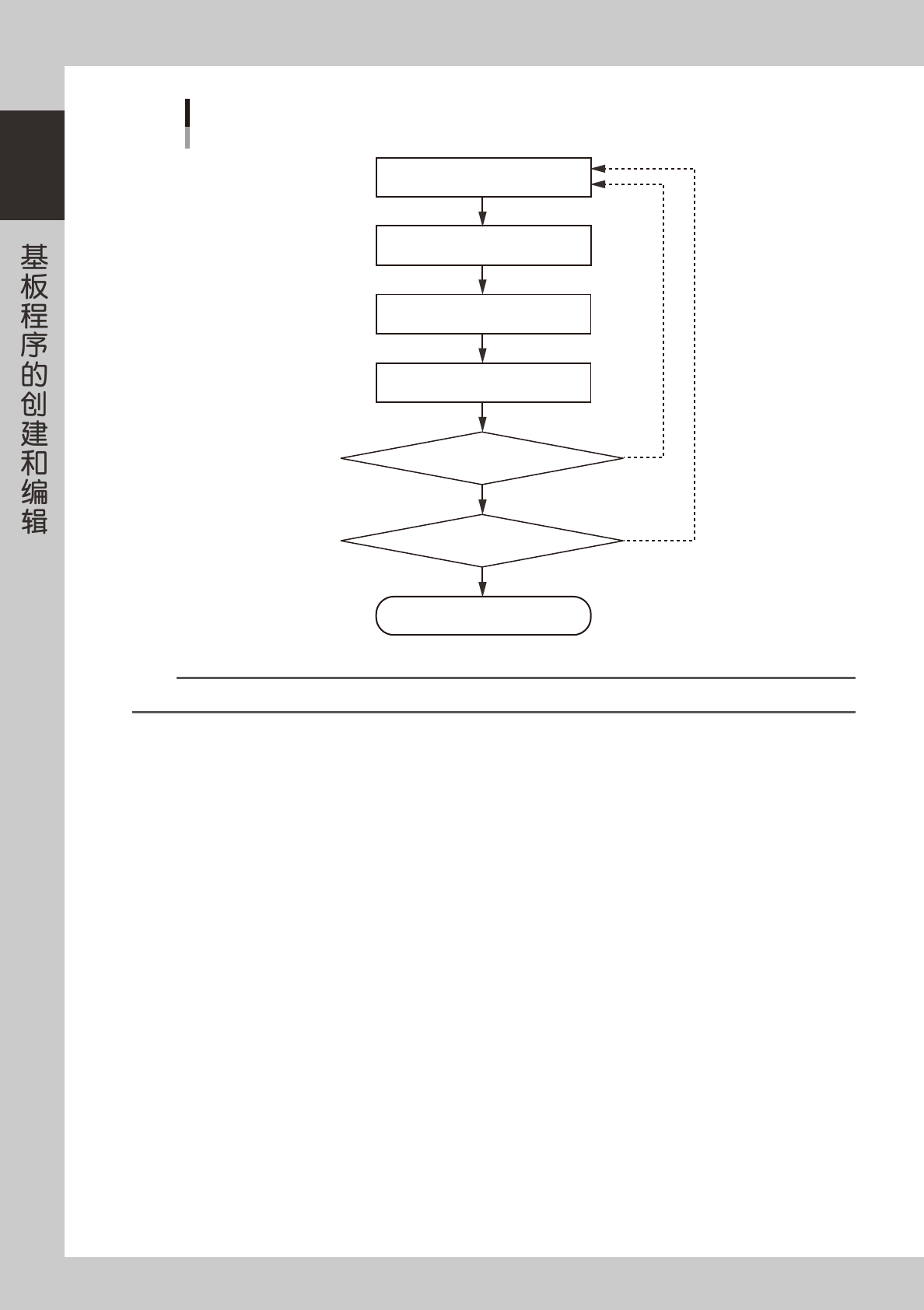

元件的切换流程
送料器元件
65140-S1-00
1-66
1
YES
YES
NO
NO
自动运行
贴片机发生错误
机器停止运行
中断供给正在使用的托盘上的元件
自动切换至下1层托盘或替代元件
替代元件组运行1周后
运行中没有补充元件
元件的切换流程
盘装元件
65141-S1-00
参考
替代元件的设置方法，参考各系列的程序设计手册。
1-67
1

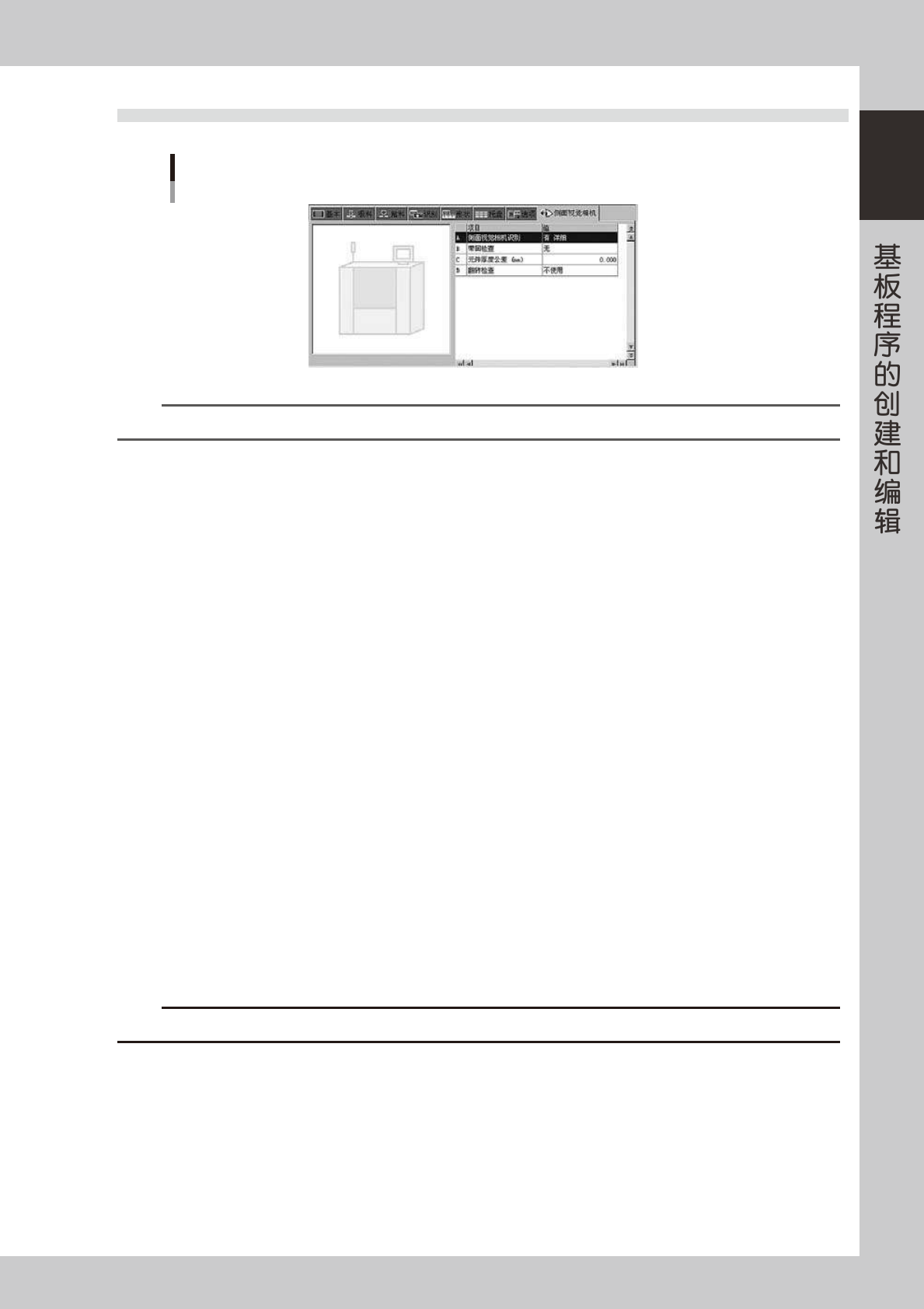

5.10 侧面视觉相机参数
侧面视觉相机参数
66143-S1-00
参考
此参数，根据规格不同有不显示的情况。
A: 侧面视觉相机识别
设置侧面视觉功能或侧面视觉相机的识别方法。从下拉框中选择。
「无」
不使用侧面视觉功能或侧面视觉相机识别功能。
「有简易」
用简易模式执行侧面视觉功能或侧面视觉相机识别。
将「形状」选项卡画面的「C. 外形尺寸元件厚度 (mm)」设定的数值为基准值，以 ±50% 以内的元件厚度误差为「识别公差」，
对元件进行识别。
「有详细」
用详细模式执行侧面视觉功能或侧面视觉相机识别。
在「C: 元件厚度公差 (mm)」中设定任意值。以「形状」选项卡画面的「C: 外形尺寸元件厚度 (mm)」中的设定值为基准，「C:
元件厚度公差 (mm)」中设定的值为「识别公差」识别元件。
B: 带回检查
「A: 侧面视觉相机识别」的设置为「有简易」、「有详细」时，可以设置。
设置是否执行带回元件的检查。从下拉框中选择。
「无」
不执行由侧面视觉功能或侧面视觉相机进行的带回元件的检查。
「有」
贴装或丢弃元件后，由侧面视觉功能或侧面视觉相机执行带回元件的检查。
C: 元件厚度公差 (mm)
只有将「A: 侧面视觉相机识别」设置为「有详细」时才可以设置。
在 0.000mm 〜 99.999mm 范围内设置元件厚度公差。此公差是以「形状」选项卡画面的「C: 外形尺寸元件厚度 (mm)」中设置
的数值为基准，进行侧面视觉功能或侧面视觉相机识别时的元件厚度的允许误差范围。
数值越大，公差越大。
c
注意
如果公差过小或者过大，都会造成错误或使贴装发生错误。
D: 翻转检查
只有将「A: 侧面视觉相机识别」设置为「有简易」、「有详细」时才可以设置。
设置是否使用侧面视觉功能或侧面视觉相机来判断吸附元件的正反面，从下拉框中选择「使用」或「不使用」。
「使用」
用侧面视觉功能或侧面视觉相机识别吸附元件时，确认所吸附的元件其正反面是否翻转，以及对此时所吸附的元件检查其尺
寸是否为可以全部显示在侧面视觉相机的视野识别范围内的元件。
「不使用」
不使用侧面视觉功能或侧面视觉相机进行翻转检查。
