6.建立标记信息
以下，介绍基板所使用的标记信息的创建方法。如下图所示，标记信息中，每个已登录的标记分别持有各种参数，
设置这些参数时，可以先从数据库中选择形状相似的样本进行复制，并在复制数据的基础上修改不同的参数就可
以简单地设置。
标记参数的构成
标记名
备注
(标记类型)
表面类型
识别类型
标记界限值
标记识别公差
标记检出范围XY
外圈照明级别
内圈照明级别
同轴照明级别
IR外圈照明级别
IR内圈照明级别
排出标记外干扰数
排出标记内干扰数
识别动作流程
检出范围偏移量XY
识别高度
标记类型
数据库号码
(信息库名)
·基准标记
·坏板标记
·坏板标记用基准标记
·胶点
·检查用基准标记
·检查用坏板标记
·晶片基准标记
·晶片坏板标记
·晶片坏板标记用基准标记
·高度校正
形状类型
标记外形X
标记外形Y
(标记面积)
(标记周长)
66145-S1-00
参考
显示的参数内容随选择的「标记类型」和「形状类型」而不同。
1-70
1

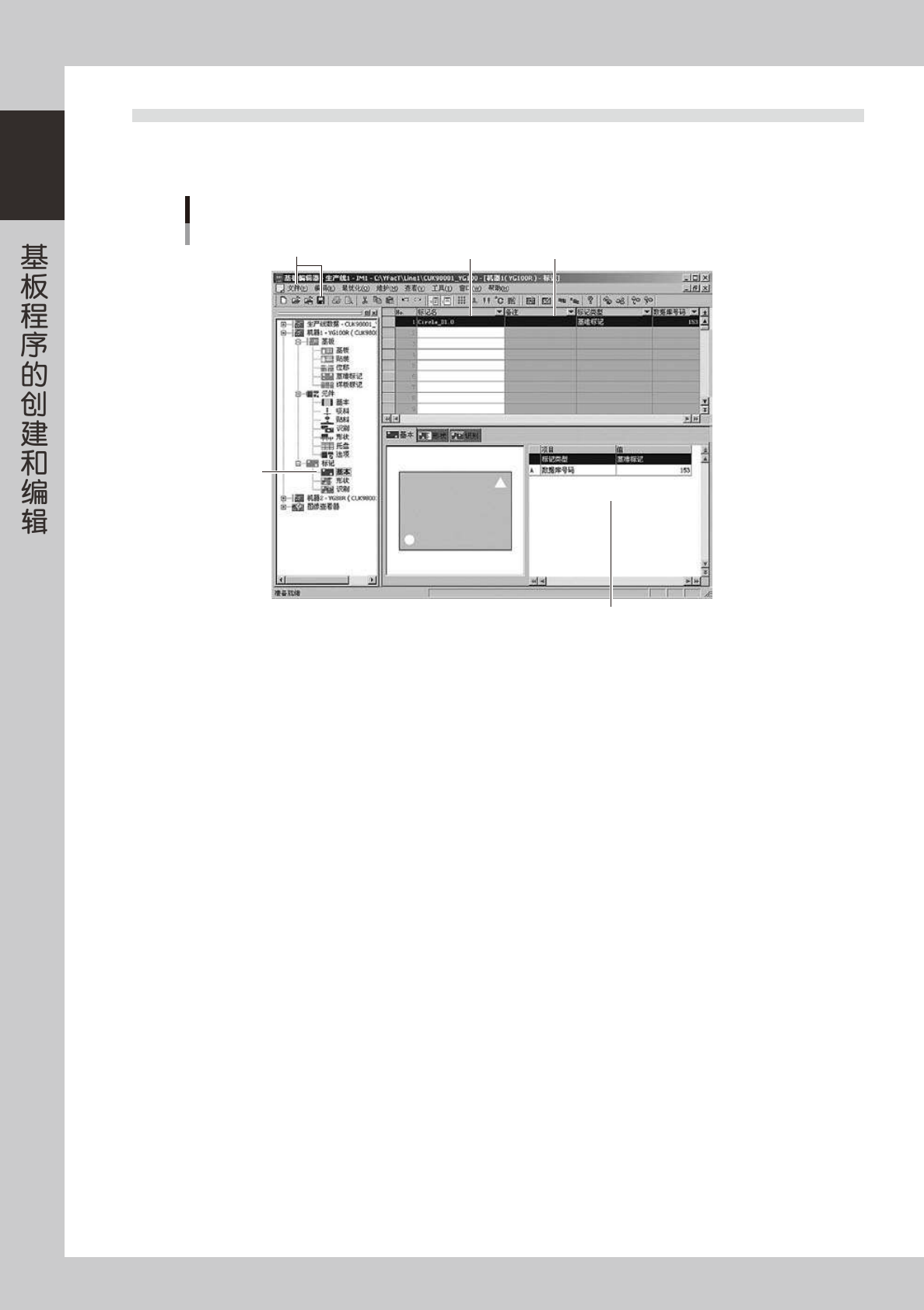

6.1 创建步骤
点击树状视图「标记」中的「基本」图标，显示如下图所示的标记画面。在主视图中输入「标记名」和「备注」，
在详细视图中设置各项参数。
Step 2
Step 1
Step 3
Step 4
Step 6
标记画面
66146-S1-00
1
点击树状视图的「标记」-「基本」图标，打开标记画面。
2
输入「标记名」。
以半角英文数字输入各个标记的名称，字数限制在 20 字以内，输入时不能使用空格键。
3
输入「备注」。
根据需要输入备注内容。( 也可以不输入 )
4
设置参数。
选择「基本」、「形状」、「识别」选项卡，分别在画面右下方显示的列表中设置参数。
5
反复上述操作。
对基板上使用的全部标记执行上述操作。
6
保存数据。
从「文件 (F)」菜单选择「覆盖保存基板程序 (S)」，或点击工具栏的 [ 保存基板程序 ] 按钮，保存数据。
1-71
1
6.2 基本参数
点击详细视图的「基本」选项卡。
2 1
标记
基本参数
3
4
5
6
66147-S1-00
参考
根据规格不同，有不能显示的项目。
