3-19 3 3.3 详细条件的设置 以下，介绍执行最优化时要参照的详细条件的设置方法。 按 [ 详细设置 (D)] 按钮，打开「最优化的详细设置」画面后设置条件。 详细条件的设置画面 66311-S1-00 分别打开「固定基板」 、 「贴装台」 、 「吸嘴」选项卡设置必要条件。
3-18
3
2
使用本功能执行最优化后，下图所示参数的设定值被更改。
「元件」-「托盘」选项卡画面
66344-S1-00
‧
送料器类型
自动设置为自动托盘交换器或外部托盘交换器。
( 如生产线内既有自动托盘交换器又有外部托盘交换器时，自动设置为由最优化所分配的托盘交换器。)
‧
料架号码开始
自动设置为装盘装元件的料架的开始层数。
‧
料架号码结束
自动设置为装盘装元件的料架的结束层数。
‧
料架号码当前位置
料架号码当前位置被设置为与「料架号码开始」相同的号码。
‧
料架间距 Z
从基板编辑器的树状视图的「元件」-「形状」-「外形尺寸元件厚度」、「元件」-「托盘」-「托盘厚度」和机器设置的「机
器数据」-「托盘交换器」-「位置坐标」-「料架间距」判断，自动设置为标准、双重间距或三重间距。
3-19
3
3.3 详细条件的设置
以下，介绍执行最优化时要参照的详细条件的设置方法。
按 [ 详细设置 (D)] 按钮，打开「最优化的详细设置」画面后设置条件。
详细条件的设置画面
66311-S1-00
分别打开「固定基板」、「贴装台」、「吸嘴」选项卡设置必要条件。
3-20
3
「固定基板」
设置固定基板时，按 [ 添加 ] 按钮，打开选择基板的画面后，选择基板程序。
n
要点
所谓固定基板，是指送料器安装位置已固定，不想因为最优化改变此安装位置的基板程序。
在「固定基板」选项卡设置是否参照固定基板执行最优化。不参照固定基板执行最优化时，不需要设置。

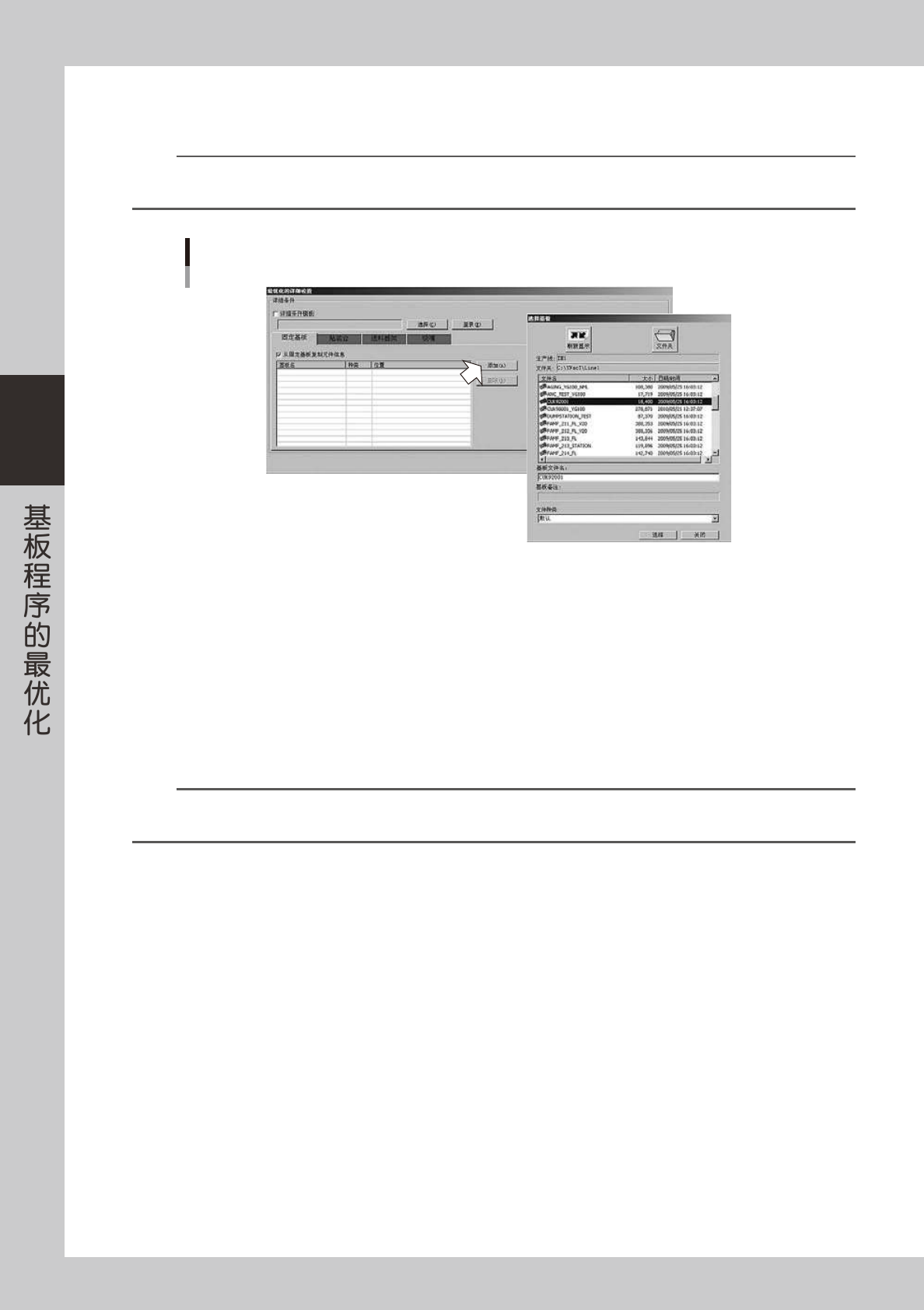

固定基板的设置
66312-S1-00
设置了固定基板时，最优化根据以下条件设置送料器的安装位置。
‧
与固定基板中所登录的元件同名的元件时
设置在固定基板所使用的送料器安装位置处。
‧
与固定基板中所登录的元件不同名的元件时
设置在固定基板所使用的送料器安装位置以外。
‧
有效固定元件标志 ( 在 X 系列以前的机器中可以设置。)
以 100 个记录为单位设置是否使用固定元件信息。勾选对象基板中在使用固定元件的拼块。删除了勾
号的拼块中的固定元件则被完全忽视。
n
要点
如勾选了「从固定基板复制元件信息」的选择框，则相匹配的元件的信息就会更新为固定基板的元件信息。如要保持执行最优化的
基板的元件信息时，点击选择框，删除勾号。
