8.4 创建正式点胶信息
在正式点胶信息中设置点胶位置坐标、胶液量等有关点胶的信息。此功能，根据规格显示或不显示。
8.4.1 点胶扩展
如利用元件贴装信息和元件信息的点胶参数执行点胶扩展，可以自动创建正式点胶数据。
以下，介绍点胶扩展的方法。
c
注意
如没有设置「元件信息」和「贴装信息」，将无法执行点胶扩展。
1
使正式点胶参数显示在主视图中。
2
执行点胶扩展。
从「工具（T）」菜单选择「正式点胶（D）」中的「贴片胶扩展（B）」或「锡膏扩展（S）」。显示「选择机器」
画面，选择要扩展的机器并点击 [OK] 按钮。
执行点胶扩展，自动按照贴装数据创建点胶坐标。
c
注意
执行点胶扩展后，扩展前的点胶数据被覆盖。
点胶扩展
勾选要扩展机器
选择其中1项
显示被扩展的数据
66194-S1-00
1-107
1
3
对点胶坐标进行排序。
从「工具（T）」菜单选择「正式点胶（D）」中的「排序（O）」或「按 Head 排序（H）」。
使用「校正量确认动作」时，必须使用按 Head 排序的方法。
4
执行干扰检查。
从「工具（T）」菜单选择「正式点胶（D）」中的「干扰检查（I）」。检查挡板是否会压在已点的胶点上。
如胶点可能被压，会显示对象所在行，此时必须修改数据。

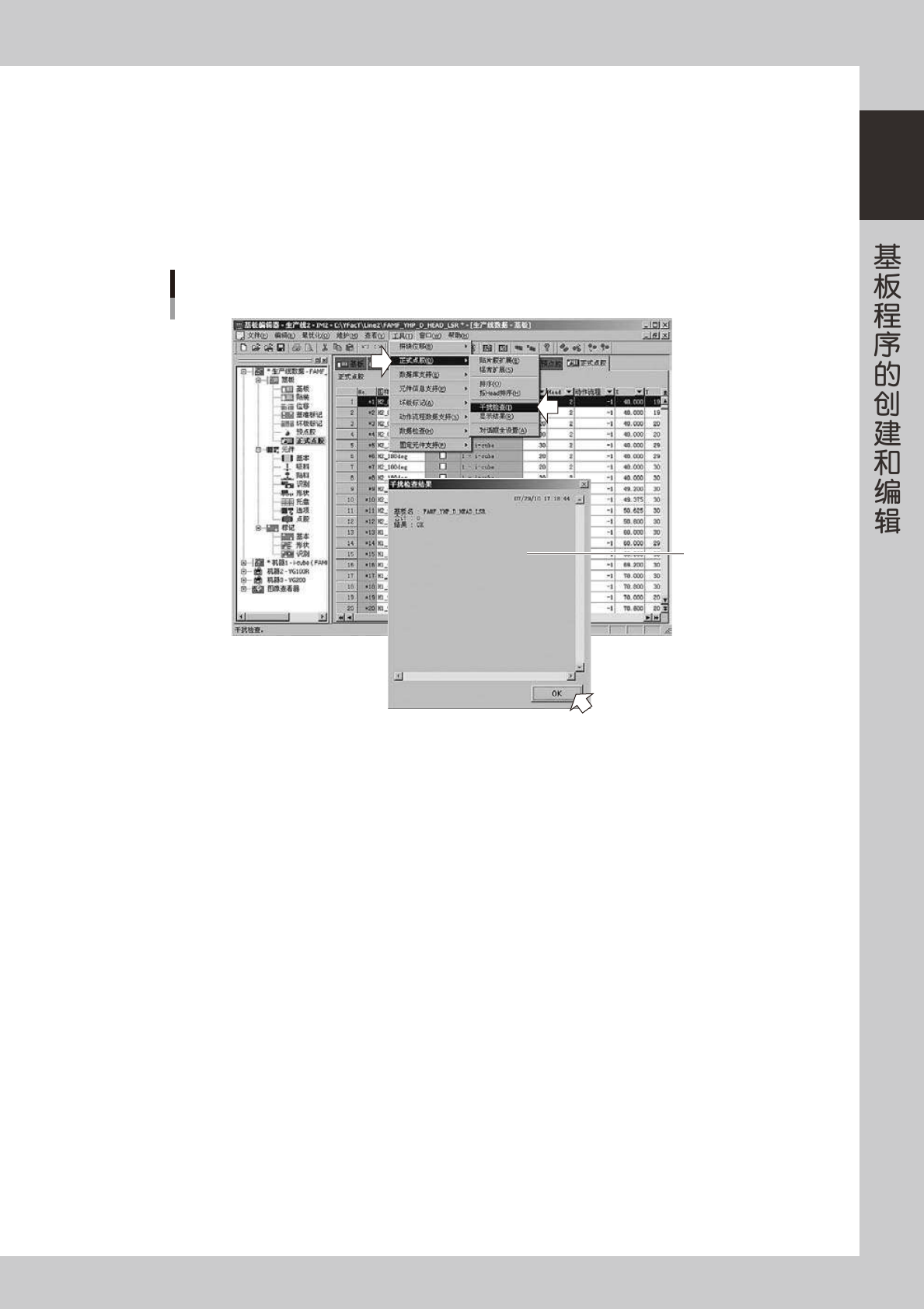

干扰检查
显示干扰检查
的结果
66195-S1-00
1-108
1
8.5 数据检查
对打开的基板程序可以进行数据检查和吸嘴干扰检查。
1
从「工具 (T)」菜单选择「数据检查 (H)」-「执行 (E)」。
显示「数据检查」对话框。
数据检查
66196-S1-00
2
设置检查项目。
在「数据检查」对话框中勾选想要检查的项目。
· 通常检查
检查基板程序中元件号码、标记号码是否一致。
· 吸嘴干扰检查
检查吸嘴是否存在干扰。
执行时，从下拉框中选择检查方式。
「按贴装顺序检查」
对执行了最优化的基板程序，检查是否存在干扰。
对没有执行最优化的基板程序，无法使用此方式。此时，会出现警告提示，如点击 [ 确定 ] 按钮，会自
动更改为「全部检查」。
「全部检查」
不受贴装顺序、所用 ( 贴装 ) 机器和贴装头的制约，对全部吸嘴进行检查。
选择「全部检查」后就可以选择「元件组号码自动导入」。
如选中「元件组号码自动导入」，将自动在「元件信息」-「选项」参数的「元件组号码」中，按顺序
设置元件组号码，使其回避与吸嘴的干扰。要创建此回避干扰的数据必须重新执行最优化。
3
点击 [ 执行 ] 按钮，执行数据检查。
用所设置的条件检查完后，会分别显示检查结果的对话框。
n
要点
吸嘴干扰检查的结果可以在「图像查看器」确认。如检查出错误，会以不同颜色显示错误状况。
