1-94 1 4 选择拼块扩展的类型。 1. 从下拉框中选择拼块扩展的类型。 扩展 ( 有参考数据 ) 想要留下扩展前的参考数据时选择。 扩展 ( 无参考数据 ) 不想留下扩展前的参考数据时选择。 还原 还原拼块扩展。 参考后述「8.1.4 拼块位移的还原」 。 c 注意 如选择「扩展 ( 无参考数据 )」 ，后述的「还原」操作将无法进行。 2. 从下拉框中选择「以拼块为单位」或「以行为单位」 。 贴装信息的整个记录按位移…
1-93
1
8.1.3 拼块位移的扩展
以行为单位或以拼块为单位可以简单的对拼块进行扩展。
1
使位移参数显示在主视图中。
2
确认拼块位移。
必须输入 1 个以上的拼块位移值才可以进行拼块扩展。
拼块位移的确认
存在1个以上的拼块位移值
66176-S1-00
3
从「拼块位移」选择「拼块扩展」。
从「工具 (T)」菜单选择「拼块位移 (B)」中的「拼块扩展 (D)」或点击工具栏的 [ 拼块扩展 ] 按钮，显示「拼
块扩展」对话框。
拼块扩展
Step4
66177-S1-00
1-94
1
4
选择拼块扩展的类型。
1. 从下拉框中选择拼块扩展的类型。
扩展 ( 有参考数据 )
想要留下扩展前的参考数据时选择。
扩展 ( 无参考数据 )
不想留下扩展前的参考数据时选择。
还原
还原拼块扩展。
参考后述「8.1.4 拼块位移的还原」。
c
注意
如选择「扩展 ( 无参考数据 )」，后述的「还原」操作将无法进行。

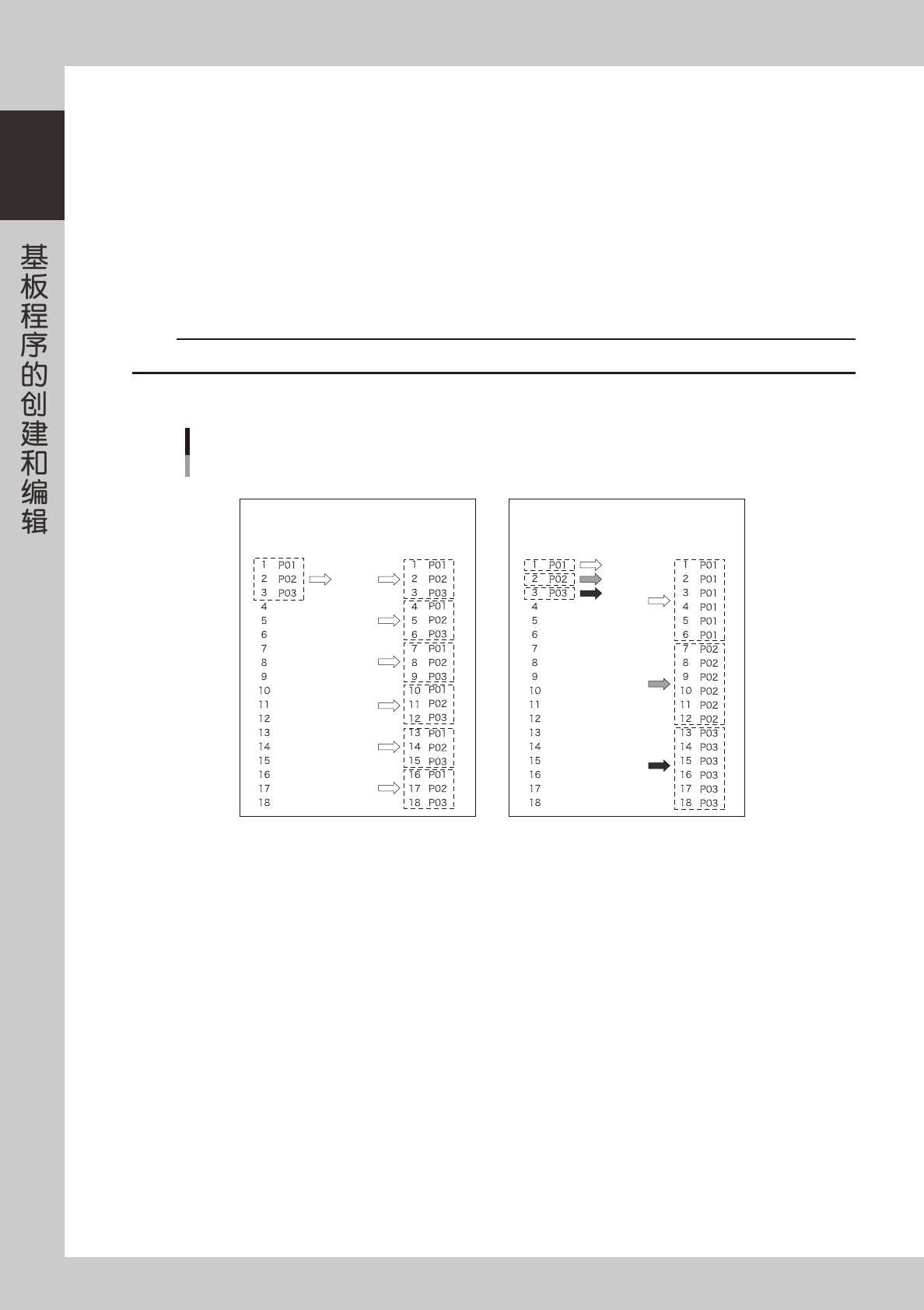

2. 从下拉框中选择「以拼块为单位」或「以行为单位」。
贴装信息的整个记录按位移个数
进行重复。
扩展前 扩展后
扩展前 扩展后
贴装信息的各个记录分别按位移个数
进行重复。
以拼块为单位
以行为单位
拼块扩展类型
65149-S1-00
3. 设置完后，点击 [OK] 按钮。
5
执行拼块扩展。
显示「拼块扩展」对话框，确认提示内容后点击 [ 是 ] 按钮。
6
确认提示内容后，点击 [ 确定 ] 按钮。
拼块位移扩展完后会显示对话框，点击 [ 确定 ] 按钮。
1-95
1
7
确认扩展状态。
扩展后的数据显示后，确认其内容。一旦扩展，所有拼块位移值都会被清除。
如有不想扩展的拼块，先点击 [ 选择框 ] 按钮激活「跳过」栏后，再点击跳过栏的「选择框」打上“×”
记号。

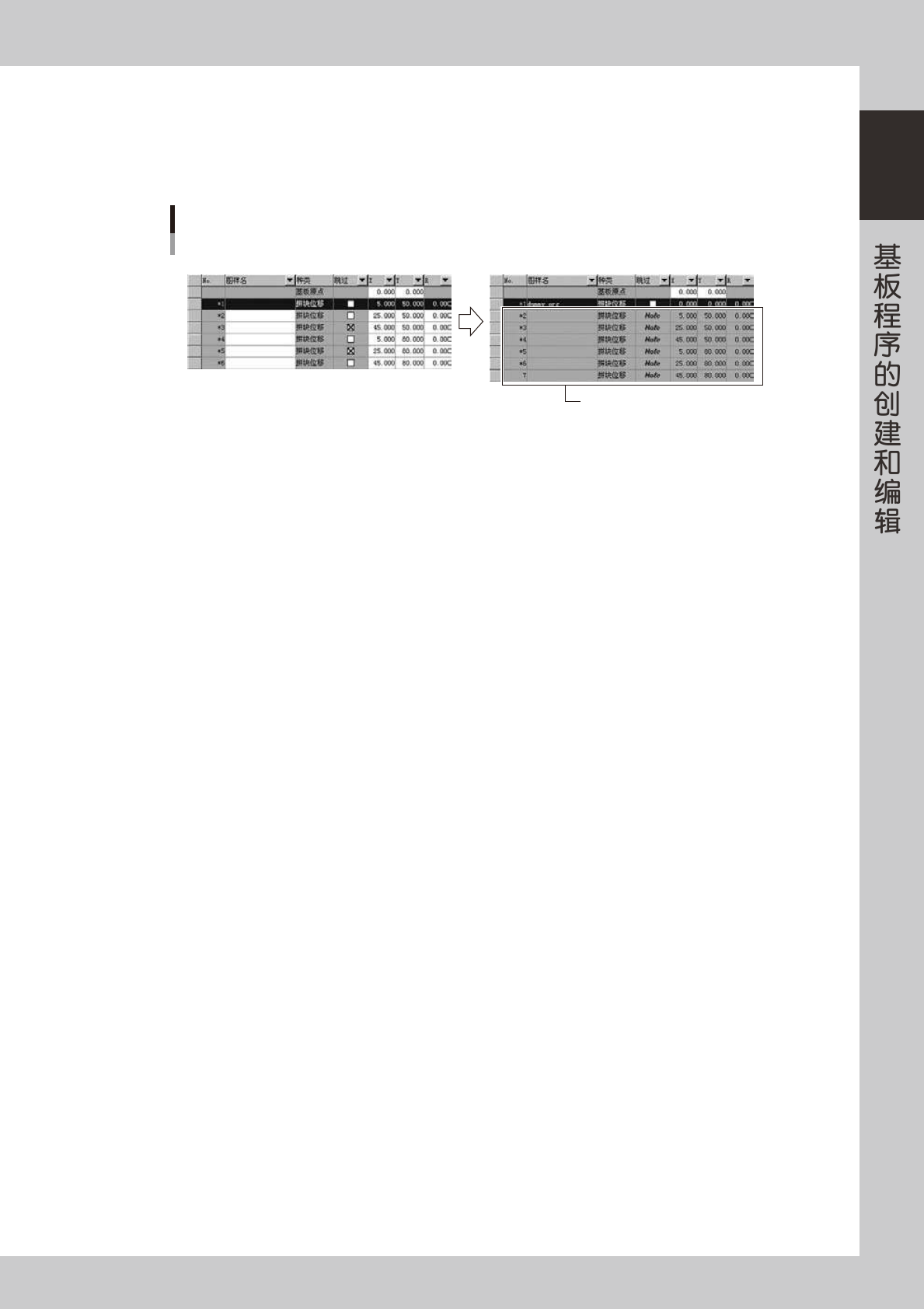

拼块扩展后的数据
以拼块为单位进行扩展(有参考数据)的例
扩展前的数据作为「Note」被保留
66178-S1-00
8
保存基板程序。
