8.编辑基板程序
使用基板编辑器可以对已经登录的基板程序的内容进行编辑。
8.1 拼块位移
由多张相同基板拼合而成的基板称为「拼块基板」，形成拼块基板的每 1 块称为「拼块」。「拼块位移」是对作为
基准的拼块反复执行位移作业，从而完成整张拼块基板作业的功能。创建拼块基板程序时，如使用位移功能，能
有效地缩短基板程序的创建时间。
拼块 拼块基板
位移概念
如果使用位移功能，
只要编辑基准拼块的数据，
就能完成整张基板程序的
编辑。
65147-S1-00
8.1.1 间距扩展
输入拼块间距及拼块个数便可以进行间距扩展作业。
1
使位移参数显示在主视图中。
2
输入 No.1 拼块位移值。
输入初始坐标值。如初始坐标值与基板原点相同时，不需输入。
3
执行间距扩展。
从「工具 (T)」菜单选择「拼块位移 (B)」中的「间距扩展 (P)」或点击工具栏的 [ 间距扩展 ] 按钮。
c
注意
下列情况，无法进行间距扩展。
· 在 No.1 以外的拼块输入了位移数据。
· 间距扩展后，存在坐标值超过 -999.999 〜 999.999 范围的拼块。
· 间距扩展后，拼块数超过了 512 个。
选择间距扩展
No.1位移数据
66170-S1-00
1-90
1
4

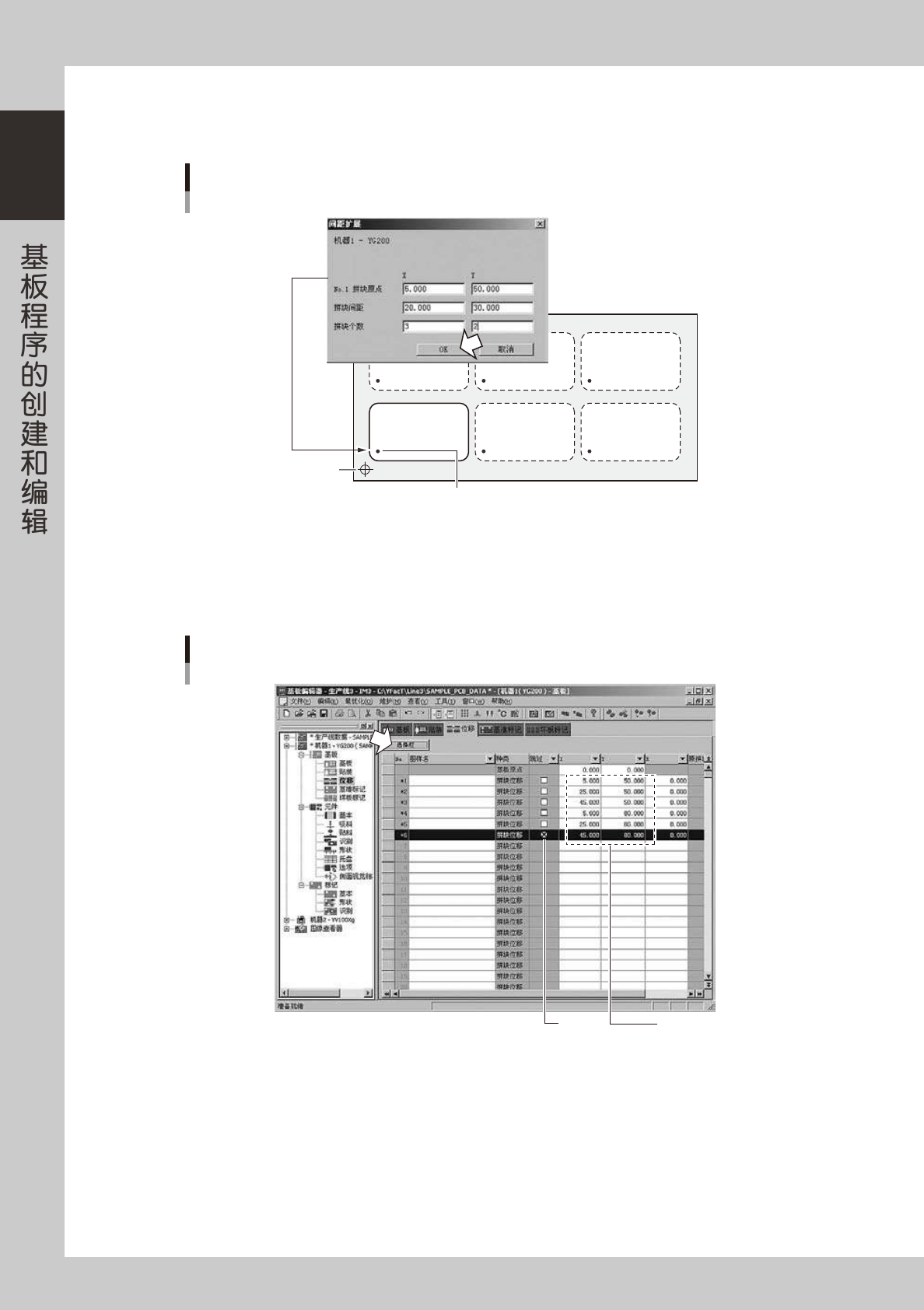

输入拼块间距及个数。
输入扩展拼块的 XY 间距和 XY 个数，再点击 [OK] 按钮。
位移No.1的坐标
间距扩展
基板原点
X
Y
66171-S1-00
5
确认扩展内容。
确认拼块位移中显示的扩展数据。进行扩展后，所有拼块位移都有效。
有不想执行间距扩展的拼块时，点击 [ 选择框 ] 按钮，激活「跳过」栏后选中其选择框。
间距扩展后的数据
间距扩展后的数据
选择框
66172-S1-00
1-91
1
8.1.2 对已扩展的数据执行间距扩展
■命令概要
‧
在已有位移信息存在的状态下，可以再次执行间距扩展在最终行之后添加创建数据。
‧
在已有位移信息存在的状态下，可以对部分位移信息重新执行间距扩展。
通过此操作，可以如下图所示提高基板程序的创建效率 ( 奇数栏执行间距扩展 + 偶数栏另行执行间距扩展 + 一次性
置换偶数栏的 R)。
基板的程序创建效率
65148-S1-00
■命令详细内容
生产线数据
66173-S1-00
