5-7
5
ASCII
3. 如 CAD 数据中混合有基板正面和背面的信息时，必须从「转换面」栏中选择想要转换的面。CAD 数据
中只有单面数据时，选择「正面」。
选择要转换的面
66512-S1-00
7
从「转换」菜单选择「执行」。
开始转换。
执行转换
66513-S1-00
5-8
5
ASCII
1. 转化过程中如找到基准标记或坏板标记，会显示要求选择标记的画面。因 1 个基板信息中可以保存的
基准标记等的个数有限制，因此从 CAD 数据中找到多个标记时，必须选择使用哪个标记。
66514-S1-00
2. 如在 CAD 数据中找到 3 个以上的基板基准标记的坐标信息时，因无法全部保存在基板信息中，必须选
择其中 2 个。点击基板图上显示的绿色圆圈，会变成绿色圆点，即为选中状态。如要取消选择，只需
再次点击。
基板图
66515-S1-00
参考
基准标记、坏板标记的坐标信息限制个数 :
基板基准标记 2 个
拼块基准标记 2 个
局部基准标记 1024 个
基板坏板标记 1 个
拼块坏板标记 1 个
3. 和基板基准标记一样，如拼块基准标记、基板坏板标记、拼块坏板标记也需要选择时，必须选择。
4. 局部基准标记可以在画面上组成对。选择 2 个或 4 个想要组成 1 对的基准标记后，按 [ 创建基准标记对 ]
按钮。如要删除所创建的基准标记对时，点击局部基准标记栏内想要删除的标记后，按 [ 删除对 ] 按钮。
局部基准标记画面
66516-S1-00
5-9
5
ASCII

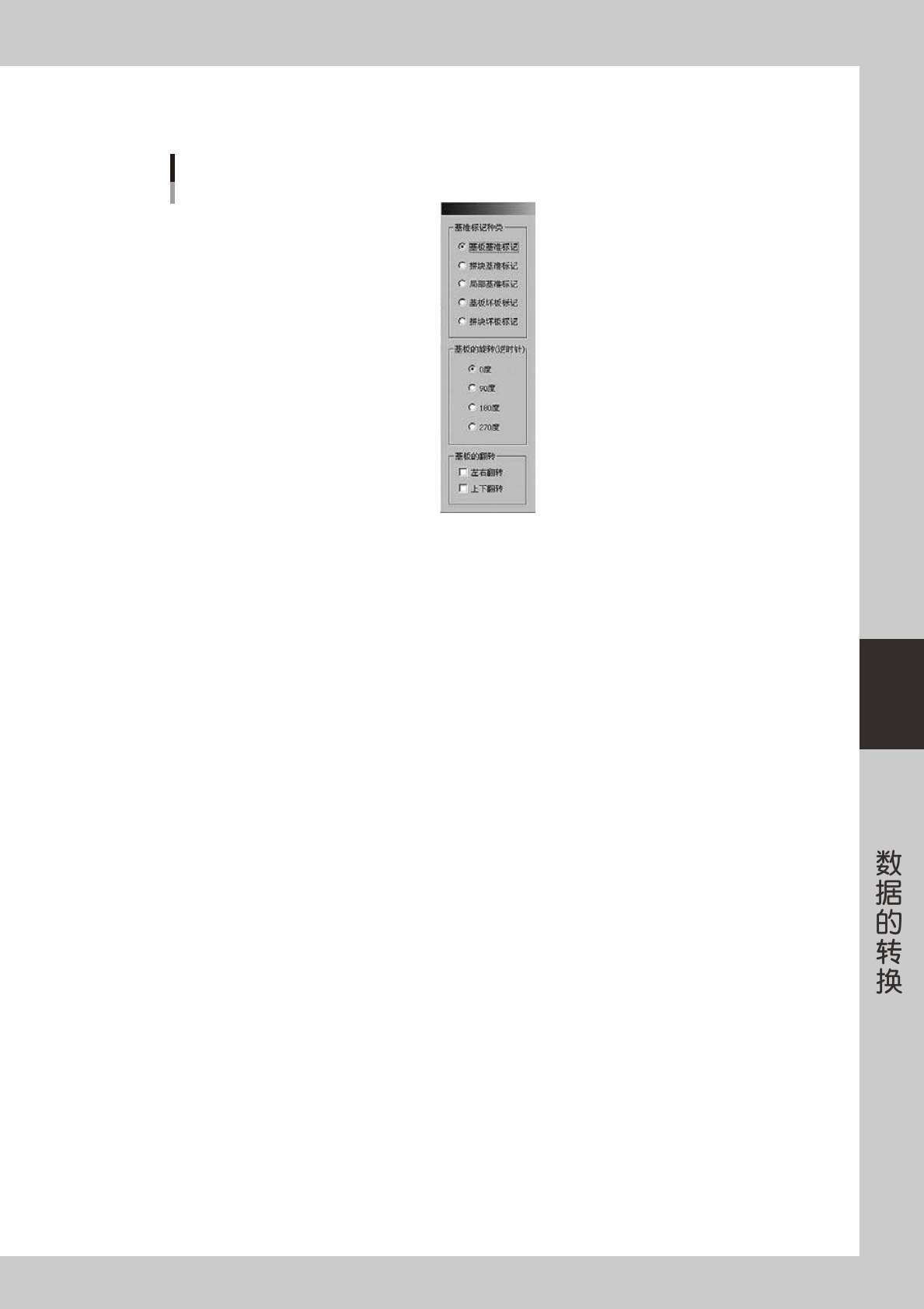

5. 要使基板旋转后转换时，从「基板的旋转」栏选择角度。此外，如要左右翻转时，点击「左右翻转」；
要上下翻转时，点击「上下翻转」的选择框。( 基板的旋转和翻转处理，一般先执行基板的旋转。)
图像操作
66517-S1-00
6. 选择基准标记、坏板标记，指定基板的旋转、翻转后，按 [OK] 按钮，显示确认对话框，按 [ 是 ] 按钮。
7. 显示是否保存转换的基板程序的确认对话框后，按 [ 是 ] 按钮。
至此，CAD 数据被转换成 YGX 格式的数据。
