1-63
1
「选项」选项卡
托盘参数
晶片托盘的「选项」选项卡
66141-S1-00
C: 转轴速度 (%)
设置晶片吸附头的转动速度。以 10% 为单位设置，最大设定值为 100%。
D: 传送小车轴速度 (%)
设置晶片吸附头往返晶片托盘交换器和传料站之间的移动速度。以 10% 为单位设置，最大设定值为 100%。
E: 使用位置校正标记
设置是否使用晶片位置校正。此功能，是根据位置校正标记的理论位置与识别后的实际位置之间的偏差值来校正搜索位置的
功能。
· 不使用
不使用此功能。
· 搜索方向复位后
只有搜索方向复位后安装各层料架时使用。
· 柜门开关后
只有柜门打开和关闭后安装各层料架时使用。
· 每 次
每次安装料架时使用。
F、G:位置校正标记 1、位置校正标记 2
指定用于位置校正的标记数据的号码。
H、I:位置校正标记 1X 坐标、位置校正标记 1Y 坐标
指定坐标位置校正标记的 X 坐标，即晶片中心开始的坐标。
J、K:位置校正标记 2X 坐标、位置校正标记 2Y 坐标
指定坐标位置校正标记的 Y 坐标，即晶片中心开始的坐标。
1-64
1
5.9 选项参数
点击详细视图的「选项」选项卡。
选项参数
66142-S1-00
参考
根据规格不同，有不能显示的项目。
A: 替代元件号码
指定当元件用完时替代使用的元件号码。不指定时，设置为「0」。使用替代元件的详细内容，参阅后述「5.9.1替代元件功能」。
B: 元件组号码
贴装完高度较高的元件后再贴装高度较低的元件，可能发生周围的吸嘴与高度较高的元件相碰撞的现象。为了避免此现象的
发生，需根据元件高度分组，指定贴装顺序 (0 〜 99)。不需要指定顺序时设置为「0」。
C: 是否执行最优化
如果送料器安装位置，通过执行最优化，移动到「送料器安装位置号码」中设置的号码以外的位置也无妨的话，可以设置为「执
行」。如果不想移动的话，设置为「不执行」。
E: 校正吸附位置
想要自动校正吸附位置时设置。
1-65
1
5.9.1 替代元件功能
替代元件功能是 , 当当前使用的送料器或托盘中的元件用完时，机器自动切换至指定替代的元件处，保证机器继续
运行的功能。

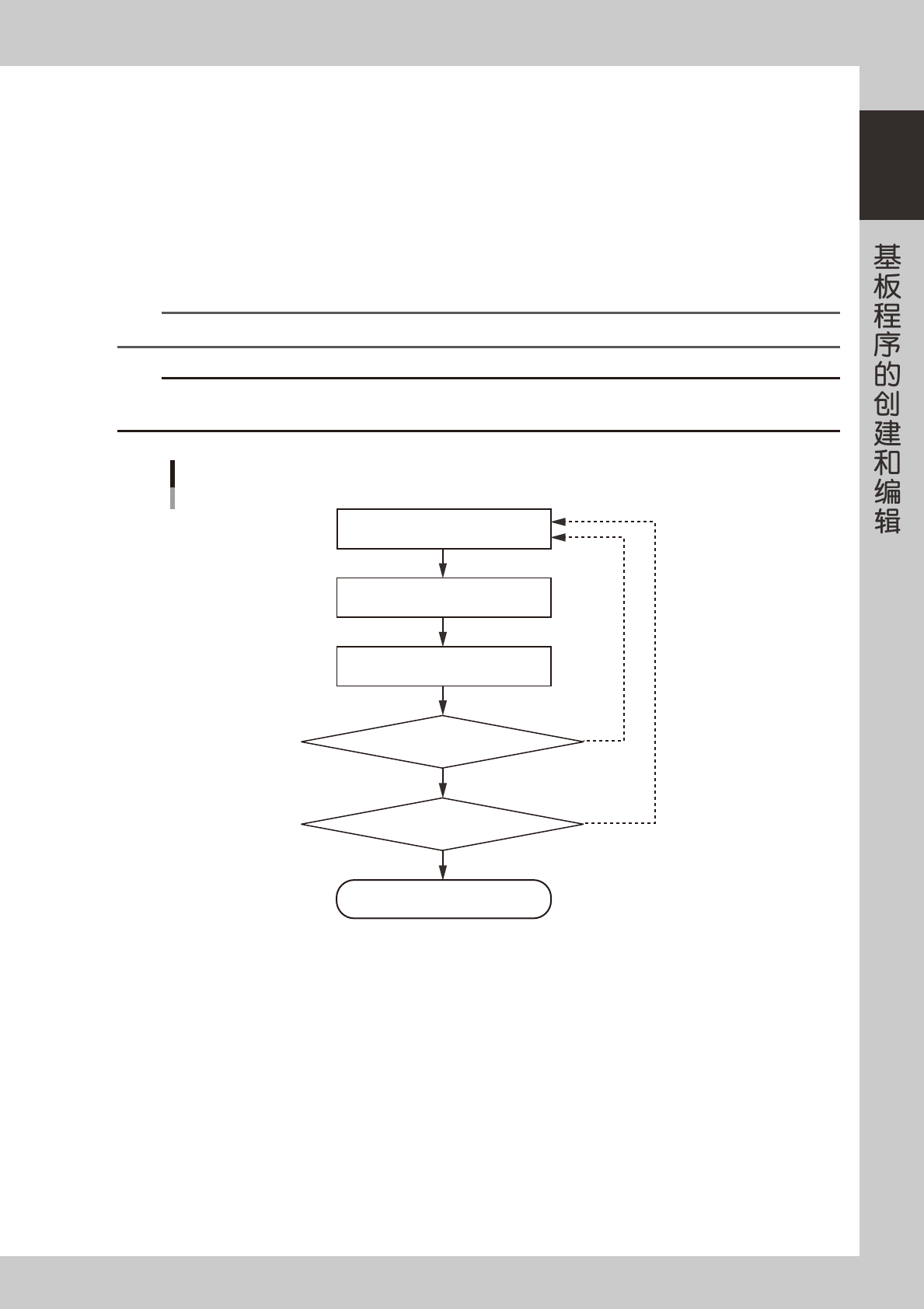

●元件的切换流程
以下，介绍替代元件的元件切换流程。
当前正在使用的送料器或托盘因元件用完等原因不能使用时，可以不必中断机器的运行，自动切换至替代元件。替代元件组
运行 1 周后，机器停止运行，画面显示需补充元件的确认提示。
使用盘装元件时，不必因贴片机出错 ( 与供给元件无关的错误 ) 使重新执行的次数超过规定值而中断机器的运行，机器会自
动停止供给当前正在使用的托盘上的元件，切换至下个托盘或替代元件。
参考
配备有「不停机更换送料器系统 ( 选配 )」的贴片机，不必停止机器运行也可以补充元件。
c
注意
由外部托盘交换器供给的元件，当元件信息「基本」选项卡画面的「丢弃方法」的设置为「特殊返还处理」时，不能使用替代元件
功能。( 自动托盘交换器可以使用 )
YES
YES
NO
NO
自动运行
元件用完
机器停止运行
自动切换至替代元件
替代元件组运行1周后
运行中没有补充元件
元件的切换流程
送料器元件
65140-S1-00
