9. SetFdr( 设置安装位置 )
对没有指定送料器安装位置的元件，分别按各送料器位置设置组计算出送料器的使用宽度为最小的安装位置方案。
对没有指定机器的基板程序，同时也指定机器。
如送料器剩余空间不足或因设置有误而无法分配安装位置时，安装位置的单元格 (SetNum) 变为红色。
点击 [SetFdr] 按钮，显示「SetFdr」对话框。

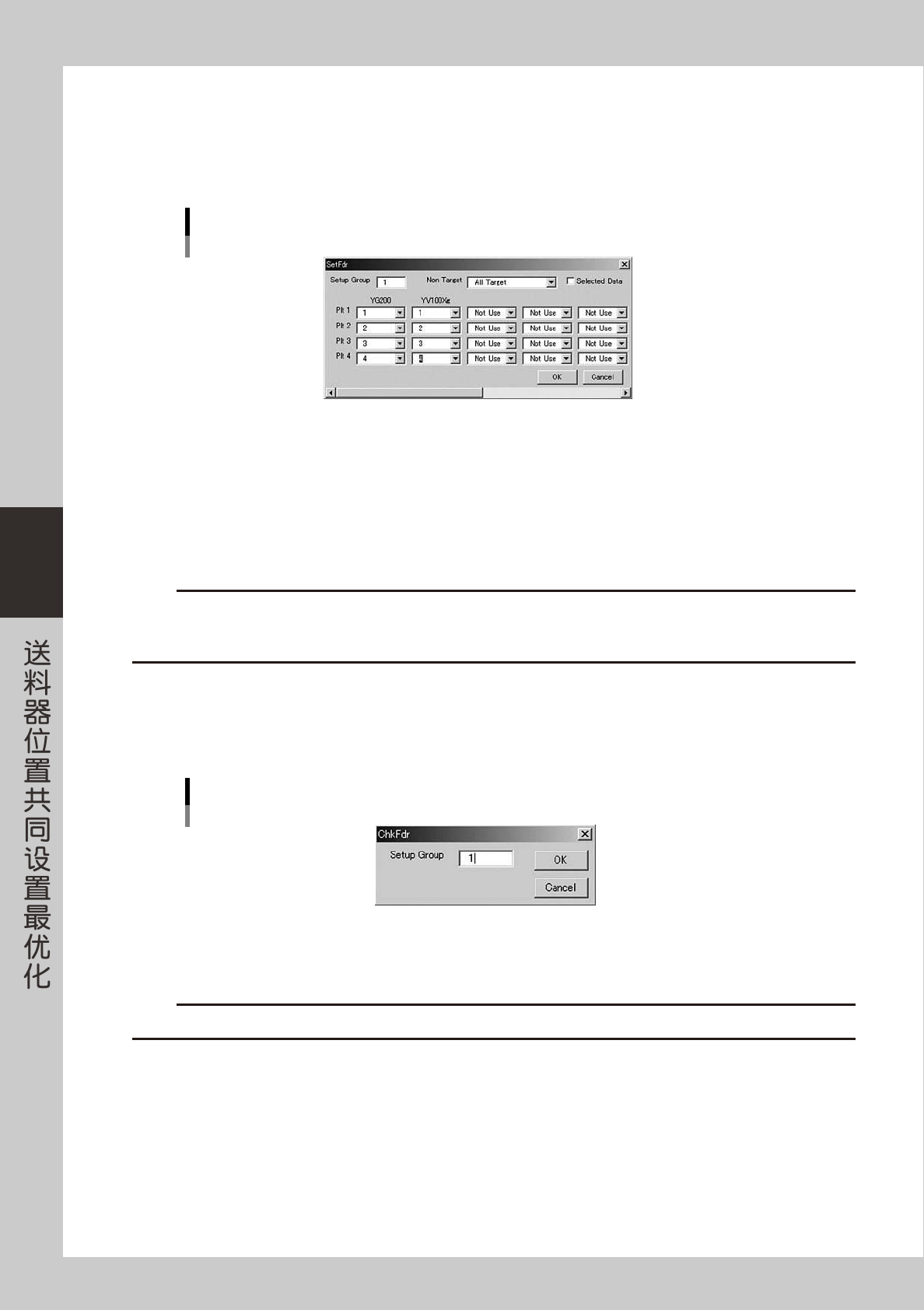

「SetFdr」对话框
66410-S1-00
1. 在 Setup Group 栏中，输入要设置安装位置的送料器位置设置组的号码。
2. 想要用送料器类型对要设置安装位置 (SetFdr) 的元件进行筛选时，从 Non Target 栏的下拉框中选择送
料器类型。
3. 在各送料器架栏，分别指定分配的优先顺序或「Not Use( 在本次设置安装位置中不分配送料器 )」。
( 关于各送料器架的区域，参阅 FeederPlate 工作表中分配送料器架的设置。)
4. 点击 [OK] 按钮，执行「设置安装位置」。
c
注意
执行「SetFdr( 设置安装位置 )」时，可能会显示「PlateSettingError」提示画面。
此时，确认「FeederPlate」工作表中送料器架的设置，将其修改为与机器相符的设置。
详细内容，参阅本章「3.5FeederPlate 工作表的设置」的内容。
10.ChkFdr( 送料器干扰检查 )
对已指定送料器安装位置的元件数据，分别按各送料器位置设置组执行送料器干扰检查。如送料器间有干扰现象，此安装位
置的单元格 (SetNum) 的颜色变为红色。
点击 [ChkFdr] 按钮，显示「ChkFdr」对话框。
「ChkFdr」对话框
66411-S1-00
1. 在「Setup Group」栏中输入要执行干扰检查的送料器位置设置组号码。
2. 点击 [OK] 按钮，执行「送料器干扰检查」。
c
注意
手动设置送料器安装位置时，需在退出 Excel 前执行「ChkFdr( 送料器干扰检查 )」，确认没有错误。
11.ChkData( 数据检查 )
检查 Excel 文件上的数据设置是否有错。如果此时忽视错误，将无法正常执行最优化。
4-9
4
12.Update( 刷新为最新信息 )
下列情况下，可以点击「Update」按钮刷新显示。
· 执行「SetMch」「SetFdr」「ChkFdr」后，想使已变色的单元格还原时。
· 手动设置送料器安装位置后。
· 执行 Excel 功能中的「按行排序」后。
参考
要指定各功能的执行范围 ( 元件数据行 ) 时，使用以下方法。
可以指定执行范围的功能有「MchReset」「FdrReset」「SetMch」「SetFdr」。
1. 选择对象数据所在行，按工具栏「MchReset」「FdrReset」「SetMch」「SetFdr」中的 1 个按钮。
2. 勾选对话框中「Selected Data」的选择框。
3. 按 [OK] 按钮后，只对所选元件数据执行 1. 中所选的功能。
●送料器共同设置工作表
· COMPXPCB 工作表
显示要使用的元件一览表，在此表可以进行机器及送料器安装位置的设置。
参照在「StandardTime 工作表」、「FeederPlate 工作表」、「Nozzle 工作表」中设置的条件。
详细内容，参阅本章「3.3COMPXPCB 工作表的设置」。
· StandardTime 工作表
在此表可以根据需要，以秒为单位，对各个送料器分别设置平均贴装 1 个元件所需的时间。
「COMPXPCB」工作表参照此处所设置的数据。
详细内容，参阅本章「3.4StandardTime 工作表的设置」。
· FeederPlate 工作表
在此表可以对各台机器分别设置各送料器可以安装的位置和分配送料器架。
「COMPXPCB」工作表参照此处所设置的数据。
详细内容，参阅本章「3.5FeederPlate 工作表的设置」。
· Nozzle 工作表
对各吸嘴分别设置可以使用的送料器安装位置。
「COMPXPCB」工作表参照此处所设置的数据。
详细内容，参阅本章「3.6Nozzle 工作表的设置」。
4-10
4
3.3 COMPXPCB 工作表的设置
「COMPXPCB」工作表，是显示生产中要用元件的一览表。
因可以对元件数据行重新进行排序，所以通过按送料器类型、使用元件数、安装位置等顺序对元件数据进行排序，
可以更容易地把握情况。
还可以在确认送料器安装位置的剩余空间和生产线的平衡推算的基础上，决定机器及送料器的安装位置。
c
注意
排序后，必须立即点击「送料器位置共同设置工具栏」的 [Update] 按钮。
此外，可以将「COMPXPCB」工作表复制到其它工作表，进行印刷或制作送料器安装位置指示书等。
c
注意
如直接编辑工作表，可能会发生工作表无法正常运行的现象，务必复制后使用。
COMPXPCB工作表
12
3
4
5
7
8
6
9
10
11

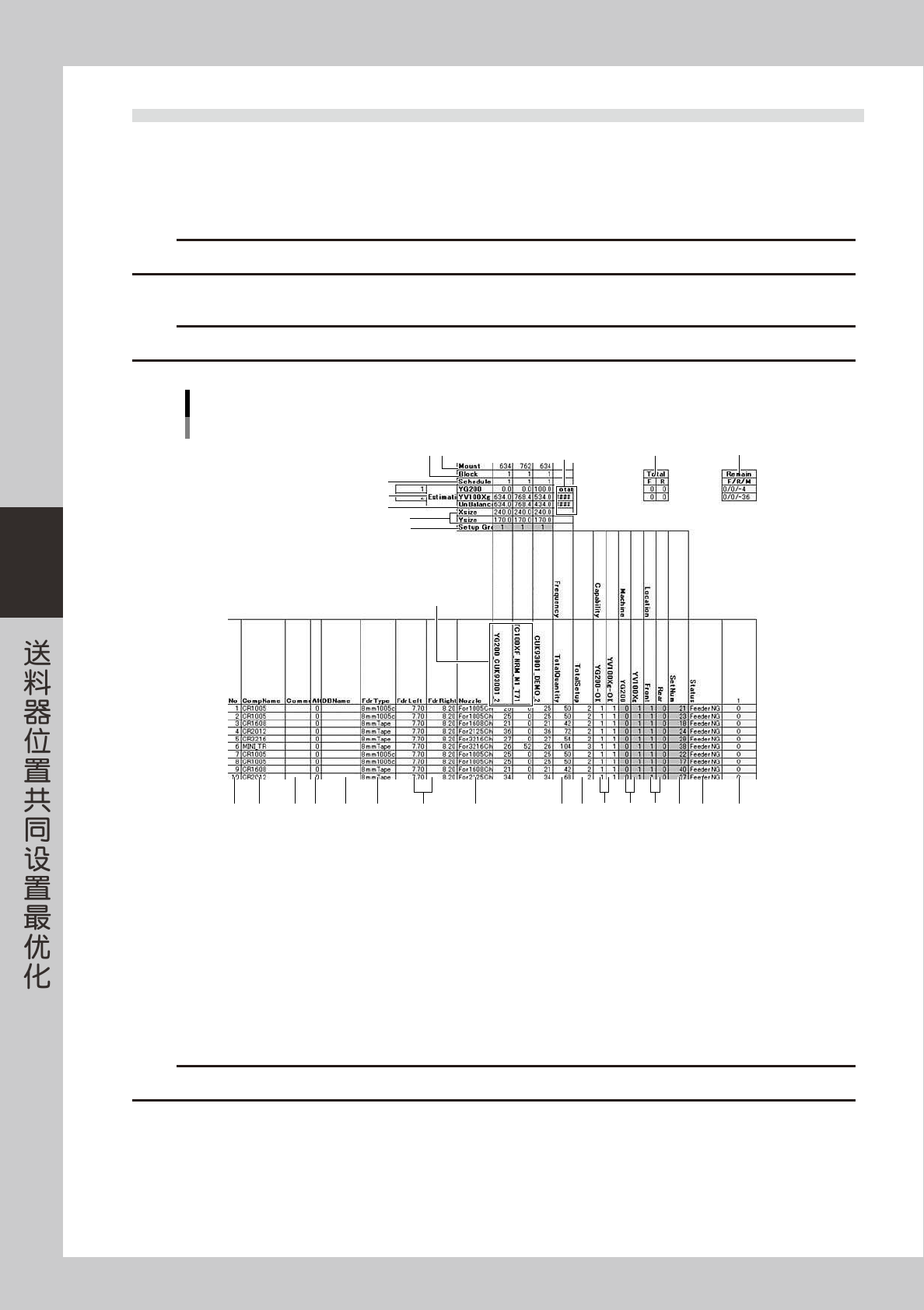

12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
66412-S1-00
1. Mount
显示基板使用的元件个数的合计。
2. Block
显示所设置的拼块数。
3. Schedule
显示生产张数。
4. Estimation
显示根据「StandardTime」工作表中的时间表推算出的生产节拍时间。
c
注意
与实际的生产节拍时间有差异。想要更准确的推算结果，可以在执行最优化后确认。
5. UnBalance
显示各台机器的生产节拍时间中最大值和最小值之间的差。
6. Total
显示根据生产张数推算出的全部基板的生产节拍时间。
