6.4 识别参数
点击详细视图的「识别」选项卡。
识别参数
66150-S1-00
A: 表面类型
参考下表，设置标记表面和基板 ( 标记周围 ) 的明暗关系。
非反光体
标记比基板暗
反光体
标记比基板亮
设 置
亮度比较
识别状态
基板
标记
基板
标记
表面类型
65145-S1-00
B: 识别类型
识别类型有以下 5 种 ：
· 标 准
除图样以外所有的形状类型，都使用此识别类型。但，如使用此方法无法识别时，可试用其它方法。
· 特 殊 1
「标准」类型无法识别的标记使用此类型识别。
· 特 殊 2
「标准」类型无法识别的某部分有缺损的标记使用此类型识别。
· 图样轮廓、图样多值、整个图样
只有想作为图样登录的标记才可以使用。登录图样只能在机器中进行。
C: 标记界限值
识别标记时的 2 值图像的界限值。
D: 标记识别公差
设置的标记面积值与实际通过视觉识别得到的面积值之间的误差，用 % 设置，推荐值为「30」。
1-76
1
E、F:标记检出范围 X、Y(mm)
一般以标记外形＋ 3.00mm 为准。如下图所示，标记外形为 1mm 时，输入 4mm。但是如果标记以外的图样 ( 阻焊剂、图样名、
其它 ) 也被检出时，可以缩小标记检出范围，使设置的范围只能检出标记。
参考
基本参数的「标记类型」设置为「坏板标记」时，「标记检出范围」显示在「形状」选项卡画面。
1
4

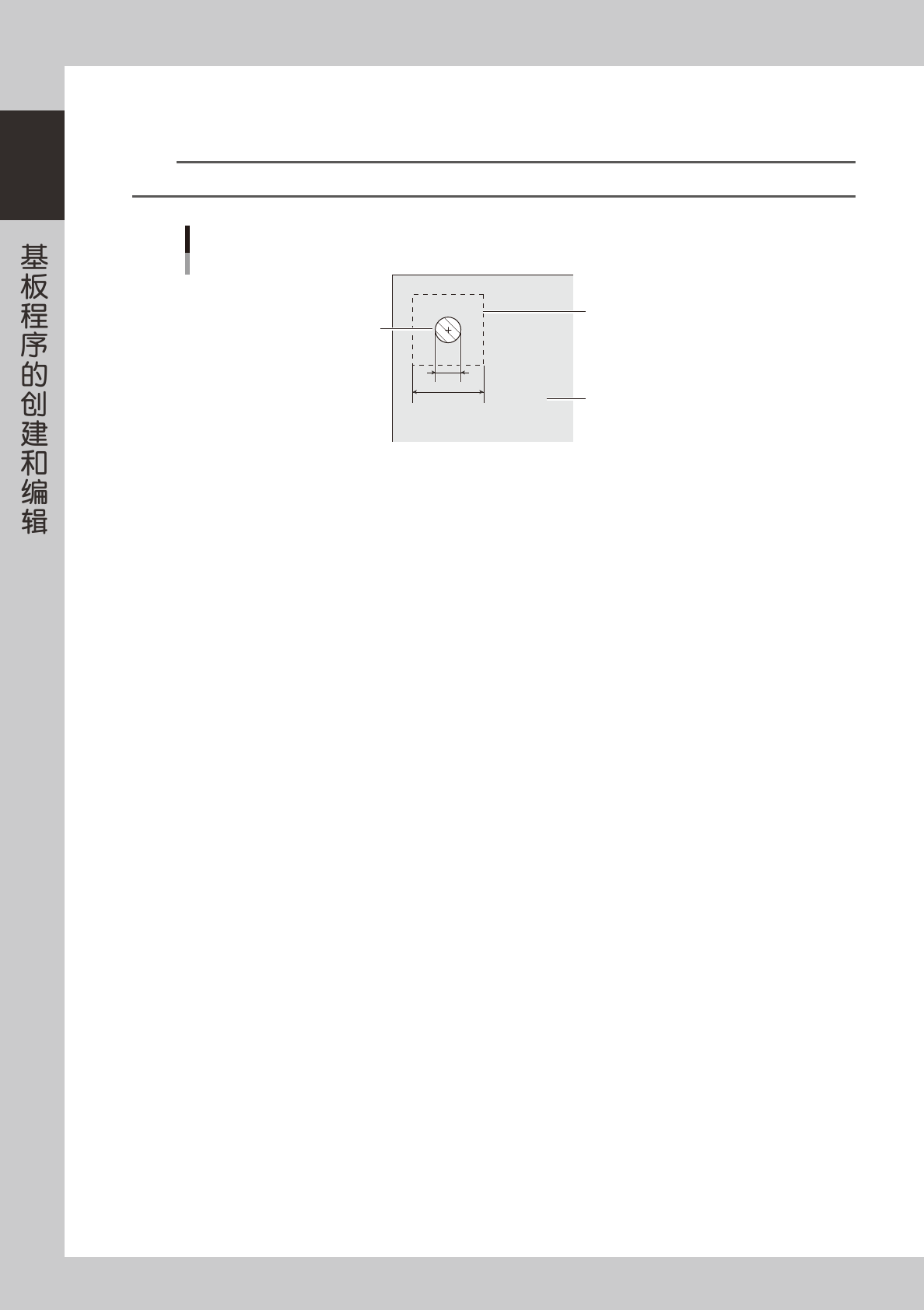

标记检出范围
标记
基板
标记检出范围示例
65146-S1-00
G 〜 K:照明级别
识别标记时的照明分成几个区域。各个区域的照明级别都在此设置。
L，M:排除标记外干扰数、排除标记内干扰数
以 2 值图像方式识别标记图像时，为排除标记的外部或内部的干扰而设置的数值。
N: 识别动作流程
一般设置在「标准」。重视识别速度时设置为「快速」，重视识别精度时设置为「FINE」。
1-77
1
7.编辑数据库
7.1 数据库的设置与逆设置
使用登录在数据库中的数据可以创建「元件信息」、「标记信息」。也可以将编辑后的「元件信息」、「标记信息」登
录在数据库中。从数据库复制数据至「元件信息」和「标记信息」的操作，称为「数据库设置」。将「元件信息」、「标
记信息」登录至数据库的操作，称为「数据库逆设置」。以下，以元件信息画面为例介绍数据库的设置与逆设置的
方法。
7.1.1 将数据库的数据复制至参数栏
以正在编辑的「元件 ( 标记 ) 信息」画面为例，介绍复制数据库信息的方法。
1
将光标对准要复制数据库数据的元件或标记。
2
打开数据库列表。

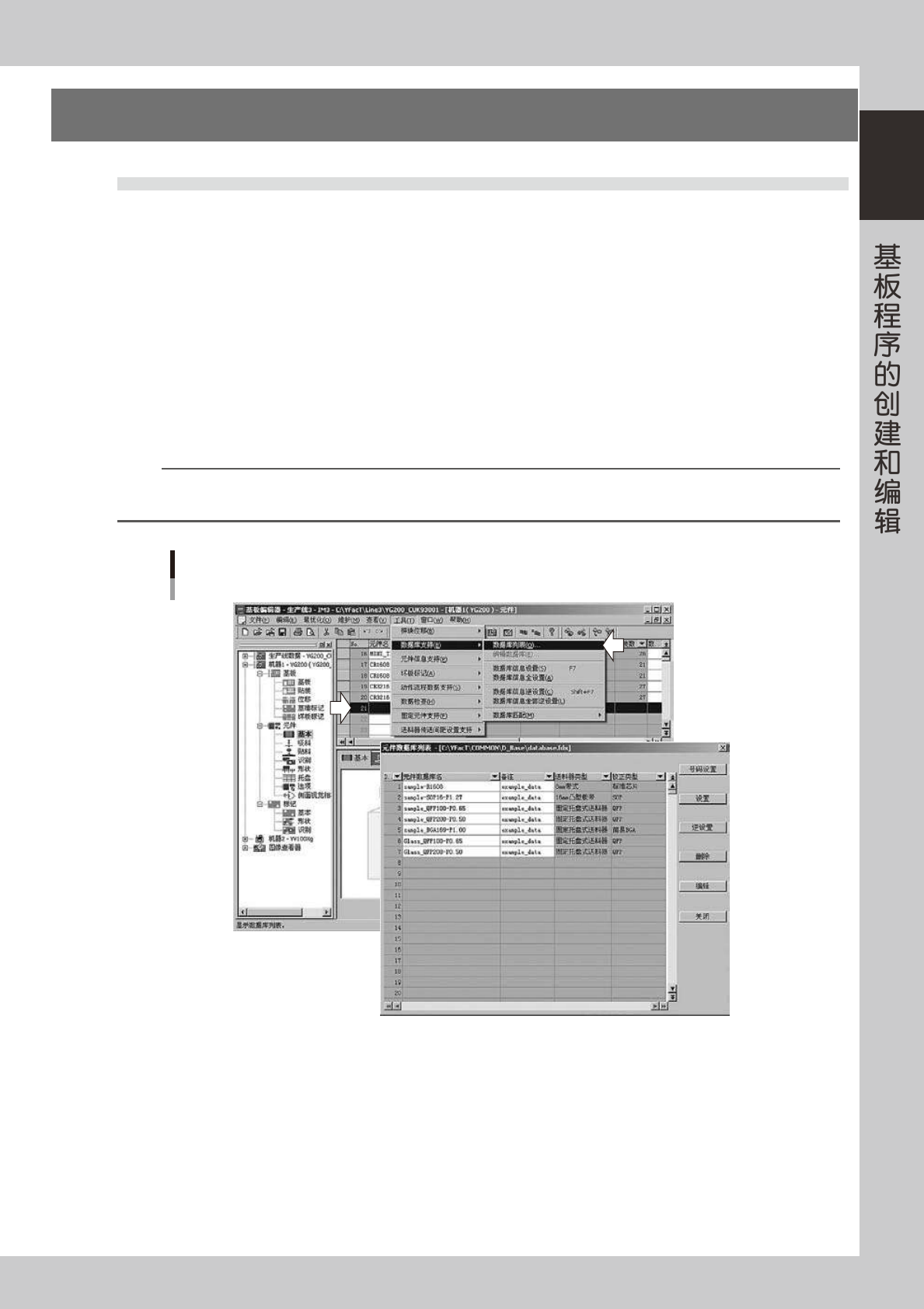

从「工具 (T)」菜单的「数据库支持 (B)」中选择「数据库列表 (O)」，显示「元件 ( 标记 ) 数据库列表」画面。
参考
在已选择元件 ( 标记 ) 的状态下，点击工具栏的「数据库列表」按钮，或点击鼠标右键显示右键菜单，选择相关命令也可以执行相
同的操作。
数据库列表
选择
66151-S1-00
