M: 识别方法
从「通常」、「根部识别」、「根部识别 + 引脚自动检出」中选择元件的识别方法。
一般设置为「通常」。用此设置无法成功识别时，按「根部识别」、「根部识别＋引脚自动检出」的顺序设置。
( 此功能只有在「校正类型」设置为「SOJ」「引脚缺损」「PLCC」时才有效。)
·「通常」
识别引脚的前端。
·「根部识别」
识别引脚与封装相接处。
·「根部识别＋引脚自动检出」
识别引脚与封装相接处。此外，检出引脚列时，是使用引脚间距、引脚宽度的参数，找出符合此设置的引脚后再检出引脚。
N: 形状基准角度 ( 度 )
设置元件形状角度的基准。一般使用默认值。
O: 元件识别亮度
指通常的元件识别成功后，所测元件外形部分的亮度级别界限值。如果测出的亮度超过了此界限值，表示元件识别已经成功。
( 此功能只有将「校正类型」设置为「标准芯片」时才有效。)
P: MultiMACS
设置是否使用多重精度校正系统校正。
Q: 引脚翘起容许值 (um)
设置判定基准的容许值 (50 〜 300)。对不执行引脚翘起检出的元件，设置为「不判定」。
R: 引脚翘起检出灵敏度
对元件执行引脚翘起检出时的检出灵敏度。设置为「0 〜 9」。
一般，引脚元件设置为「5」左右，引脚表面为镜面状，对激光的不规则反射较弱的元件设置为「2」左右。引脚表面对激光
的不规则反射越强设定的数值越大。
S: 引脚翘起检出线位置
输入数值。在此所设置的偏移量只加在引脚翘起的检出位置中。
如设置为「0」，则视觉识别检出和引脚翘起检出的检出位置相同。如设定值为正值，引脚翘起的检出位置比视觉识别检出的
位置更靠近内侧。如设定值为负值，引脚翘起的检出位置比视觉识别的检出位置更靠近外侧。
T: 3D 共面度容许值 (um)
输入共面度检测的容许值。如检测的翘起量超过在此所设置的数值，会出现共面度检测错误。对不检测的元件选择“不判定”。
U: 检测模式
一般选择「标准」。引脚元件时，也可以选择「简易高速」。
V: 3D 界限值
设置用共面度检测专用相机识别时的图像处理界限值。
W:3D 主照明级别
设置用共面度检测专用相机识别时的主照明的亮灯级别。
X: 3D 同轴照明级别
设置用共面度检测专用相机识别时的同轴照明的亮灯级别。
Y: 3D 侧面照明级别
设置用共面度检测专用相机识别时的侧面照明的亮灯级别。
Z: 3D 亮点部面积 (%)
用 % 设置使用共面度检测专用相机识别 BGA 等 Ball 元件时球亮点部 ( 看上去发亮的部分 ) 的面积率。
a: 3D 识别面高度检查 (mm)
想要对 SOP、QFP 等元件进行正反面判定时设置。一般，设置为元件厚度的 70% 左右的数值。
b: 多余球检查
识别元件时，当识别到的球比球位置信息中设定的球数多时，是否判定为识别错误。
‧
检 查
在球位置信息中设置为没有球的位置有球存在时，判定为识别错误。
‧
不检查
在球位置信息中设置为没有球的位置即使存在球，也不判定为识别错误。
c: 球吻合度
在0
～
100% 的范围内，指定识别各球时所容许的吻合度。数值越大容许值越大。
1-48
1

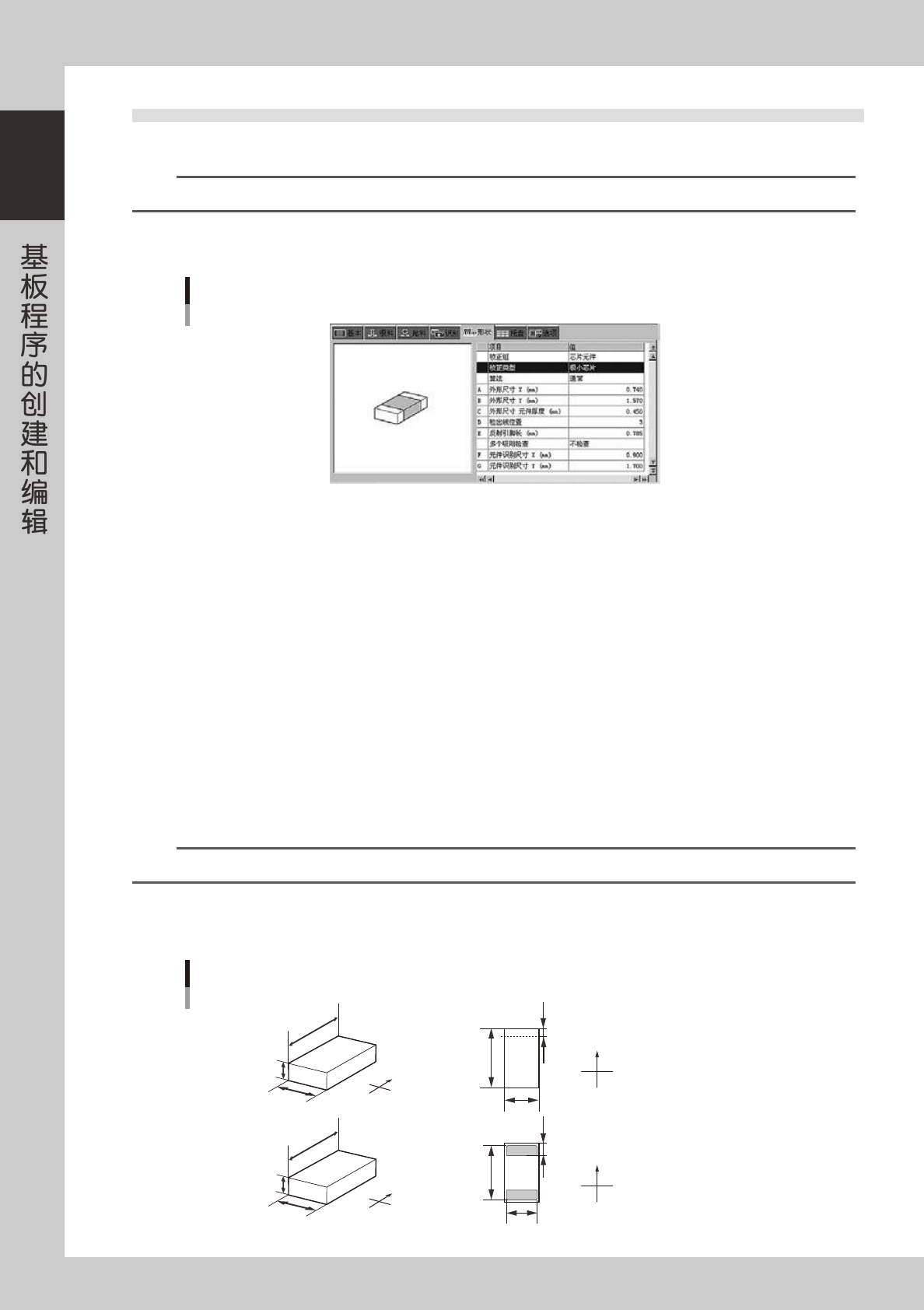

5.7 形状参数
点击详细视图的「形状」选项卡。
n
要点
设置「校正类型」后，设置形状参数。( 如没有设置「校正类型」，不会显示下列参数。)
■芯片元件
芯片元件
标准、极小
66133-S1-00
A、B:外形尺寸 X、Y(mm)
参照下图，输入用游标卡尺、千分尺测得的准确数值 (mm)。
C: 外形尺寸元件厚度 (mm)
参照下图，输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检出线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检出线。
E: 反射引脚长
输入元件两端银色端子部分的宽度。( 标准芯片中没有此参数。)
多个吸附检查
检查是否吸附了多个元件。
‧
检 查
执行多个吸附检查。如元件外周部存在多余的边 ( 引脚等 ) 时，出现错误。
‧
不检查
不执行多个吸附检查。
参考
此参数，只有标准芯片和极小芯片可以使用。
F、G:元件识别尺寸 X、Y(mm)
输入实际由相机识别到的尺寸。( 标准芯片中没有此参数。)
N
S
E
W
A
C
B
N
S
W E
A
B
D
N
S
E
W
A
C
B
N
S
W E
F
G
E
俯视图
俯视图
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：检出线位置
A〜D ：同上
E：反射引脚长
F：元件识别尺寸X
G：元件识别尺寸Y
芯片元件的形状参数
65120-S1-00
1-49
1
■微型 Tr/SOT 元件
A、B:外形尺寸 X、Y
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检出线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检出线。一般使用默认值。
E: 检出线宽度
指定引脚检出线的宽度。引脚长度为 0.0 〜 0.3mm 的元件设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」。一般使用默认值。
F、G:引脚根数 NS
分别输入 NS 方向存在的引脚根数。
吸料角度
元件包装外形
0° 90°
NS NS
N
S
N
S
微型 Tr/SOT的引脚方向
65121-S1-00
H、I:引脚间距 NS
准确输入引脚间的距离。
J: 引脚宽度
准确输入引脚的宽度。
K: 反射引脚长
输入识别时发亮部分的引脚长度，一般使用默认值。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：检出线位置
H：引脚间距
J：引脚宽度
K：反射引脚长
微型Tr/SOT的形状参数
N
S
E
W
B
C
A
N
S
E
W
H
K
D
J
仰视图
65122-S1-00
■SOP 元件
A、B:外形尺寸 X、Y
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检出线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检出线。一般使用默认值。
E: 检出线宽度
指定引脚检出线的宽度。引脚长度为 0.0 〜 0.3mm 的元件设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」。一般使用默认值。
