■ Ball 元件
·简易 BGA
BGA 元件专用的设置。此设置只检查球的端子数，不检查 BGA 端子的位置和缺损。
·BGA
BGA 元件的专用设置。此设置既可以编辑 BGA 端子的位置，也可以检查端子的缺损。
·简易倒装芯片
倒装芯片的专用设置。
·倒装芯片
可以编辑随意球的倒装芯片专用的设置。
■ IC 元件
·2 端子
在「标准芯片」中添加了识别「引脚宽度」和「引脚长度」参数的设置。识别方型芯片时，如使用「标准芯片」和「特殊
芯片」设置无法完成识别时，选择此设置。
·微型 Tr/SOT
适用于 N、S 方向中存在相同形状的引脚，但各方向的引脚数量不同的元件。
·P-Tr
与「微型 Tr/SOT」相同，适用于 N、S 方向中存在引脚，但各方向的引脚数量及引脚形状不同的元件。
·SOP
适用于 E、W 方向中存在相同形状的引脚、各方向的引脚数量相同、引脚超出封装外侧的元件。
·SOJ
与「SOP」相同，适用于 E、W 方向中存在相同形状的引脚，各方向的引脚数量相同的、引脚没有超出封装外侧的元件。
·QFP
N、S、E、W 的 4 个方向中存在相同形状的引脚，相对引脚的数量 (N 与 S 或 E 与 W) 相同，引脚超出封装外侧的元件。
·PLCC
与「QFP」相同，适用于 N、S、E、W4 个方向中存在相同形状的引脚，相对引脚的数量 (N 与 S 或 E 与 W) 相同，引脚
没有超出封装外侧的元件。
·引脚缺损
适用于被设置为「接插件 NSEW」的元件类型中引脚缺损的元件。引脚的缺损在各个方向设置。
■ 接插件元件
·接插件 E
相同形状的引脚只在 E 方向存在的元件专用。
·接插件 NSEW
适用于 N、S、E、W4 个方向都存在引脚，各方向的引脚数量和形状都不相同的元件。但是，各个方向可以设置的引脚
形状只有 1 种。
·不规则接插件
「接插件 E」存在「引脚缺损」时设置。
1-33
1
■ 特殊元件
·特殊形状
与「接插件 NSEW」同样，适用于 N、S、E、W4 个方向都存在引脚，各方向的引脚数量和形状都不相同的元件。
「接插件 NSEW」各个方向只可以设置 1 种形状的引脚，但使用该模式则可设置 2 种形状的引脚。虽然多种形状的元件可以
使用该设置，但不能使用引脚翘起检出功能。
·不规则芯片
由于该设置具有识别「白」或「黑」的自动辨别功能，所以适用于类似裸芯片那样元件与背景 ( 基板 ) 之间反光·非反光
关系不明显的元件。此外，陶瓷质地等有发亮部分的 BGA 元件也适用该设置。
·标记
由于该设置象识别标记一样识别元件，所以适用于特殊形状的元件。
·特殊长方形
在四角形元件中如果因 4 条边反光而很难和引脚区别时，可以选择该设置。
·重心检出
重心检出是检出指定区域内对象 ( 黑色部分 / 白色部分 ) 的重心，所以可以识别各种形状的元件。如要实施「重心检出」，
需先设置数据，然后贴装元件，再求出从贴装位置中心至元件中心的偏差量，然后将该数值输入「形状」信息的「元件
中心偏差量 XYR」中。
·不识别
不进行图像处理。
C: 使用吸嘴
从各种吸嘴中选择符合元件大小的吸嘴。如果直接使用从 YAMAHA 数据库中复制的元件数据，可以使用默认值。
D: 元件供给形态
设置以何种形式供给元件。
·「带式」
由纸带、凸型载带、粘性编带等供给元件时使用。
·「散装式」
由散装盒供给元件时使用。
·「杆式」
由宽幅多杆式送料器、多杆式送料器、层叠杆式送料器和高速杆式送料器等供给元件时使用。
·「托盘式」
由固定托盘式送料器、自动托盘交换器、外部托盘交换器、蜂窝状托盘交换器和晶片托盘交换器等供给元件时使用。
1-34
1
G: 丢弃方法
指定发生元件识别错误时丢弃元件的位置。芯片元件等设置为「丢弃位置」。盘装元件等如要将元件放回托盘，则选择「特
殊返还处理」，如选配了废弃站，则选择「废弃站」。
H: 重新执行次数
指定发生元件识别错误时重新执行的次数。「立即停止」〜 14 次范围内都可以设置。( 如此重新执行的次数比机器设置数据
中重新执行的次数少，优先执行机器设置数据中的重新执行次数。)
I ：传送装置 Y 轴速度
贴装高度高的元件和贴装后容易偏移的元件时，可以降低传送装置 Y 轴的速度。从「高速」「中速」「低速」「超低速」4 档
中选择。
J: 数据库号码
从数据库复制了参数值时，显示原数据库的号码。
要从数据库复制参数值时，点击工具栏的 [ 数据库列表 ] 按钮。「元件数据库列表」画面显示后，选择要复制的数据，按 [ 设置 ]
按钮复制。

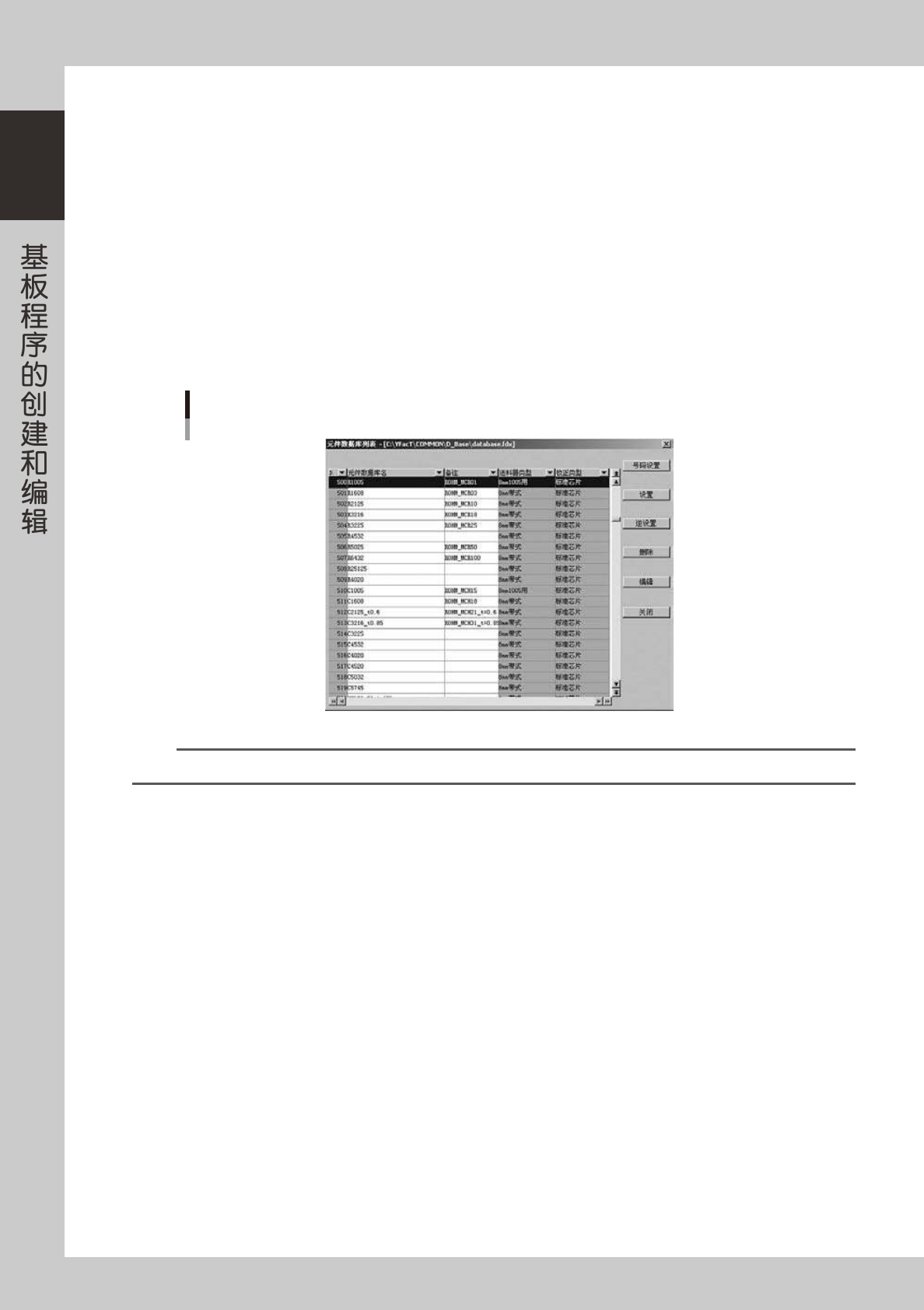

元件数据库列表
66122-S1-00
参考
关于数据库的具体内容，参阅本章「7. 编辑数据库」。
K: 信息库名
显示元件数据的信息库名。可以在机器内或由 LAN 连接的计算机上对信息库进行管理。
L: 选择作业类型
执行通常的贴装和浸胶作业时，选择默认值「通常」。执行针浸胶作业时，选择「针浸胶」。
M: 参照固定元件
一般设置为「0」。只有在使用固定元件时，需输入该元件号码。
